Pulsador de solicitud de parada - Pulsador luminoso, Serie 84, Ø 25 mm, iluminado, elevado, 1 NO, Plata dorada, IP65, IP67, Terminal enchufable, 2,8 x 0,8 mm
- 84-9500.4
- 84-7211.600
- 84-1201.7
- 84-8511.6320
- Color
- Tipo de montaje
- Lente Color
- Lente Material
- Lente Tipo
- Forma de la iluminación
- Color del marco frontal
- Material del marco frontal
- Terminal
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- pulasdor de solicitud de parada
- Series:
- Serie 84
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Aluminio
- Color:
- Amarillo
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje de la barra Ø35mm
Indicadores de funcionamiento
- Lente Color:
- Azul
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- a ras del marco frontal
- Símbolo:
- sin símbolo
- Luminaria Color:
- Azul
- Forma de la iluminación:
- Punto
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Voltaje
42 VAC/VCC
Corriente
100 mA
Rendimiento
máx. 2 W
- Configuración de contactos:
- 1 NO
- Tensión de funcionamiento:
- 12 V DC ±10 %
- Corriente de funcionamiento:
- 10 mA
- Capacidad de conmutación:
- 42 V AC/DC @ 0,1 A
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,8 mm
- Material del contacto:
- Plata dorada
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de carrera corta
- Par de apriete:
- Tuerca de fijación 0.8 Nm
- Peso total:
- 0.051 kg
Condición ambiental
- Protección frontal:
- IP65, IP67
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Resistencia a vibraciones:
- Máx. 50 m / s² de 10 Hz ... 500 Hz, 10 ciclos, 3 ejes (sinusoidal EN IEC 60068-2-6)
Otros
- Material:
- Plástico
- Color de la carcasa:
- Natural
- Material de la carcasa:
- Aluminio
- Características:
- Montaje en barra de la carcasa Ø 35 mm
- Color RAL:
- 1023 RAL
- Número máximo de elementos de conmutación:
- 1
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Color:
- Amarillo
Montaje
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje de la barra Ø35mm
Característica mecánica
- Peso:
- 0.035 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Montaje en barra de la carcasa Ø 35 mm

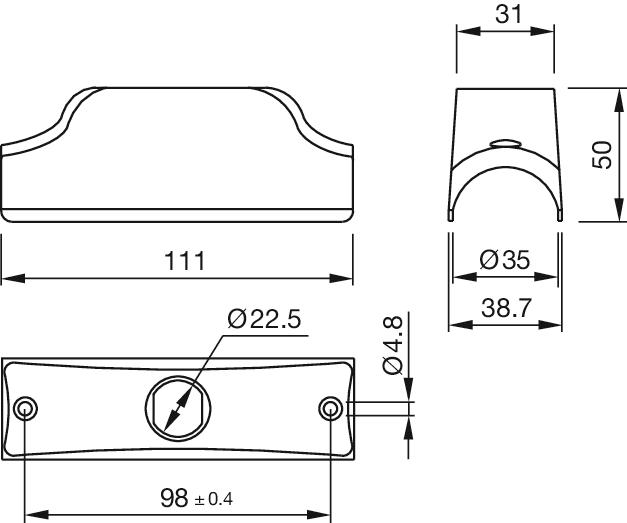

- Dimensiones:
- Ø 35 mm x 111 mm x 38.7 mm
- Material:
- Plástico
- Características:
- Montaje en barra de la carcasa Ø 35 mm
- Notas:
- Los tornillos no están incluidos en el volumen de suministroTenga en cuenta lo siguiente: La escotadura en la varilla debe tener un Ø mínimo de 22 mm y estar centrada en el interruptor
- Color RAL:
- 1023 RAL

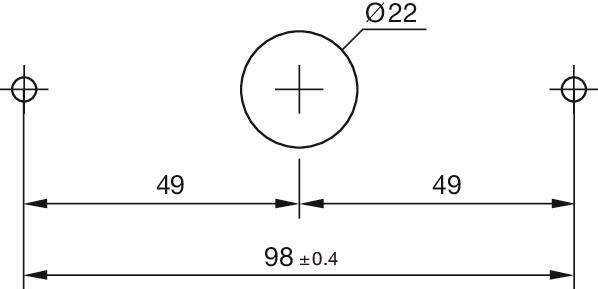

- Orificios de montaje:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Azul
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- a ras del marco frontal
- Símbolo:
- sin símbolo
- Forma de la iluminación:
- Punto
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 19.7 mm, iluminable, sin símbolo, Azul, rasante, Aluminio
- Dimensiones:
- Ø 19.7 mm
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Aluminio
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Característica mecánica
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de carrera corta
- Vida útil mecánica:
- ≥1 millón de ciclos de operación
- Fuerza de actuación:
- 4.5 N ±1 N (medido en la lente)
- Recorrido de operación / distancia de actuación:
- 1.2 mm
- Par de apriete:
- Tuerca de fijación 0.8 Nm
- Peso:
- 0.007 kg
Condición ambiental
- Protección frontal:
- IP65, IP67
- Grado de protección IP:
- IP65, IP67
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia ambiental:
- Calor húmedo, cíclico 96 horas, + 25 °C/97 %, +55 °C/93 % humedad relativa, según EN IEC 60068-2-30Calor húmedo, constante 56 días, + 40 °C/93 % de humedad relativa, según EN IEC 60068-2-78Cambio rápido de temperatura 100 ciclos, - 40 °C _ + 80 °C, según EN _ IEC 60068-2-14
Certificado
- Aprobaciones:
- EBC (TSI PRM), NFF
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 22.5 mm, Ø 25 mm, iluminable, redondo, Natural, Aluminio, anodizado, Momentáneo, IP65, IP67
- Dimensiones:
- Ø 25 mm
- Color de la carcasa:
- Natural
- Material de la carcasa:
- Aluminio
- Descripción componente:
- Material de la carcasa de fijación: Plástico según UL 94 V0
- Esquema de conexión:
- Orificios de montaje:
- Dimensiones:
D = Tapa de presión enrasada con el anillo frontal
E = Tapa de presión convexa a ras del anillo frontal
F = Tapa de presión elevada por encima del anillo frontal
G = Tapa de presión convexa elevada por encima del anillo frontal
H = Tapa de seta de presión
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada sobre el anillo frontal
H = Tapa de seta de presión
A = Terminal enchufable 2,8 mm x 0,8 mm
B = Cables planos
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada por encima del anillo frontal
H = Tapa de seta de presión
A = Terminal enchufable 2,8 mm x 0,8 mm
B = Cables planos
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada por encima del anillo frontal
F = Tapa de presión convexa a ras del anillo frontal
G = Tapa de presión convexa elevada por encima del anillo frontal
H = Capuchón de seta de presión
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Azul
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Voltaje
42 VAC/VCC
Corriente
100 mA
Rendimiento
máx. 2 W
- Contactos:
- 1 NO
- Tensión de funcionamiento:
- 12 V DC ±10 %
- Corriente de funcionamiento:
- 10 mA
- Capacidad de conmutación:
- 42 V AC/DC @ 0,1 A
- Rigidez eléctrica:
- 500 VAC, 50 Hz, 1 minuto según DIN IEC 60512-2
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,8 mm
- Material del contacto:
- Plata dorada
- Sistema de conmutación:
- Elemento de carrera corta
- Sistema de conmutación Texto adicional:
- Romper el sistema de conmutador de acción rápida con dos puntos de contacto independientes y punto de conmutación táctilGarantiza una conmutación fiable incluso con las capacidades de conmutación más bajas. Configuración de contactos 1 Contacto normalmente abierto
- Vida útil mecánica:
- ≥1 millón de ciclos de operación
- Fuerza de actuación:
- 4.5 N ±1 N (medido en la lente)
- Recorrido de operación / distancia de actuación:
- aprox. 0.5 mm
- Peso:
- 0.007 kg
Condición ambiental
- Grado de protección IP:
- IP40 trasero, versión estándar, IP67 trasero, versión totalmente encapsulada, sólo con actuador montado
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 100 m / s² ancho de impulso 11 ms, 3 ejes (sem isenoidal EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 50 m / s² de 10 Hz ... 500 Hz, 10 ciclos, 3 ejes (sinusoidal EN IEC 60068-2-6)
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación, Elemento de carrera corta, 42 V AC/DC @ 0,1 A, Plata dorada, 1 NO, Terminal enchufable, 2,8 x 0,8 mm
- Material:
- Plástico
- Notas:
- Incluye LED y resistencia en serie incorporadaVersión estándar: longitud del cable 300 mmOtras versiones bajo pedido: Conjunto de cable y Conexión por cable a medida, versión totalmente encapsulada (IP 67)Grado de protección (Trasero): IP 40, posibilidad de pasar a IP67 con el tapón Ref. 84-900. Los tapones pueden aflojarse en aplicaciones con fuertes vibracionesLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesita
- Esquema de conexión:
