Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Verde oliva
Verde oliva
elegir...
Material del marco frontal
Aluminio
Aluminio
elegir...
Dimensiones frontales
Ø 25 mm
Ø 25 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Símbolo
sin símbolo
sin símbolo
elegir...
Lente Tipo
elevado sobre el marco frontal
elevado sobre el marco frontal
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Natural
Natural
elegir...
Lente Material
Aluminio
Aluminio
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Forma de la iluminación
Punto
Punto
elegir...
Luminaria Color
Rojo
Rojo
elegir...
Características eléctricas
Configuración de contactos
1 NO
1 NO
elegir...
Capacidad de conmutación
42 V @ 0,1 A
42 V @ 0,1 A
elegir...
Tensión de funcionamiento tipo
V DC
V DC
elegir...
Tensión de funcionamiento
2 - 6 V
2 - 6 V
elegir...
Característica mecánica
Terminal
Terminal PCB
Terminal PCB
elegir...
Sistema de conmutación
Elemento de carrera corta
Elemento de carrera corta
elegir...
Material del contacto
Oro
Oro
elegir...
Función de conmutación
Momentáneo
Momentáneo
elegir...
Condición ambiental
Protección frontal
IP65, IP67
IP65, IP67
elegir...
Otros
Material
Plástico
Plástico
elegir...
Atrás
Pulsador luminoso PCB estándar, Serie 84, Ø 25 mm, iluminado, rasante, 1 NO, Oro, IP65, IP67, Terminal PCB
- 84-7215.800
- 84-1201.5
- 92-851.342
- 10-2601.3172S
- 92-960.0
- Lente Color
- Lente Material
- Lente Tipo
- Símbolo
- Forma de la iluminación
- Dimensiones frontales
- Color del marco frontal
- Material del marco frontal
- Orificio de montaje
- Protección frontal
- Luminaria Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador
- Series:
- Serie 84
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Verde oliva
- Material del marco frontal:
- Aluminio
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Natural
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- elevado sobre el marco frontal
- Símbolo:
- sin símbolo
- Luminaria Color:
- Rojo
- Forma de la iluminación:
- Punto
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Tensión de conmutación
mín. 50 m VAC/VCC
máx. 42 VAC/VCC
Corriente conmutada
mín. 10 μA AC/DC
máx. 100 mA AC/DC
Capacidad de conmutación
máx. 2 W
- Configuración de contactos:
- 1 NO
- Tensión de funcionamiento:
- 2 - 6 V DC
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Vida útil eléctrica:
- ≥500 000 ciclos de operación a 42 VCC, 50 mA, de acuerdo con IEC 60512-5-9c, La vida útil eléctrica puede aumentarse observando la dirección del flujo de corriente desde el terminal 3/4 al 1/2
- Intensidad de la luz:
- 160 mcd
Característica mecánica
- Terminal:
- Terminal PCB
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de carrera corta
- Par de apriete:
- Tuerca de fijación 0.8 Nm
- Peso total:
- 0.016 kg
Condición ambiental
- Protección frontal:
- IP65, IP67
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
Otros
- Material:
- Plástico
- Color de la carcasa:
- Verde oliva
- Material de la carcasa:
- Aluminio
- Características:
- Par de apriete del tornillo de fijación 0.3 Nm
- Número máximo de elementos de conmutación:
- 1
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 5 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Natural
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- elevado sobre el marco frontal
- Símbolo:
- sin símbolo
- Forma de la iluminación:
- Punto
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 19.7 mm, iluminable, sin símbolo, Natural, rasante, Aluminio
- Dimensiones:
- Ø 19.7 mm
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Verde oliva
- Material del marco frontal:
- Aluminio
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Característica mecánica
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de carrera corta
- Vida útil mecánica:
- ≥1 millón de ciclos de operación
- Fuerza de actuación:
- 4.5 N ±1 N (medido en la lente)
- Recorrido de operación / distancia de actuación:
- 1.2 mm
- Par de apriete:
- Tuerca de fijación 0.8 Nm
- Peso:
- 0.012 kg
Condición ambiental
- Protección frontal:
- IP65, IP67
- Grado de protección IP:
- IP65, IP67
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia ambiental:
- Calor húmedo, cíclico 96 horas, + 25 °C/97 %, +55 °C/93 % humedad relativa, según EN IEC 60068-2-30Calor húmedo, constante 56 días, + 40 °C/93 % de humedad relativa, según EN IEC 60068-2-78Cambio rápido de temperatura 100 ciclos, - 40 °C _ + 80 °C, según EN _ IEC 60068-2-14
Certificado
- Aprobaciones:
- EBC (TSI PRM), NFF
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 22.5 mm, Ø 25 mm, iluminable, redondo, Verde oliva, Aluminio, anodizado, Momentáneo, IP65, IP67
- Dimensiones:
- Ø 25 mm
- Color de la carcasa:
- Verde oliva
- Material de la carcasa:
- Aluminio
- Descripción componente:
- Material de la carcasa de fijación: Plástico según UL 94 V0
- Esquema de conexión:

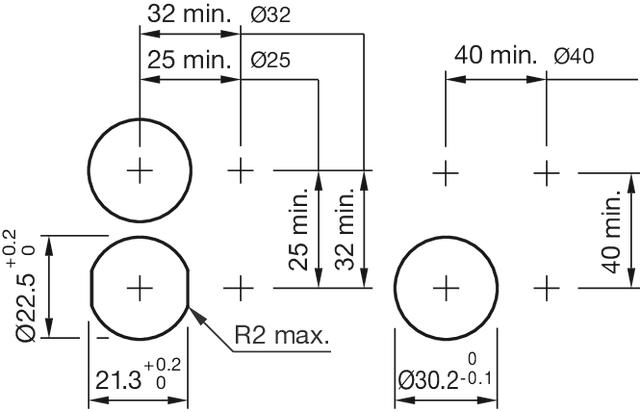

- Orificios de montaje:

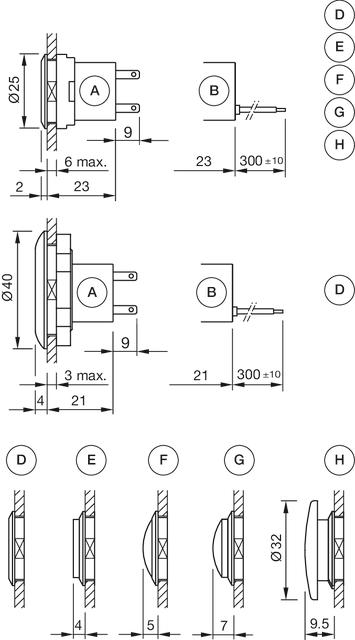

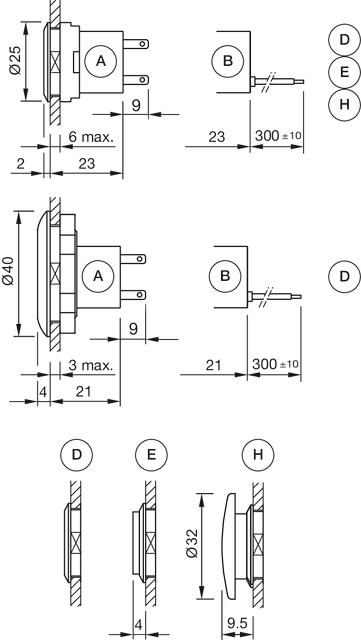

- Dimensiones:
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada sobre el anillo frontal
H = Tapa de seta de presión
D = Tapa de presión enrasada con el anillo frontal
E = Tapa de presión convexa a ras del anillo frontal
F = Tapa de presión elevada por encima del anillo frontal
G = Tapa de presión convexa elevada por encima del anillo frontal
H = Tapa de seta de presión
A = Terminal enchufable 2,8 mm x 0,8 mm
B = Cables planos
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada por encima del anillo frontal
H = Tapa de seta de presión
A = Terminal enchufable 2,8 mm x 0,8 mm
B = Cables planos
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada por encima del anillo frontal
F = Tapa de presión convexa a ras del anillo frontal
G = Tapa de presión convexa elevada por encima del anillo frontal
H = Capuchón de seta de presión
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Tensión de conmutación
mín. 50 m VAC/VCC
máx. 42 VAC/VCC
Corriente conmutada
mín. 10 μA AC/DC
máx. 100 mA AC/DC
Capacidad de conmutación
máx. 2 W
- Contactos:
- 1 NO
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Vida útil eléctrica:
- ≥500 000 ciclos de operación a 42 VCC, 50 mA, de acuerdo con IEC 60512-5-9c, La vida útil eléctrica puede aumentarse observando la dirección del flujo de corriente desde el terminal 3/4 al 1/2
- Rigidez eléctrica:
- 500 VAC, 50 Hz, 1 minuto según DIN IEC 60512-2-4a
Característica mecánica
- Terminal:
- Terminal PCB
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de carrera corta
- Sistema de conmutación Texto adicional:
- Romper el sistema de conmutador de acción rápida con dos puntos de contacto independientes y punto de conmutación táctilGarantiza una conmutación fiable incluso con las capacidades de conmutación más bajasConfiguración de contactos 1 Contacto normalmente abierto
- Vida útil mecánica:
- ≥1 millón de ciclos de operación (elemento de conmutación bajo lámina decorativa), ≥5 millones de ciclos de operación (elemento de conmutación sin lámina decorativa)
- Fuerza de actuación:
- 2.7 N ±1 N (medido en el elemento de conmutación)
- Recorrido de operación / distancia de actuación:
- aprox. 0.5 mm
- Peso:
- 0.001 kg
Condición ambiental
- Grado de protección IP:
- IP40 elemento de conmutación (resistente al flux según DIN 41640 parte 84), IP65 (frontal con lámina decorativa)
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación, Elemento de carrera corta, 42 V @ 0,1 A, Oro, 1 NO, Terminal PCB
- Material:
- Plástico
- Notas:
- El cliente debe determinar la resistencia en serie del LEDPida el LED y la brida de montaje por separado
- Esquema de conexión:
- Disposición de los componentes:
A = Elemento de conmutación con iluminación
B = LED individual
C = Plano de perforación (lado del componente)
D = Orificio para elemento de conmutación, almohadilla Ø máx. 2,5 mm
E = Orificio para LED- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Rojo
Características eléctricas
- Tensión de funcionamiento:
- 2 - 6 V DC
- Intensidad de la luz:
- 160 mcd
Característica mecánica
- Peso:
- 0 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 Bi-Pin, Rojo, 2 - 6 V DC
- Tipo de luminaria:
- LED único
- Notas:
- El cliente debe determinar la resistencia en serie del LEDLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesita
- Esquema de conexión:
- Disposición de los componentes:
Descargar archivos
Dónde comprar
Añadir a la cesta
Característica mecánica
- Par de apriete:
- 0.4 Nm
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Brida de montaje
- Material:
- Plástico
- Características:
- Par de apriete del tornillo de fijación 0.3 Nm
- Notas:
- Para aplicaciones individuales incluyendo elemento de conmutación y brida de montaje, conexión de soldadura (placa de circuito impreso montada incl. resistencia en serie, terminal de conexión y LED a petición)
- Dimensiones:
Para Ref. 92-960.0
