電気的特性
接点構成
1 NO
1 NO
選択...
スイッチング定格
42 V AC/DC @ 0,1 A
42 V AC/DC @ 0,1 A
選択...
定格電圧 種類
V DC
V DC
選択...
定格電圧
24 V
24 V
選択...
機械的特性
端子
フラットリボンケーブル
フラットリボンケーブル
選択...
スイッチング方式
ショートトラベルエレメント
ショートトラベルエレメント
選択...
接点 材質
金メッキ銀
金メッキ銀
選択...
スイッチング動作
モメンタリ
モメンタリ
選択...
周辺条件
IP前面保護等級
IP65、IP67
IP65、IP67
選択...
その他
素材
プラスチック
プラスチック
選択...
戻る
押しボタンスイッチ リング照光 スタンダード, 84シリーズ, Ø 25 mm, 照光用, フラッシュ, 1 NO, 金メッキ銀, IP65、IP67, フラットリボンケーブル
- 84-7202.000A
- 84-1091.7
- 84-8515.8640
- レンズ 色
- レンズ 形状
- シンボル
- 端子
- 照光 色
- 定格電圧
アクセサリーカートおよび工具を追加
お客様の製品:
製品範囲
- HMI機能:
- 照光式押しボタンスイッチ
- シリーズ:
- 84シリーズ
前面
- フロント寸法:
- Ø 25 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- 白
- フロントベゼル 材質:
- プラスチック
取付け
- デザイン:
- フラッシュ
- 取付け穴:
- Ø 22.5 mm
- 取付けタイプ:
- パネル実装
操作・表示部分
- レンズ 色:
- 黒
- レンズ 素材:
- アルミニウム
- レンズ 照光:
- 非照光
- レンズ 形状:
- 凸形状
- レンズ 外観:
- 不透明
- レンズ 種類:
- レイズド フロントベゼルより上
- シンボル:
- シンボル無し
- 照光 色:
- 赤 / 緑
電気的特性
- スイッチング電圧とスイッチング電流:
電圧
42 VAC/DC
電流
100 mA
電力
最大 2 W
- 接点構成:
- 1 NO
- 定格電圧:
- 24 V DC ±10 %
- 定格電流:
- 10 mA
- スイッチング定格:
- 42 V AC/DC @ 0,1 A
機械的特性
- 端子:
- フラットリボンケーブル
- 接点 材質:
- 金メッキ銀
- スイッチング動作:
- モメンタリ
- スイッチング方式:
- ショートトラベルエレメント
- 締め付けトルク:
- フィキシングナット 0.8 Nm
- 総重量:
- 0.022 kg
周辺条件
- IP前面保護等級:
- IP65、IP67
- 使用温度:
- - 25 ° C ～ + 70 ° C
- 耐振動性:
- 最大 50 m / s² 10 Hz ～ 500 Hz、10 サイクル、3 軸（正弦波 EN IEC 60068-2-6）
その他
- 素材:
- プラスチック
- ハウジング 色:
- 白
- ハウジング 材質:
- プラスチック
- 最大接点数:
- 1

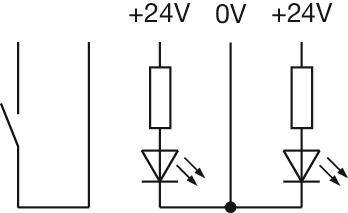

- 配線図:
この製品の共有と保存
ファイルをダウンロード
カートに追加
お客様の製品構成は以下の通りです 3 COMPONENTS:
前面
- フロント形状:
- 丸形
操作・表示部分
- レンズ 色:
- 黒
- レンズ 素材:
- アルミニウム
- レンズ 照光:
- 非照光
- レンズ 形状:
- 凸形状
- レンズ 外観:
- 不透明
- レンズ 種類:
- レイズド フロントベゼルより上
- シンボル:
- シンボル無し
機械的特性
- 重量:
- 0.004 kg
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- レンズ, Ø 19.7 mm, 非照光, シンボル無し, 黒, 凸形状, アルミニウム
- 寸法:
- Ø 19.7 mm
- ヒント:
- カラーアルマイトの色は、製造上の理由により異なる場合があります。
ファイルをダウンロード
購入場所
カートに追加
前面
- フロント寸法:
- Ø 25 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- 白
- フロントベゼル 材質:
- プラスチック
取付け
- デザイン:
- フラッシュ
- 取付け穴:
- Ø 22.5 mm
- 取付けタイプ:
- パネル実装
操作・表示部分
- レンズ 照光:
- 照光用
機械的特性
- スイッチング動作:
- モメンタリ
- スイッチング方式:
- ショートトラベルエレメント
- 機械的寿命:
- 操作回数 ≥ 100万回
- 操作力:
- 4.5 N ±1 N (レンズの位置で測定)
- 操作トラベル:
- 1.2 mm
- 締め付けトルク:
- フィキシングナット 0.8 Nm
- 重量:
- 0.008 kg
周辺条件
- IP前面保護等級:
- IP65、IP67
- IP保護等級:
- IP65, IP67
- 使用温度:
- - 25 ° C ～ + 70 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐候性:
- 耐湿性、周期性：96時間、+ 25 °C /97 %、+ 55 °C /93 %相対湿度、EN IEC 60068-2-30に準拠耐湿性、定常状態。56日、+ 40 °C / 93 %相対湿度、EN IEC 60068-2-78に準拠急激な温度変化：100サイクル、-40 °C ～ + 80 °C、EN / IEC 60068-2-14に準拠
認証
- 認証:
- EBC (TSI PRM), NFF
- 準拠:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- アクチュエーター, Ø 22.5 mm, Ø 25 mm, 照光用, 丸形, 白, プラスチック, 半透明, モメンタリ, IP65、IP67
- ハウジング 色:
- 白
- ハウジング 材質:
- プラスチック
- ヒント:
- 照光式フロントベゼル
- 説明 コンポーネント:
- アクチュエーターハウジングの材質 ：UL94 V0に準拠したプラスチック
- 配線図:
- マウントカットアウト:
- 寸法図:
E = フロントリングの上に突起したレンズキャップ
G = フロントリングの上に突起したレンズキャップ。
A = プラグイン端子 2.8 mm x 0.8 mm
B = リボンケーブル
E = フロントリングの上に突起したレンズキャップ
G = フロント・リングの上に突起したレンズ・キャップ
ファイルをダウンロード
購入場所
カートに追加
操作・表示部分
- 照光 色:
- 赤 / 緑
電気的特性
- スイッチング電圧とスイッチング電流:
電圧
42 VAC/DC
電流
100 mA
電力
最大 2 W
- 接点:
- 1 NO
- 定格電圧:
- 24 V DC ±10 %
- 定格電流:
- 10 mA
- スイッチング定格:
- 42 V AC/DC @ 0,1 A
- 電気強度:
- 500 VAC、50 Hz、 1 分間 DIN IEC 60512-2 に準拠
機械的特性
- 端子:
- フラットリボンケーブル
- 接点 材質:
- 金メッキ銀
- スイッチング方式:
- ショートトラベルエレメント
- スイッチングシステム:
- ショートトラベル スナップアクション スイッチングシステム、2つの独立した接点と押し感による操作非常に軽い負荷でも確実なスイッチングを保証します。ノーマルオープン接点1個
- 機械的寿命:
- 操作回数 ≥ 100万回
- 操作力:
- 4.5 N ±1 N (レンズの位置で測定)
- 操作トラベル:
- 約 0.5mm
- 重量:
- 0.01 kg
周辺条件
- IP保護等級:
- IP40背面（標準バージョン, IP67背面保護等級、完全密閉型、アクチュエーターのみ搭載。
- 使用温度:
- - 25 ° C ～ + 70 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐衝撃性:
- 最大 100 m / s²、パルス幅、3軸（正弦波 EN IEC 60068-2-27）
- 耐振動性:
- 最大 50 m / s² 10 Hz ～ 500 Hz、10 サイクル、3 軸（正弦波 EN IEC 60068-2-6）
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- スイッチングエレメント, ショートトラベルエレメント, 42 V AC/DC @ 0,1 A, 金メッキ銀, 1 NO, フラットリボンケーブル
- 照光の種類:
- バイカラーLED
- 素材:
- プラスチック
- ヒント:
- LEDと内蔵抵抗器を含むケーブル接続はIP67、背面は完全に密閉されています。ケーブル接続の場合、照光エレメントをアクチュエータから取り外すことはできません。アルミ製ドットレンズ（製品型式 84-7215.x00、84-7211.x00）を使用すると、最高の照度を得ることができます。標準バージョン：ケーブル長 300 mm、絶縁フェルール、プラグイン端子付き 2.8 mm x 0.8 mmその他のオプションはお問い合わせください：ケーブルとコネクターのカスタマイズ、背面完全密閉（IP67）LEDの製造工程上、輝度や波長にばらつきがあるため、照光に若干の差が生じる場合があります。 LEDに使用する抵抗は、お客様にて決めてください。
- 配線図:
