Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
Ø 25 mm
Ø 25 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Símbolo
sin símbolo
sin símbolo
elegir...
Lente Tipo
a ras del marco frontal
a ras del marco frontal
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Negro
Negro
elegir...
Lente Material
Aluminio
Aluminio
elegir...
Lente Iluminación
no iluminable
no iluminable
elegir...
Características eléctricas
Configuración de contactos
1 NO
1 NO
elegir...
Capacidad de conmutación
42 V AC/DC @ 0,1 A
42 V AC/DC @ 0,1 A
elegir...
Característica mecánica
Terminal
Cables planos
Cables planos
elegir...
Sistema de conmutación
Elemento de carrera corta
Elemento de carrera corta
elegir...
Material del contacto
Plata dorada
Plata dorada
elegir...
Función de conmutación
Momentáneo
Momentáneo
elegir...
Condición ambiental
Protección frontal
IP40
IP40
elegir...
Otros
Material
Plástico
Plástico
elegir...
Atrás
Pulsador estándar, Serie 84, Ø 25 mm, no iluminado, rasante, 1 NO, Plata dorada, IP40, Cables planos
- 84-7201.000
- 84-2101.0
- 84-8510.0040
- Lente Color
- Lente Forma
- Lente Material
- Lente Tipo
- Símbolo
- Dimensiones frontales
- Color del marco frontal
- Material del marco frontal
- Orificio de montaje
- Protección frontal
- Terminal
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador
- Series:
- Serie 84
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Material:
- Aluminio
- Lente Iluminación:
- no iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- a ras del marco frontal
- Símbolo:
- sin símbolo
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Voltaje
42 VAC/VCC
Corriente
100 mA
Rendimiento
máx. 2 W
- Configuración de contactos:
- 1 NO
- Capacidad de conmutación:
- 42 V AC/DC @ 0,1 A
Característica mecánica
- Terminal:
- Cables planos
- Material del contacto:
- Plata dorada
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de carrera corta
- Par de apriete:
- Tuerca de fijación 0.8 Nm
- Peso total:
- 0.016 kg
Condición ambiental
- Protección frontal:
- IP40
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Resistencia a vibraciones:
- Máx. 50 m / s² de 10 Hz ... 500 Hz, 10 ciclos, 3 ejes (sinusoidal EN IEC 60068-2-6)
Otros
- Material:
- Plástico
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Número máximo de elementos de conmutación:
- 1
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Material:
- Aluminio
- Lente Iluminación:
- no iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- a ras del marco frontal
- Símbolo:
- sin símbolo
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 19.7 mm, no iluminable, sin símbolo, Negro, rasante, Aluminio
- Dimensiones:
- Ø 19.7 mm
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Característica mecánica
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de carrera corta
- Vida útil mecánica:
- ≥1 millón de ciclos de operación
- Fuerza de actuación:
- 4.5 N ±1 N (medido en la lente)
- Recorrido de operación / distancia de actuación:
- 1.2 mm
- Par de apriete:
- Tuerca de fijación 0.8 Nm
- Peso:
- 0.004 kg
Condición ambiental
- Protección frontal:
- IP40
- Grado de protección IP:
- IP40
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia ambiental:
- Calor húmedo, cíclico 96 horas, + 25 °C/97 %, +55 °C/93 % humedad relativa, según EN IEC 60068-2-30Calor húmedo, constante 56 días, + 40 °C/93 % de humedad relativa, según EN IEC 60068-2-78Cambio rápido de temperatura 100 ciclos, - 40 °C _ + 80 °C, según EN _ IEC 60068-2-14
Certificado
- Aprobaciones:
- EBC (TSI PRM), NFF
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 22.5 mm, Ø 25 mm, iluminable, redondo, Negro, Plástico, Momentáneo, IP40
- Dimensiones:
- Ø 25 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Notas:
- Lente iluminada, anillo frontal no iluminado
- Descripción componente:
- Material de la carcasa de fijación: Plástico según UL 94 V0
- Esquema de conexión:

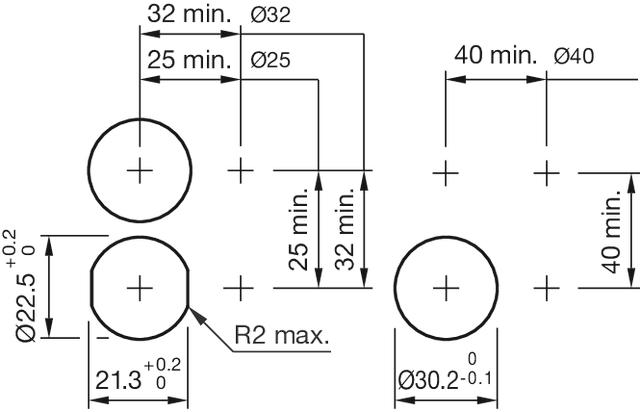

- Orificios de montaje:

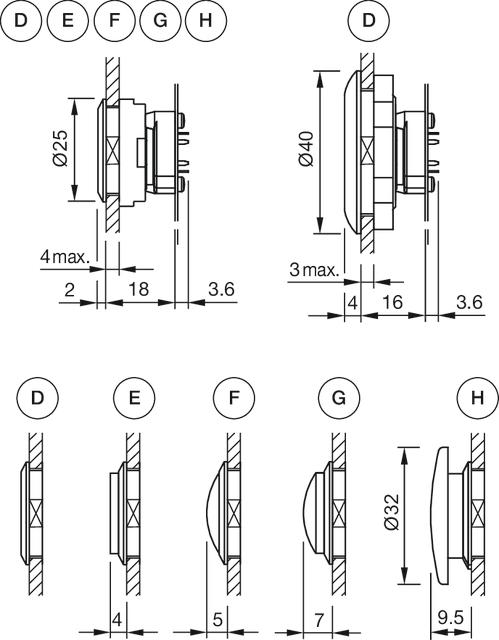

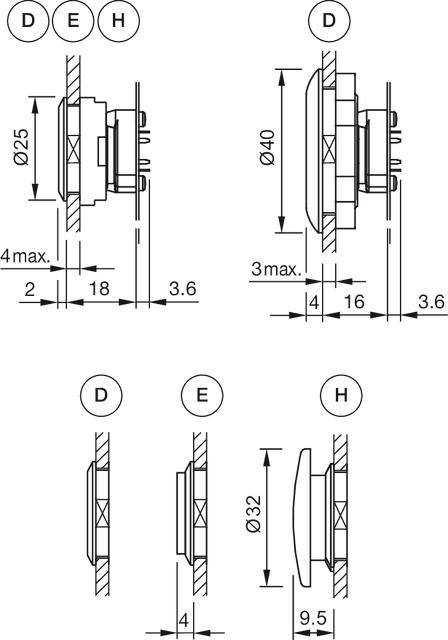

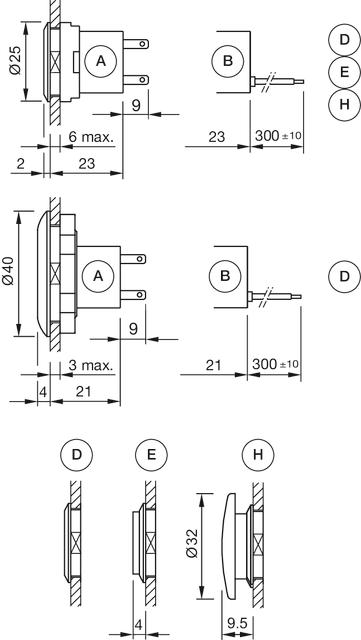

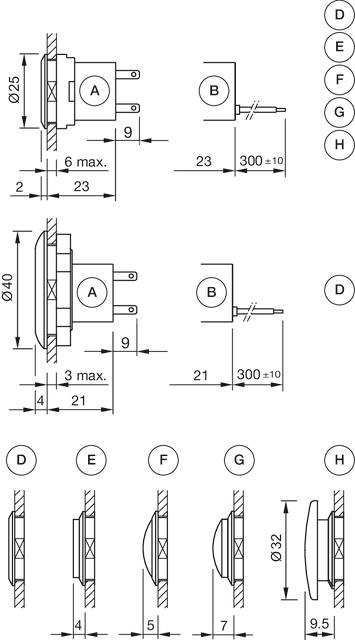

- Dimensiones:
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada sobre el anillo frontal
H = Tapa de seta de presión
A = Terminal enchufable 2,8 mm x 0,8 mm
B = Cables planos
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada por encima del anillo frontal
F = Tapa de presión convexa a ras del anillo frontal
G = Tapa de presión convexa elevada por encima del anillo frontal
H = Capuchón de seta de presión
D = Tapa de presión enrasada con el anillo frontal
E = Tapa de presión convexa a ras del anillo frontal
F = Tapa de presión elevada por encima del anillo frontal
G = Tapa de presión convexa elevada por encima del anillo frontal
H = Tapa de seta de presión
A = Terminal enchufable 2,8 mm x 0,8 mm
B = Cables planos
D = Tapa de presión a ras del anillo frontal
E = Tapa de presión elevada por encima del anillo frontal
H = Tapa de seta de presión
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Voltaje
42 VAC/VCC
Corriente
100 mA
Rendimiento
máx. 2 W
- Contactos:
- 1 NO
- Capacidad de conmutación:
- 42 V AC/DC @ 0,1 A
- Rigidez eléctrica:
- 500 VAC, 50 Hz, 1 minuto según DIN IEC 60512-2
Característica mecánica
- Terminal:
- Cables planos
- Material del contacto:
- Plata dorada
- Sistema de conmutación:
- Elemento de carrera corta
- Sistema de conmutación Texto adicional:
- Romper el sistema de conmutador de acción rápida con dos puntos de contacto independientes y punto de conmutación táctilGarantiza una conmutación fiable incluso con las capacidades de conmutación más bajas. Configuración de contactos 1 Contacto normalmente abierto
- Vida útil mecánica:
- ≥1 millón de ciclos de operación
- Fuerza de actuación:
- 4.5 N ±1 N (medido en la lente)
- Recorrido de operación / distancia de actuación:
- aprox. 0.5 mm
- Peso:
- 0.005 kg
Condición ambiental
- Grado de protección IP:
- IP40 trasero, versión estándar, IP67 trasero, versión totalmente encapsulada, sólo con actuador montado
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 100 m / s² ancho de impulso 11 ms, 3 ejes (sem isenoidal EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 50 m / s² de 10 Hz ... 500 Hz, 10 ciclos, 3 ejes (sinusoidal EN IEC 60068-2-6)
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación, Elemento de carrera corta, 42 V AC/DC @ 0,1 A, Plata dorada, 1 NO, Cables planos
- Material:
- Plástico
- Notas:
- Versión estándar: longitud del cable 300 mmOtras versiones bajo pedido: Conjunto de cable y Conexión por cable a medida, versión totalmente encapsulada (IP 67)Grado de protección (Trasero): IP 40, posibilidad de pasar a IP67 con el tapón Ref. 84-900. Los tapones pueden aflojarse en aplicaciones con fuertes vibraciones
- Esquema de conexión:
- Disposición de los componentes:
