Pulsador luminoso con terminal M12, Ø 22 mm, acero inoxidable 316L, Serie 82, Ø 25 mm, rasante, Plata, IP65, IP67, Clavija M12
- 82-6657.2124
- Función de conmutación
- Luminaria Color
Añadir accesorios y herramientas
Rotar vista 360°
Representación a escala
Posición de montaje
Vista de noche
Realidad aumentada
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 82
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Acero inoxidable 316L
- Forma del marco frontal:
- rasante
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22 mm
Indicadores de funcionamiento
- Lente Color:
- Plata
- Lente Material:
- Acero inoxidable 316L
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Símbolo:
- sin símbolo
- Símbolo de etiquetado Forma:
- grabado por láser
- Luminaria Color:
- Azul
- Forma de la iluminación:
- Anillo
Características eléctricas
- Tensión de conmutación y corriente conmutada:
según IEC 60947-5-1 (contactos de plata)
Categoría de servicio AC-15
Voltaje
Corriente
24 VAC
1 A
35 VAC
1 A (versión M12)
110 VAC
1 A
220 VAC
0,5 A
Categoría de servicio DC-13 (contactos de plata)
Voltaje
Corriente
24 VCC
0,7 A
35 VCC
0,5 A (versión M12)
110 VCC
0,2 A
220 VCC
0,1 A
según UL 508 (contactos de plata)
cosφ 0,75 … 0,8
Voltaje
Corriente
120 VAC
5 A
240 VAC
3 A
24 VAC
1 A
- Tensión de funcionamiento:
- 24 V AC/DC ±10 %
- Corriente de funcionamiento:
- 7 mA
- Capacidad de conmutación:
- 35 V AC/DC @ 0,5 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Corriente térmica Ith:
- 5 A
Característica mecánica
- Terminal:
- Clavija M12
- Material del contacto:
- Plata
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- 0.5 … 0.6 Nm
- Peso total:
- 0.043 kg
Condición ambiental
- Protección frontal:
- IP65, IP67
- Temperatura de funcionamiento:
- – 30 °C … + 70 °C
- Resistencia a vibraciones:
- 10 ... 500 Hz, amplitud 1.5 mm p-p según IEC 60068-2-6
Otros
- Tamaño de la carcasa:
- 19 mm
- Color de la carcasa:
- Plata
- Material de la carcasa:
- Acero inoxidable
- Número máximo de elementos de conmutación:
- 1

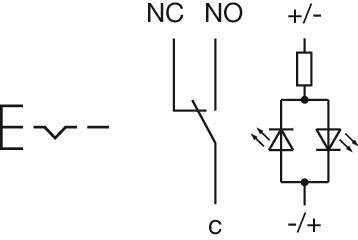

- Esquema de conexión:
- Orificios de montaje:
- Dimensiones:
A = Terminal de soldadura
B = Conexión de tornillo- Número de artículo:
- 82-6657.2124
