Assembly settings
Gama de productos
Disponibilidad en línea
Sí
yes
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Forma del marco frontal
rasante
rasante
elegir...
Color del marco frontal
Plata
Plata
elegir...
Material del marco frontal
Acero inoxidable 316L
Acero inoxidable 316L
elegir...
Dimensiones frontales
Ø 25 mm
Ø 25 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Símbolo
sin símbolo
sin símbolo
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Plata
Plata
elegir...
Lente Material
Acero inoxidable 316L
Acero inoxidable 316L
elegir...
Lente Iluminación
no iluminable
no iluminable
elegir...
Características eléctricas
Capacidad de conmutación
35 V AC/DC @ 0,5 A
35 V AC/DC @ 0,5 A
elegir...
Característica mecánica
Terminal
Clavija M12
Clavija M12
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Mantenido
Mantenido
elegir...
Condición ambiental
Protección frontal
IP65, IP67
IP65, IP67
elegir...
Atrás

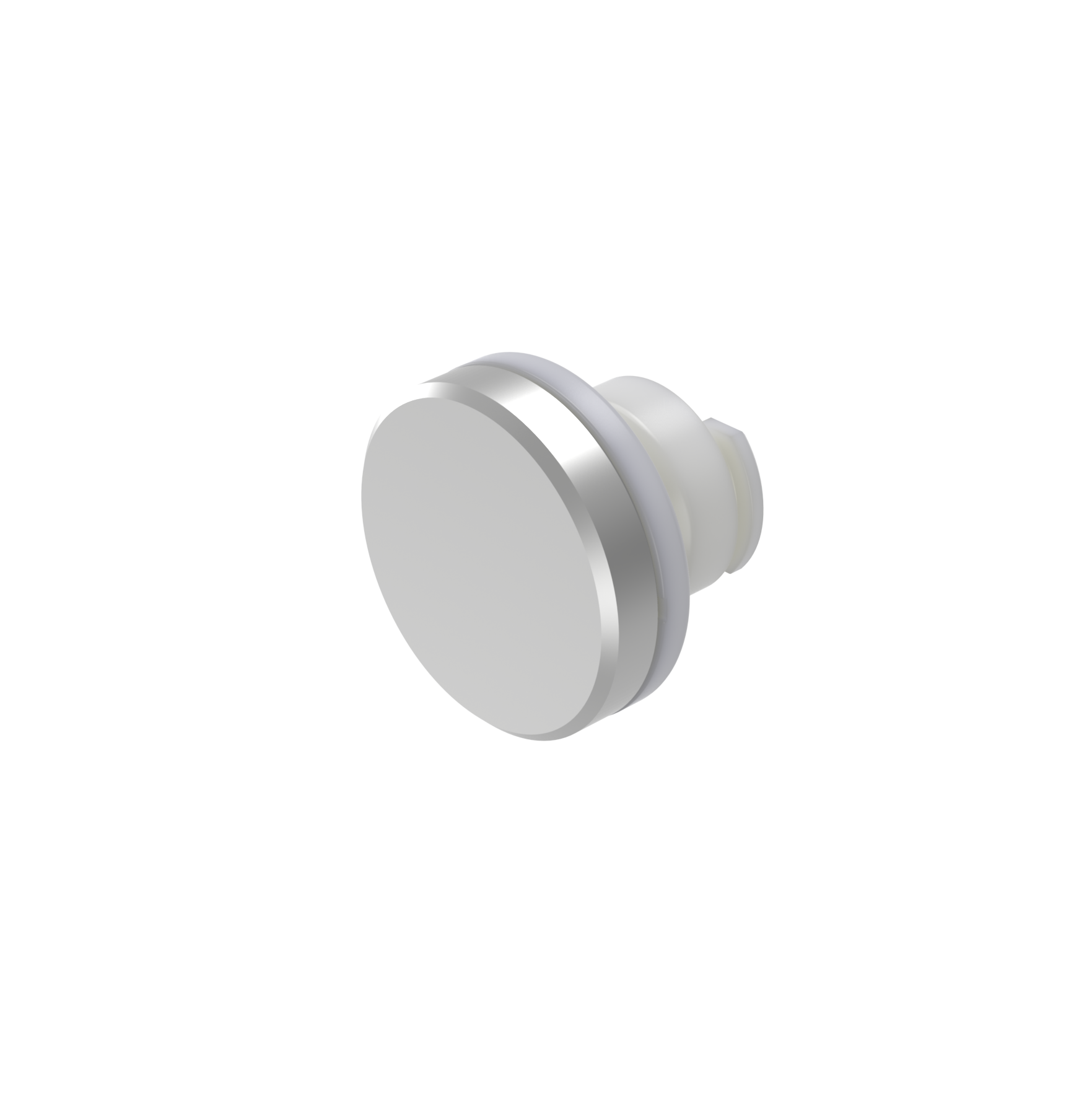

Pulsador con terminal M12, Ø 22 mm, acero inoxidable 316L, Serie 82, Ø 25 mm, rasante, Plata, IP65, IP67, Clavija M12
- 82-6657.2000
- Función de conmutación
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador
- Series:
- Serie 82
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Acero inoxidable 316L
- Forma del marco frontal:
- rasante
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22 mm
Indicadores de funcionamiento
- Lente Color:
- Plata
- Lente Material:
- Acero inoxidable 316L
- Lente Iluminación:
- no iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Símbolo:
- sin símbolo
- Símbolo de etiquetado Forma:
- grabado por láser
Características eléctricas
- Tensión de conmutación y corriente conmutada:
según IEC 60947-5-1 (contactos de plata)
Categoría de servicio AC-15
Voltaje
Corriente
24 VAC
1 A
35 VAC
1 A (versión M12)
110 VAC
1 A
220 VAC
0,5 A
Categoría de servicio DC-13 (contactos de plata)
Voltaje
Corriente
24 VCC
0,7 A
35 VCC
0,5 A (versión M12)
110 VCC
0,2 A
220 VCC
0,1 A
según UL 508 (contactos de plata)
cosφ 0,75 … 0,8
Voltaje
Corriente
120 VAC
5 A
240 VAC
3 A
24 VAC
1 A
- Capacidad de conmutación:
- 35 V AC/DC @ 0,5 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Corriente térmica Ith:
- 5 A
Característica mecánica
- Terminal:
- Clavija M12
- Material del contacto:
- Plata
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- 0.5 … 0.6 Nm
- Peso total:
- 0.043 kg
Condición ambiental
- Protección frontal:
- IP65, IP67
- Temperatura de funcionamiento:
- – 30 °C … + 70 °C
- Resistencia a vibraciones:
- 10 ... 500 Hz, amplitud 1.5 mm p-p según IEC 60068-2-6
Otros
- Tamaño de la carcasa:
- 19 mm
- Color de la carcasa:
- Plata
- Material de la carcasa:
- Acero inoxidable
- Número máximo de elementos de conmutación:
- 1

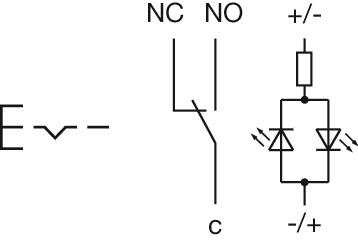

- Esquema de conexión:

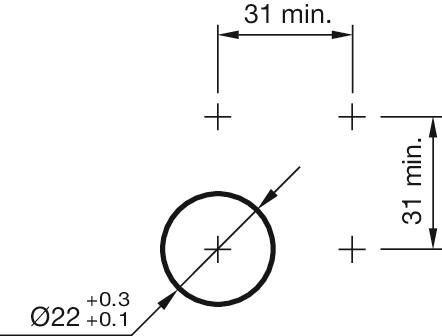

- Orificios de montaje:

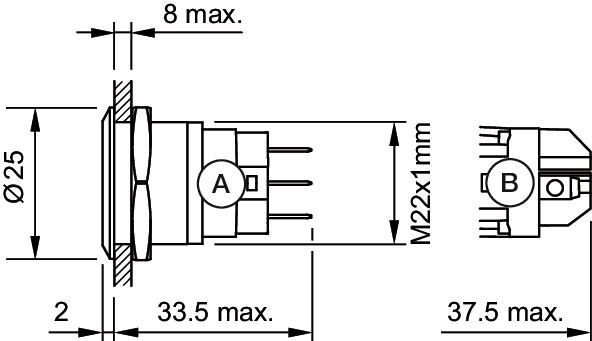

- Dimensiones:
A = Terminal de soldadura
B = Conexión de tornillo- Número de artículo:
- 82-6657.2000
