Pulsador luminoso, Serie 14, Ø 29 mm, iluminado, elevado, 1 NO, Oro, IP67, Terminal universal, 2 x 0,5 mm

Para conseguir IP67, utilice la placa marcable Ref. 704.610.X

3000 VAC, 50 Hz, 1 minuto entre todos los terminales y tierra, según EN/IEC 61058-1

II

Este elemento de conmutación de nivel bajo se ha desarrollado para capacidades de conmutación y circuitos electrónicos bajos. El mecanismo de conmutación garantiza una conmutación segura incluso en rangos desde unos pocos μA/μV hasta 100 mA/42 VCC

Contacto momentáneo de interrupción individual, contacto normalmente cerrado o contacto normalmente abierto con 4 puntos de contacto independientes. 2 contactos de pulsador por elemento de conmutación, posibilidad de combinación de contacto normalmente cerrado y contacto normalmente abierto.

Entre sus características especiales se incluyen una larga vida útil, un tiempo de rebote extremadamente bajo y una resistencia de los contactos estable

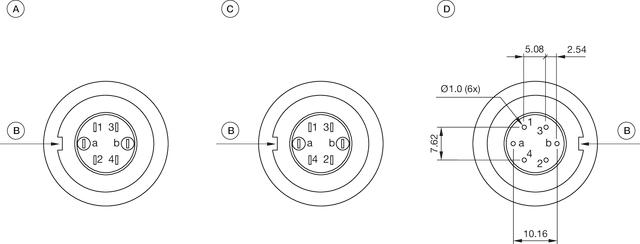

Las conexiones universales permiten montar los dispositivos en placas de circuito impreso y también pueden utilizarse como conexiones soldables o enchufables

Para estas conexiones ofrecemos bases de enchufe que, soldadas a una placa de circuito impreso, permiten una conexión enchufable al pulsador

Máx. Diámetro del cable 2 hilos de 1 mm

Máx. Sección de los conductores del cable trenzado 2 conductores de 0.75 mm²

Máx. 150 m / s², ancho de impulso 11 ms, 3 ejes, (sem isenoidal según EN IEC 60068-2-27)

El color de las piezas de aluminio anodizado puede variar por motivos de producción

Para el montaje del elemento de iluminación LED, véanse las directrices de aplicación, polaridad LED

Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)

En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alterna

Datos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continua

Los datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °C

Todos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistencia

Las fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesita

Para tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)
