Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Marco frontal Versión
Con membrana de silicona transparente, resistente al agua salada
Con membrana de silicona transparente, resistente al agua salada
elegir...
Color del marco frontal
Natural
Natural
elegir...
Material del marco frontal
Acero inoxidable
Acero inoxidable
elegir...
Dimensiones frontales
Ø 35 mm
Ø 35 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 30 mm
Ø 30 mm
elegir...
Indicadores de funcionamiento
Lente Tipo
a ras del marco frontal
a ras del marco frontal
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Natural
Natural
elegir...
Lente Material
Aluminio
Aluminio
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Forma de la iluminación
Punto
Punto
elegir...
Placa marcable Óptica
translúcido
translúcido
elegir...
Luminaria Color
Rojo
Rojo
elegir...
Placa marcable Iluminación
iluminable
iluminable
elegir...
Características eléctricas
Configuración de contactos
2 NO
2 NO
elegir...
Capacidad de conmutación
42 V @ 0,1 A
42 V @ 0,1 A
elegir...
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal universal, 2 x 0,5 mm
Terminal universal, 2 x 0,5 mm
elegir...
Sistema de conmutación
Elemento de nivelación baja
Elemento de nivelación baja
elegir...
Material del contacto
Oro
Oro
elegir...
Función de conmutación
Mantenido
Mantenido
elegir...
Condición ambiental
Protección frontal
IP67
IP67
elegir...
Atrás
Pulsador luminoso, Serie 14, Ø 35 mm, iluminado, rasante, 2 NO, Oro, IP67, Terminal universal, 2 x 0,5 mm
- 704.601.81
- 704.609.9A01
- 14-471.036
- 14-955.9E
- 10-2112.1062
- Placa marcable Iluminación
- Forma de la iluminación
- Lente Material
- Lente Color
- Placa marcable Óptica
- Placa marcable Color
- Capacidad de conmutación
- Función de conmutación
- Terminal
- Sistema de conmutación
- Configuración de contactos
- Marco frontal Versión
- Color del marco frontal
- Material del marco frontal
- Tensión de funcionamiento
- Luminaria Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 14
Frontal
- Dimensiones frontales:
- Ø 35 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Acero inoxidable
- Marco frontal Versión:
- Con membrana de silicona transparente, resistente al agua salada
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 30.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Natural
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- a ras del marco frontal
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- iluminable
- Luminaria Color:
- Rojo
- Forma de la iluminación:
- Punto
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Configuración de contactos:
- 2 NO
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Intensidad de la luz:
- 330 mcd
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Material del contacto:
- Oro
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento de nivelación baja
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Peso total:
- 0.052 kg
Condición ambiental
- Protección frontal:
- IP67
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Con membrana de silicona transparente, resistente al agua salada
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 5 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Natural
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Lente Tipo:
- a ras del marco frontal
- Placa marcable Iluminación:
- iluminable
- Forma de la iluminación:
- Punto
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 23.7 mm, iluminable, Natural, rasante, Aluminio
- Dimensiones:
- Ø 23.7 mm
- Dimensión interna:
- Ø 20 mm
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- Iluminación anular
Característica mecánica
- Peso:
- 0 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Placa marcable, Ø 20 mm, Iluminación anular, Blanco, Plástico, translúcido
- Dimensiones:
- Ø 20 mm
- Notas:
- para lente redonda rasante
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Forma frontal:
- redondo
Montaje
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Contactos:
- 2 NO
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Rigidez eléctrica:
- 3000 VAC, 50 Hz, 1 minuto entre todos los terminales y tierra, según EN/IEC 61058-1
- Clase de protección:
- II
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Material del contacto:
- Oro
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento de nivelación baja
- Sistema de conmutación Texto adicional:
- Este elemento de conmutación de nivel bajo se ha desarrollado para capacidades de conmutación y circuitos electrónicos bajos. El mecanismo de conmutación garantiza una conmutación segura incluso en rangos desde unos pocos μA/μV hasta 100 mA/42 VCCContacto momentáneo de interrupción individual, contacto normalmente cerrado o contacto normalmente abierto con 4 puntos de contacto independientes. 2 contactos de pulsador por elemento de conmutación, posibilidad de combinación de contacto normalmente cerrado y contacto normalmente abierto.Entre sus características especiales se incluyen una larga vida útil, un tiempo de rebote extremadamente bajo y una resistencia de los contactos estable
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 3 N ... 4 N, depende del número de elementos de conmutación
- Recorrido de operación / distancia de actuación:
- 3 mm
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Detalles de terminal 1:
- Las conexiones universales permiten montar los dispositivos en placas de circuito impreso y también pueden utilizarse como conexiones soldables o enchufablesPara estas conexiones ofrecemos bases de enchufe que, soldadas a una placa de circuito impreso, permiten una conexión enchufable al pulsador
- Sección del cable:
- Máx. Diámetro del cable 2 hilos de 1 mmMáx. Sección de los conductores del cable trenzado 2 conductores de 0.75 mm²
- Peso:
- 0.016 kg
Condición ambiental
- Protección frontal:
- IP67, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 150 m / s², ancho de impulso 11 ms, 3 ejes, (sem isenoidal según EN IEC 60068-2-27)
Certificado
- Conformidades:
- 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, iluminable, redondo, 2 NO, Mantenido, Terminal universal, 2 x 0,5 mm, IP67, según DIN EN 60529
- Color de la carcasa:
- Negro

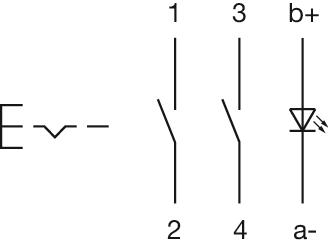

- Esquema de conexión:

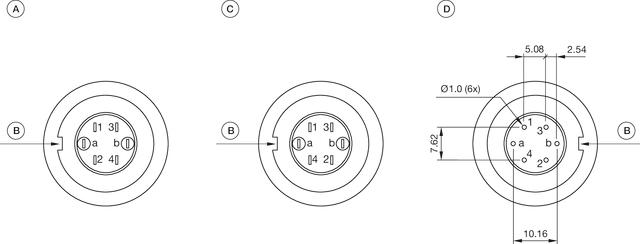

- Disposición de los componentes:
A = Terminales (Traseros)
B = Dispositivo anti-rotación
C = Bloque de diodos

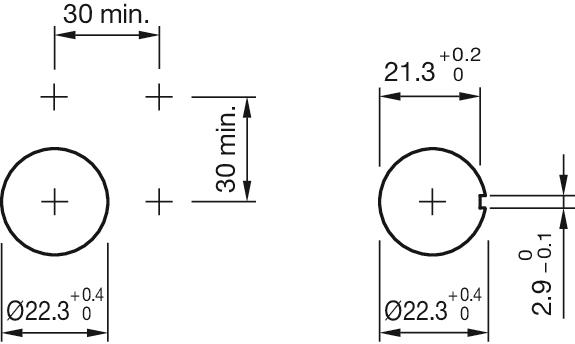

D = Plano de perforación (lado componente)- Orificios de montaje:

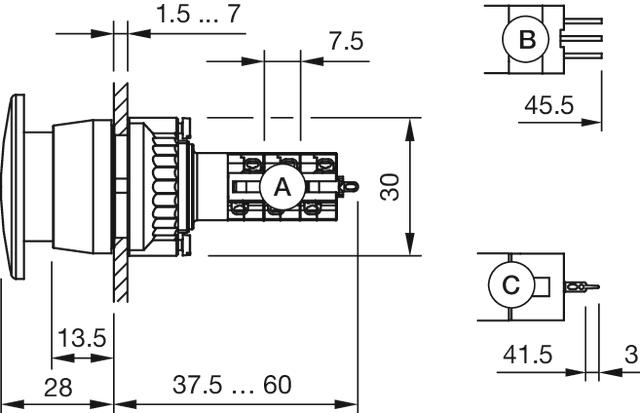

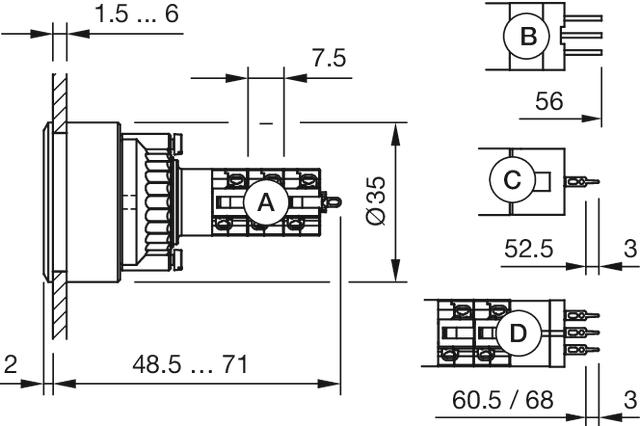

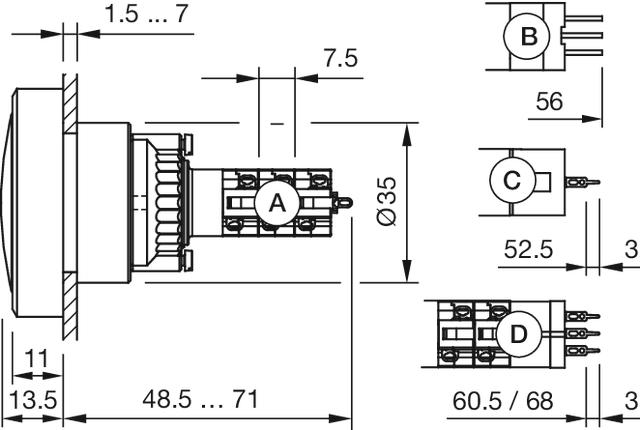

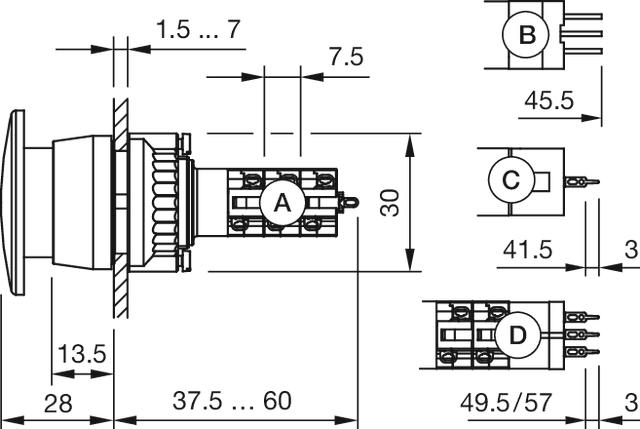

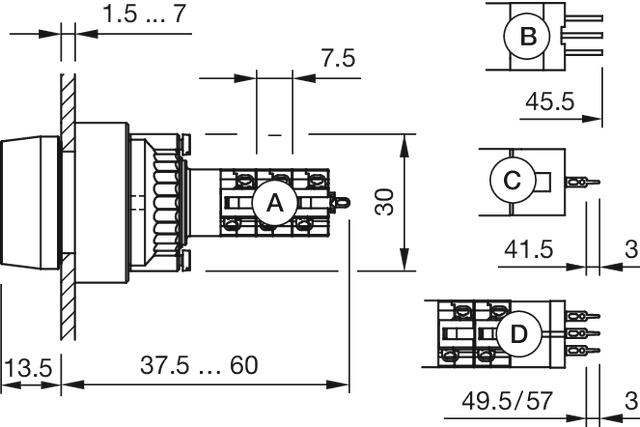

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
D = Terminal de soldadura universal
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
D = Terminal de soldadura universal
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
D = Terminal de soldadura universal
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
D = Terminal de soldadura universal
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 35 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Acero inoxidable
- Marco frontal Versión:
- Con membrana de silicona transparente, resistente al agua salada
Montaje
- Orificio de montaje:
- Ø 30.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.03 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Marco frontal, Ø 35 mm, Natural, Acero inoxidable
- Dimensiones:
- Ø 35 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Con membrana de silicona transparente, resistente al agua salada
- Notas:
- Monte el anillo frontal en el actuador con un par de apriete de 0,4 NmAntes de volver a montar, retire la junta plana del pulsadorEl color de las piezas de aluminio anodizado puede variar por motivos de producción

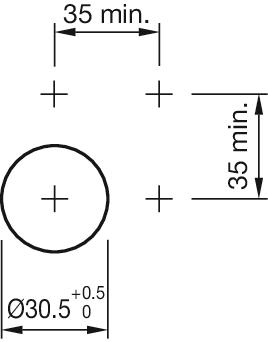

- Orificios de montaje:
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Rojo
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 330 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T5.6, Rojo, 24 V AC/DC +10%
- Notas:
- Para el montaje del elemento de iluminación LED, véanse las directrices de aplicación, polaridad LEDLas resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)
- Esquema de conexión:

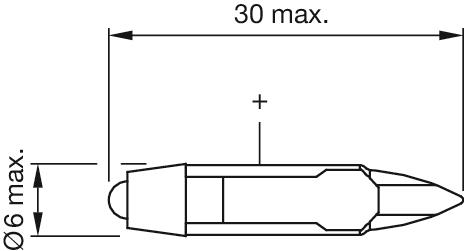

- Dimensiones:
