代替品を表示
Assembly settings
製品範囲
オンライン購入可否
いいえ

no

選択...
  • いいえ
前面
フロント形状
丸形

丸形

選択...
  • 丸形
フロントベゼル 色
アルミ地色

アルミ地色

選択...
  • アルミ地色
フロントベゼル 材質
アルミニウム

アルミニウム

選択...
  • アルミニウム
  • プラスチック
フロント寸法
Ø 35 mm

Ø 35 mm

選択...
  • Ø 35 mm
取付け
デザイン
フラッシュ

フラッシュ

選択...
  • フラッシュ
取付けタイプ
パネル実装

パネル実装

選択...
  • パネル実装
取付け穴
Ø 30 mm

Ø 30 mm

選択...
  • Ø 30 mm
操作・表示部分
レバー 形状
ショート

ショート

選択...
  • ショート
  • ロング
レバー 色

選択...
レバーバー 色

選択...
電気的特性
スイッチング定格
440 V AC @ 10 A

440 V AC @ 10 A

選択...
  • 440 V AC @ 10 A
定格電圧
20 V

20 V

選択...
  • 20 V
機械的特性
端子
ねじ端子

ねじ端子

選択...
  • ねじ端子
スイッチング ポジション
7ポジション

7ポジション

選択...
  • 10ポジション
  • 11ポジション
  • 12ポジション
  • 3ポジション
  • 4ポジション
  • 5ポジション
  • 6ポジション
  • 7ポジション
  • 8ポジション
  • 9ポジション
スイッチング方式
スローメークスイッチングエレメント

スローメークスイッチングエレメント

選択...
  • スローメークスイッチングエレメント
接点 材質

選択...
周辺条件
IP前面保護等級
IP65

IP65

選択...
  • IP65
戻る
詳しい製品概要を表示

セレクタースイッチ, 04シリーズ, 7ポジション, フラッシュ, ねじ端子

  • 704.411.118KN
  • 704.8A234

  • フロントベゼル 材質
  • レバーバー 色
  • フロントベゼル 色
  • レバー 形状
704.411.118KN
  • スイッチング ポジション
704.8A234
アクセサリーカートおよび工具を追加
比較に追加
カートに追加
お客様の製品:
704.411.118KN
704.8A234

704.411.118KN~704.8A234

セレクタースイッチ, 04シリーズ, 7ポジション, フラッシュ, ねじ端子

製品範囲
HMI機能:
セレクターロータリースイッチ
シリーズ:
04シリーズ
前面
フロント寸法:
Ø 35 mm
フロント形状:
丸形
フロントベゼル 色:
アルミ地色
フロントベゼル 材質:
アルミニウム
取付け
デザイン:
フラッシュ
取付け穴:
Ø 30.5 mm
取付けタイプ:
パネル実装
操作・表示部分
レバー 色:
レバーバー 色:
レバー 形状:
ショート
電気的特性
定格電圧:
20
スイッチング定格:
440 V AC @ 10 A
機械的特性
端子:
ねじ端子
接点 材質:
スイッチング方式:
スローメークスイッチングエレメント
スイッチング ポジション:
7ポジション
締め付けトルク:
フィキシングナット 最大 0.25 Nm
総重量:
0.102 kg
周辺条件
IP前面保護等級:
IP65
使用温度:
ステージの周囲温度, 開放時 100 % Iu / Ith: 55 °C、24時間、ピーク時 60 °C まで, 100% Itheで密閉: 35 °C、24 時間、ピーク時 40 °C まで
その他
最大接点数:
1
配線図:
配線図
この製品の共有と保存
ファイルをダウンロード
カートに追加
お客様の製品構成は以下の通りです 2 COMPONENTS:
704.411.118KN

704.411.118KN

アクチュエーター

前面
フロント寸法:
Ø 35 mm
フロント形状:
丸形
フロントベゼル 色:
アルミ地色
フロントベゼル 材質:
アルミニウム
取付け
デザイン:
フラッシュ
取付け穴:
Ø 30.5 mm
取付けタイプ:
パネル実装
操作・表示部分
レバー 色:
レバーバー 色:
レバー 材質:
プラスチック
レバー 形状:
ショート
機械的特性
重量:
0.038 kg
認証
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
アクチュエーター, Ø 30.5 mm, Ø 35 mm, 非照光, 黒, ショート, 丸形, アルミ地色, アルミニウム, アノダイズド
ヒント:
カラーアルマイトの色は、製造上の理由により異なる場合があります。
最大接点数:
1

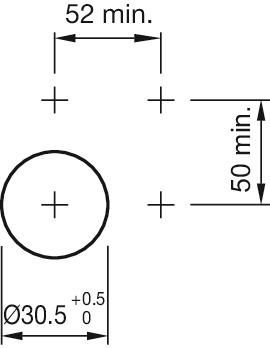

マウントカットアウト:
マウントカットアウト

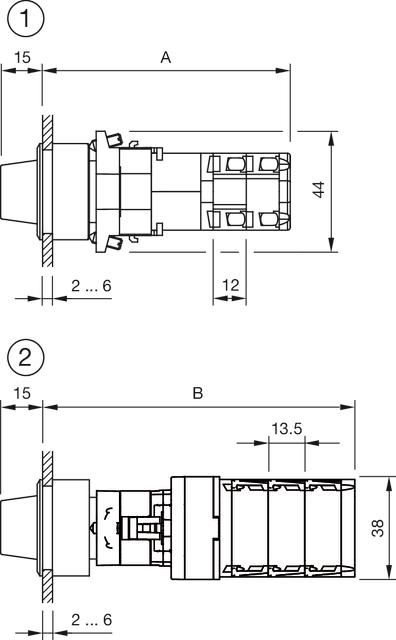

寸法図:
寸法図
1 = クラウス&ナイマーのスイッチエレメント
A = (アライメント数 x 12) + 66.5 mm
2 = サントン・スイッチングエレメント
B = (アライメント数 x 13.5) + 65.5 mm
ファイルをダウンロード
購入場所
カートに追加
704.8A234

704.8A234

ロータリースイッチングエレメント

電気的特性
定格電圧:
20
定格インパルス耐電圧 Uimp:
4 kV
スイッチング定格:
440 V AC @ 10 A
機械的特性
端子:
ねじ端子
接点 材質:
スイッチング方式:
スローメークスイッチングエレメント
スイッチング ポジション:
7ポジション
締め付けトルク:
フィキシングナット 最大 0.25 Nm
電線断面図:
ソリッド 2 x (0.25 ~ 1.5mm²)
細径撚り線
重量:
0.064 kg
周辺条件
使用温度:
ステージの周囲温度, 開放時 100 % Iu / Ith: 55 °C、24時間、ピーク時 60 °C まで, 100% Itheで密閉: 35 °C、24 時間、ピーク時 40 °C まで
認証
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
ロータリースイッチングエレメント, スローメークスイッチングエレメント, 440 V AC @ 10 A, 金, ねじ端子
ヒント:
ロータリースイッチングエレメントのスイッチング位置と機能は、お客様の仕様に合わせて製造しています。お近くのEAO営業所までお問い合わせください。
配線図:
配線図
