Assembly settings
製品範囲
オンライン購入可否
いいえ
no
選択...
前面
フロント形状
丸形
丸形
選択...
フロントベゼル 色
グレー
グレー
選択...
フロントベゼル 材質
プラスチック
プラスチック
選択...
フロント寸法
Ø 29 mm
Ø 29 mm
選択...
取付け
デザイン
レイズド
レイズド
選択...
取付けタイプ
パネル実装
パネル実装
選択...
取付け穴
Ø 22 mm
Ø 22 mm
選択...
操作・表示部分
レバー 形状
ロング
ロング
選択...
レバー 色
黒
黒
選択...
レバーバー 色
半透明
半透明
選択...
照光 色
白
白
選択...
電気的特性
接点構成
1 NC + 1 NO
1 NC + 1 NO
選択...
スイッチング定格
500 V AC @ 6 A
500 V AC @ 6 A
選択...
定格電圧 種類
V AC/DC
V AC/DC
選択...
定格電圧
110 V
110 V
選択...
機械的特性
端子
プラグイン端子, 6.3 x 0.8 mm
プラグイン端子, 6.3 x 0.8 mm
選択...
スイッチング ポジション
2ポジション
2ポジション
選択...
スイッチング方式
スナップアクションスイッチングエレメント
スナップアクションスイッチングエレメント
選択...
接点 材質
銀
銀
選択...
スイッチング動作
レスト - モメンタリ
レスト - モメンタリ
選択...
スイッチング角度
42° 背面
42° 背面
選択...
周辺条件
IP前面保護等級
IP65
IP65
選択...
戻る
セレクタースイッチ, 04シリーズ, 2ポジション, レイズド, 1 NC + 1 NO, プラグイン端子, 6.3 x 0.8 mm
- 704.102.0I
- 704.950.1
- 10-4H22.1039P
- 704.905.5-1
- フロントベゼル 材質
- フロント寸法
- スイッチング角度
- スイッチング動作
- フロント形状
- レバー 形状
- フロントベゼル 色
- 端子
- 定格電圧 種類
- 定格電圧
- 照光 色
- スイッチング定格
- スイッチング方式
- 端子
- 接点 材質
- 接点構成
アクセサリーカートおよび工具を追加
お客様の製品:
製品範囲
- HMI機能:
- セレクタースイッチ
- シリーズ:
- 04シリーズ
前面
- フロント寸法:
- Ø 29 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- グレー
- フロントベゼル 材質:
- プラスチック
取付け
- デザイン:
- レイズド
- 取付け穴:
- Ø 22.5 mm
- 取付けタイプ:
- パネル実装
操作・表示部分
- レバー 色:
- 黒
- レバーバー 色:
- 半透明
- レバー 形状:
- ロング
- 照光 色:
- 白
電気的特性
- スイッチング電圧とスイッチング電流:
EN IEC 60947-5-1 に準拠
電圧
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
電圧
電流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
電圧が Ue = 400 V を超える場合
、35 mm x 50 mm の格子寸法
を下回ってはなりません。
- 接点構成:
- 1 NC + 1 NO
- 定格電圧:
- 110 V AC/DC
- 定格電流:
- 2 mA -30%/+25%
- スイッチング定格:
- 500 V AC @ 6 A
- 電気的寿命:
- 5万回操作 (500 VAC, 10 A)
- Lumi. 輝度:
- 4 x 446 mcd
- 熱電流 Ith:
- EN IEC 60947-5-1 による最大電流 10 A
機械的特性
- 端子:
- プラグイン端子, 6.3 x 0.8 mm
- 接点 材質:
- 銀
- スイッチング動作:
- レスト - モメンタリ
- スイッチング方式:
- スナップアクションスイッチングエレメント
- スイッチング ポジション:
- 2ポジション
- スイッチング角度:
- 42° 背面
- 総重量:
- 0.074 kg
周辺条件
- IP前面保護等級:
- IP65
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 耐振動性:
- 最大 100 m / s² 10 Hz ～ 500 Hz、（正弦波 EN IEC 60068-2-6）
その他
- ハウジング 材質:
- プラスチック
- 最大接点数:
- 3

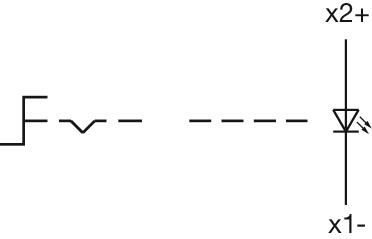

- 配線図:
この製品の共有と保存
ファイルをダウンロード
カートに追加
お客様の製品構成は以下の通りです 4 COMPONENTS:
前面
- フロント寸法:
- Ø 29 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- グレー
- フロントベゼル 材質:
- プラスチック
取付け
- デザイン:
- レイズド
- 取付け穴:
- Ø 22.5 mm
- 取付けタイプ:
- パネル実装
操作・表示部分
- レバー 色:
- 黒
- レバーバー 色:
- 半透明
- レバー 材質:
- プラスチック
- レバー 形状:
- ロング
電気的特性
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
機械的特性
- スイッチング動作:
- レスト - モメンタリ
- スイッチング ポジション:
- 2ポジション
- スイッチング角度:
- 42° 背面
- 機械的寿命:
- 操作回数 ≤ 250万回
- 重量:
- 0.036 kg
周辺条件
- IP保護等級:
- IP65前面
- 保存温度:
- - 40 ° C ... + 85 ° C
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- アクチュエーター, Ø 22.5 mm, Ø 29 mm, 照光オプション, 黒, ロング, 丸形, グレー, プラスチック, レスト - モメンタリ
- ヒント:
- 最大2個 3スイッチングエレメントでクリップオン可能
- 最大接点数:
- 3
- スイッチングポジション:
- 配線図:

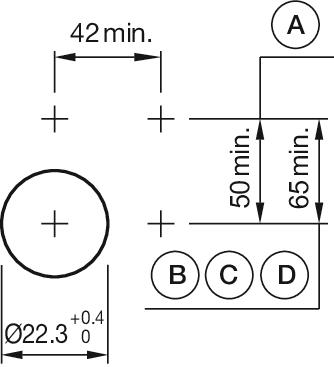

- マウントカットアウト:
A = ねじ端子
B = スプリングケージ端子 (PIT)
C = プラグイン端子 6.3 mm x 0.8 mm

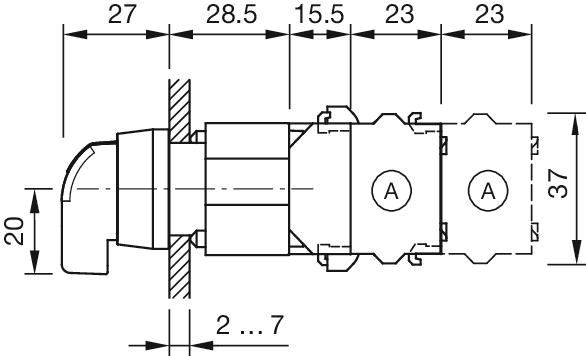

D = ダブルプラグイン接続 6.3 x 0.8 mm- 寸法図:
A = ねじ端子
ファイルをダウンロード
購入場所
カートに追加
電気的特性
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
機械的特性
- 端子:
- プラグイン端子, 6.3 x 0.8 mm
- スイッチング ポジション:
- 2ポジション
- 電線断面図:
- プラグイン端子 1 x 6.3 mm x 0.8 mm または 2 x 2.8 mm x 0.8 mmプラグイン端子スイッチの場合、絶縁スリーブを設け、列の間隔を65 mmに保つ必要があります（取付け穴）。
- 重量:
- 0.013 kg
周辺条件
- IP保護等級:
- IP00
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐衝撃性:
- 最大 300 m / s²、パルス幅 18 ms （正弦波 EN IEC 60068-2-27）
- 耐振動性:
- 最大 100 m / s² 10 Hz ～ 500 Hz、（正弦波 EN IEC 60068-2-6）
- 耐候性:
- 相対湿度、最大95%、結露しないこと
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- ランプブロック, プラスチック, プラグイン端子, 6.3 x 0.8 mm
- ハウジング 材質:
- プラスチック
- ヒント:
- 長寿命、極めて短い反発時間、安定した接触抵抗を特長。
- 配線図:
- 寸法図:
A = ねじ端子
B = スプリングケージ端子 (PIT)
C = プラグイン端子 6.3 mm x 0.8 mm
D = ダブルプラグイン接続 6.3 mm x 0.8 mm
ファイルをダウンロード
購入場所
カートに追加
操作・表示部分
- 照光 色:
- 白
電気的特性
- 定格電圧:
- 110 V AC/DC
- 定格電流:
- 2 mA -30%/+25%
- Lumi. 輝度:
- 4 x 446 mcd
機械的特性
- 重量:
- 0.002 kg
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- シングルLED, BA9s, 白, 110 V AC/DC
- 照光の種類:
- マルチLED EN 50155
- ヒント:
- 適合するLEDリムーバー 製品型式 700.006.0記載されている輝度は、DCで使用した場合電気的および光学的データは25 °Cで測定されたものです72VAC/VDC仕様と110VAC/VDC仕様にはブリッジ整流器が使用されています72VAC/VDC仕様と110VAC/VDC仕様には、保護ダイオードを内蔵1つのLEDが故障した場合、まだ機能しているもう1つのLEDのペアが動作します。光出力は半分になり、故障を表示し、交換の必要性を示しますLEDの製造工程上、輝度や波長にばらつきがあるため、照光に若干の差が生じる場合があります。 LEDに使用する抵抗は、お客様にて決めてください。
- 配線図:
- 寸法図:
ファイルをダウンロード
購入場所
カートに追加
電気的特性
- スイッチング電圧とスイッチング電流:
EN IEC 60947-5-1 に準拠
電圧
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
電圧
電流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
電圧が Ue = 400 V を超える場合
、35 mm x 50 mm の格子寸法
を下回ってはなりません。
- 接点:
- 1 NC / 1 NO
- 定格インパルス耐電圧 Uimp:
- 4 kV
- 定格絶縁電圧 Ui:
- 500 V
- 推奨最低動作データ:
金めっき銀接点
電圧
24 VDC
110 VDC
電流
5 mA
2 mA
銀接点
電圧
24 VDC
110 VDC
電流
50 mA
10 mA
- スイッチング定格:
- 500 V AC @ 6 A
- 電気的寿命:
- 5万回操作 (500 VAC, 10 A)
- 汚染度:
- 3
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」DIN EN IEC UL 60947-5-1に準拠
- 熱電流 Ith:
- EN IEC 60947-5-1 による最大電流 10 A
機械的特性
- 端子:
- プラグイン端子, 6.3 x 0.8 mm
- 接点 材質:
- 銀
- スイッチング方式:
- スナップアクションスイッチングエレメント
- スイッチングシステム:
- ダブルブレーク、スローメイクスイッチングエレメントは、1つまたは2つの独立した接点システムを備えており、ノーマルオープンまたはノーマルクローズ接点として動作します。ノーマルクローズ接点は強制開離されます。
- 操作力:
- 1 NC approx. 1.9 N, 1 NO 約 2 N
- 電線断面図:
- プラグイン端子 1 x 6.3 mm x 0.8 mm または 2 x 2.8 mm x 0.8 mmプラグイン端子スイッチの場合、絶縁スリーブを設け、列の間隔を65 mmに保つ必要があります（取付け穴）。
- 重量:
- 0.015 kg
周辺条件
- IP保護等級:
- IP00
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐衝撃性:
- (単発衝撃、半正弦波) 300 m/s²、パルス幅 18 ms、DIN EN 60068-2-27 に準拠
- 耐振動性:
- （正弦波）100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
- 耐候性:
- 相対湿度 10 %rh ... 95 %rh (結露なし) DIN EN IEC 60721-3-1 クラス 1C1 準拠のオリジナルパッケージ
認証
- 認証:
- CB (IEC 60947-5-1), cULus, DNV, VDE
- 準拠:
- CE, CCC, UKCA
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- スイッチエレメント - 新タイプ, スナップアクションスイッチングエレメント, 500 V AC @ 6 A, 銀, 1 NC / 1 NO, プラグイン端子, 6.3 x 0.8 mm
- ヒント:
- 長寿命、極めて短い反発時間、安定した接触抵抗を特長。3番目のスイッチングエレメントには、ターミナルマーキングインサートを別途注文してください使用温度：その他の温度はお問い合わせください保護要件が強化された用途には、適切なエンクロージャーが必要です。北米では、製品は UL 50E タイプ 2 以上のエンクロージャーに設置する必要があります。
- 配線図:
- 寸法図:
