no
丸形
アルミ地色
アルミニウム
Ø 40 mm
フラッシュ
パネル実装
Ø 30 mm
マッシュルームヘッド
赤
プラスチック
非照光
4 NC
500 V AC @ 10 A
ねじ端子
スナップアクションスイッチングエレメント
金
オルタネイト
IP65
Arrows
停止スイッチ, 04シリーズ, Ø 40 mm, フラッシュ, 4 NC, IP65, ねじ端子
- 704.075.218
- 704.901.4-1
- 704.901.4-1
- フロントベゼル 色
- マーキング
- スイッチング方式
- 接点 材質
- 端子
- スイッチング定格
- 接点構成
- HMI機能:
- 停止スイッチ
- シリーズ:
- 04シリーズ
- フロント寸法:
- Ø 40 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- アルミ地色
- フロントベゼル 材質:
- アルミニウム
- デザイン:
- フラッシュ
- 取付け穴:
- Ø 30.5 mm
- 取付けタイプ:
- パネル実装
- レンズ 色:
- 赤
- レンズ 素材:
- プラスチック
- レンズ 照光:
- 非照光
- レンズ 形状:
- マッシュルームヘッド
- レンズ 外観:
- 不透明
- スイッチング電圧とスイッチング電流:
EN IEC 60947-5-1 に準拠
電圧
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
電圧
電流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
電圧が Ue = 400 V を超える場合
、35 mm x 50 mm の格子寸法
を下回ってはなりません。
- 接点構成:
- 4 NC
- スイッチング定格:
- 500 V AC @ 10 A
- 電気的寿命:
- 5万回操作 (500 VAC, 10 A)
- 熱電流 Ith:
- EN IEC 60947-5-1 による最大電流 10 A
- 端子:
- ねじ端子
- 接点 材質:
- 金
- スイッチング動作:
- オルタネイト
- スイッチング方式:
- スナップアクションスイッチングエレメント
- 締め付けトルク:
- ねじ端子 0.8 Nm
- 総重量:
- 0.051 kg
- IP前面保護等級:
- IP65
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 耐振動性:
- （正弦波）100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
- マーキング:
- Arrows
- 製品属性:
- 時計回りにツイストロック解除
- 最大接点数:
- 3
- 配線図:
- フロント寸法:
- Ø 40 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- アルミ地色
- フロントベゼル 材質:
- アルミニウム
- デザイン:
- フラッシュ
- 取付けタイプ:
- パネル実装
- レンズ 色:
- 赤
- レンズ 素材:
- プラスチック
- レンズ 照光:
- 非照光
- レンズ 形状:
- マッシュルームヘッド
- レンズ 外観:
- 不透明
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
- スイッチング動作:
- オルタネイト
- 機械的寿命:
- 操作回数 ≤ 5万回
- 操作力:
- 8 N
- 操作トラベル:
- 約 5.8 mm ± 0.2 mm
- 重量:
- 0.049 kg
- IP保護等級:
- IP65前面
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 簡単な説明:
- アクチュエーター, Ø 40 mm, マッシュルームヘッド, 非照光, 赤, プラスチック, 不透明, 丸形, アルミ地色, アルミニウム, アノダイズド, オルタネイト
- マーキング:
- Arrows
- 製品属性:
- 時計回りにツイストロック解除
- 最大接点数:
- 3
- 配線図:
- マウントカットアウト:

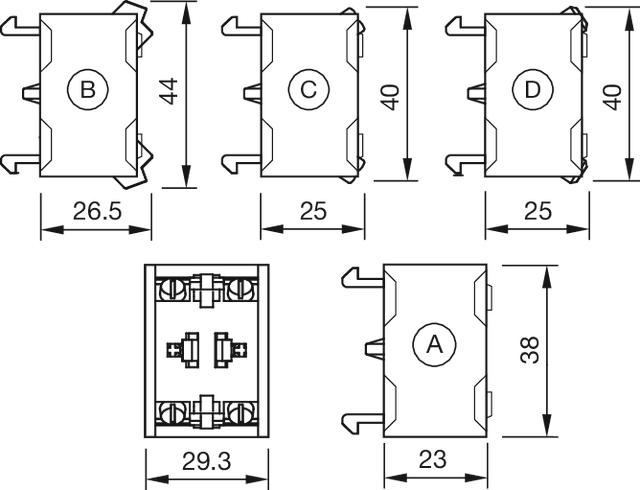

A = ねじ端子
B = スプリングケージ端子 (PIT)
C = プラグイン端子 6.3 mm x 0.8 mm
D = ダブルプラグイン接続 6.3 mm x 0.8 mm- 寸法図:
A = ねじ端子
- スイッチング電圧とスイッチング電流:
EN IEC 60947-5-1 に準拠
電圧
DC13
AC15
24 V
2,5 A
60 V
0,8 A
110 V
0,6 A
120 V
4,5 A
230 V
0,2 A
4,5 A
400 V
0,15 A
4,0 A
500 V
0,7 A
2,5 A
Gemäss UL 60947-5-1
電圧
電流
24 VDC
2,5 A, Pilot duty
60 VDC
0,8 A, Pilot duty
120 VDC
0,6 A, Pilot duty
240 VDC
0,2 A, Pilot duty
415 VDC
0,15 A, Pilot duty
480 VDC
0,07A, Pilot duty
120 VAC
4,5 A, Pilot duty
240 VAC
4,5 A, Pilot duty
415 VAC
4,0 A, Pilot duty
480 VAC
2,5 A, Pilot duty
電圧が Ue = 400 V を超える場合
、35 mm x 50 mm の格子寸法
を下回ってはなりません。
- 接点:
- 2 NC
- 定格インパルス耐電圧 Uimp:
- 4 kV
- 定格絶縁電圧 Ui:
- 500 V
- 推奨最低動作データ:
金めっき銀接点
電圧
24 VDC
110 VDC
電流
5 mA
2 mA
銀接点
電圧
24 VDC
110 VDC
電流
50 mA
10 mA
- スイッチング定格:
- 500 V AC @ 10 A
- 電気的寿命:
- 5万回操作 (500 VAC, 10 A)
- 汚染度:
- 3
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」DIN EN IEC UL 60947-5-1に準拠
- 熱電流 Ith:
- EN IEC 60947-5-1 による最大電流 10 A
- 端子:
- ねじ端子
- 接点 材質:
- 金
- スイッチング方式:
- スナップアクションスイッチングエレメント
- スイッチングシステム:
- ダブルブレーク、スローメイクスイッチングエレメントは、1つまたは2つの独立した接点システムを備えており、ノーマルオープンまたはノーマルクローズ接点として動作します。ノーマルクローズ接点は強制開離されます。
- 操作力:
- 1 NC approx. 1.9 N, 1 NO 約 2 N
- 締め付けトルク:
- ねじ端子 0.8 Nm
- 電線断面図:
- ワイヤー断面積 0.75 ... 2.5 mm²スキニングワイヤー 10 mm最大ワイヤ数: 2撚り線ケーブルの断面積 0.5 ... 1.5 mm²長さ 10 mm のフェルール付き撚り線のみを使用してください最大撚り線ケーブル数: 2配線の極性は片方ずつしか許されない
- 重量:
- 0.019 kg
- IP保護等級:
- IP00
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
- 耐衝撃性:
- (単発衝撃、半正弦波) 300 m/s²、パルス幅 18 ms、DIN EN 60068-2-27 に準拠
- 耐振動性:
- （正弦波）100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
- 耐候性:
- 相対湿度 10 %rh ... 95 %rh (結露なし) DIN EN IEC 60721-3-1 クラス 1C1 準拠のオリジナルパッケージ
- 認証:
- CB (IEC 60947-5-1), cULus, DNV, VDE
- 準拠:
- CE, CCC, UKCA
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 簡単な説明:
- スイッチエレメント - 新タイプ, スナップアクションスイッチングエレメント, 500 V AC @ 10 A, 金, 2 NC, ねじ端子
- ヒント:
- 長寿命、極めて短い反発時間、安定した接触抵抗を特長。3番目のスイッチングエレメントには、ターミナルマーキングインサートを別途注文してください使用温度：その他の温度はお問い合わせください保護要件が強化された用途には、適切なエンクロージャーが必要です。北米では、製品は UL 50E タイプ 2 以上のエンクロージャーに設置する必要があります。
- 配線図:
- 寸法図:
