非常停止スイッチ, 04シリーズ, Ø 37 mm, レイズド, 1 FS + 1 NC + 1 NO, IP65, ダブルプラグインターミナル, 6.3 x 0.8 mm

  • 704.064.2A
  • 704.915.1/D-1
  • 704.915.4/DFS-1

  • リリースタイプ
704.064.2A
  • 接点 材質
  • スイッチング定格
  • 端子
  • 接点構成
704.915.1/D-1
  • 接点 材質
  • 端子
  • 接点構成
704.915.4/DFS-1
アクセサリーカートおよび工具を追加
比較に追加
カートに追加
お客様の製品:
704.064.2A
704.915.1/D-1
704.915.4/DFS-1

704.064.2A~704.915.1/D-1~704.915.4/DFS-1

非常停止スイッチ, 04シリーズ, Ø 37 mm, レイズド, 1 FS + 1 NC + 1 NO, IP65, ダブルプラグインターミナル, 6.3 x 0.8 mm

製品範囲
HMI機能:
非常停止スイッチ
シリーズ:
04シリーズ
前面
フロント寸法:
Ø 37 mm
フロント形状:
丸形
取付け
デザイン:
レイズド
取付け穴:
Ø 22.5 mm
取付けタイプ:
パネル実装
操作・表示部分
レンズ 色:
レンズ 素材:
プラスチック
レンズ 照光:
非照光
レンズ 形状:
マッシュルームヘッド
レンズ 外観:
不透明
電気的特性
スイッチング電圧とスイッチング電流:

DIN EN IEC 60947-5-1 準拠

電圧

DC13

AC15

24 V

4.0 A

8.0 A

60 V

1.5 A

8.0 A

110 V

1.0 A

120 V

8.0 A

230 V

0.4 A

7.0 A

400 V

0.2 A

5.0 A

500 V

0.15 A

4.0 A

UL 60947-5-1 準拠

電圧

電力

24 VDC

4.0 A, Pilot duty

60 VDC

1.5 A, Pilot duty

120 VDC

1.0 A, Pilot duty

240 VDC

0.4 A, Pilot duty

415 VDC

0.2 A, Pilot duty

480 VDC

0.14A, Pilot duty

120 VAC

8.0 A, Pilot duty

240 VAC

7.0 A, Pilot duty

415 VAC

5.0 A, Pilot duty

480 VAC

4.0 A, Pilot duty

Ue = 400 V を超える電圧の場合、

グリッドの寸法は

35 mm x 50 mm 以上である必要があります。

接点構成:
1 FS + 1 NC + 1 NO
スイッチング定格:
500 V AC @ 6 A
電気的寿命:
5万回操作 (500 VAC, 10 A)
熱電流 Ith:
EN IEC 60947-5-1 による最大電流 10 A
機械的特性
端子:
ダブルプラグインターミナル, 6.3 x 0.8 mm
接点 材質:
スイッチング動作:
オルタネイト
スイッチング方式:
スローメークスイッチングエレメント
リリースタイプ:
ツイストリリース
総重量:
0.09 kg
周辺条件
IP前面保護等級:
IP65
使用温度:
- 25 ° C ~ + 55 ° C
耐振動性:
(正弦波)100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
認証
認証:
UL, CE, CCC, EN 60947-5-5, ISO 13850
その他
ハウジング 色:
ハウジング 材質:
プラスチック
マーキング:
Arrows
製品属性:
ツイストロック解除 反時計回り
最大接点数:
2
組み付け説明動画:
https://vimeo.com/eaohmi/assembly-instruction-e-stop-s04
配線図:
配線図
配線図
配線図
A = 取付け済み、アクチュエーターなし
B = 搭載、アクチュエーターあり
C = 非装着、アクチュエーターなし
この製品の共有と保存
ファイルをダウンロード
カートに追加
お客様の製品構成は以下の通りです 3 COMPONENTS:
704.064.2A

704.064.2A

アクチュエーター

前面
フロント寸法:
Ø 37 mm
フロント形状:
丸形
取付け
デザイン:
レイズド
取付けタイプ:
パネル実装
操作・表示部分
レンズ 色:
レンズ 素材:
プラスチック
レンズ 照光:
非照光
レンズ 形状:
マッシュルームヘッド
レンズ 外観:
不透明
機械的特性
スイッチング動作:
オルタネイト
リリースタイプ:
ツイストリリース
機械的寿命:
操作回数 ≥ 5万回
操作力:
8 N
操作トラベル:
約 5.8 mm ± 0.2 mm
重量:
0.048 kg
周辺条件
IP保護等級:
IP65前面
使用温度:
- 25 ° C ~ + 55 ° C
保存温度:
- 40 ° C ... + 85 ° C
認証
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
アクチュエーター, Ø 37 mm, マッシュルームヘッド, 非照光, 赤, プラスチック, 不透明, 丸形, オルタネイト, ツイストリリース
ハウジング 色:
ハウジング 材質:
プラスチック
マーキング:
Arrows
製品属性:
ツイストロック解除 反時計回り
ヒント:
シャフト 黄
配線図:
配線図
マウントカットアウト:
マウントカットアウト
寸法図:
寸法図
A = ねじ端子
ファイルをダウンロード
購入場所
カートに追加
704.915.1/D-1

704.915.1/D-1

スイッチエレメント - 新タイプ

電気的特性
スイッチング電圧とスイッチング電流:

DIN EN IEC 60947-5-1 準拠

電圧

DC13

AC15

24 V

4.0 A

8.0 A

60 V

1.5 A

8.0 A

110 V

1.0 A

120 V

8.0 A

230 V

0.4 A

7.0 A

400 V

0.2 A

5.0 A

500 V

0.15 A

4.0 A

UL 60947-5-1 準拠

電圧

電力

24 VDC

4.0 A, Pilot duty

60 VDC

1.5 A, Pilot duty

120 VDC

1.0 A, Pilot duty

240 VDC

0.4 A, Pilot duty

415 VDC

0.2 A, Pilot duty

480 VDC

0.14A, Pilot duty

120 VAC

8.0 A, Pilot duty

240 VAC

7.0 A, Pilot duty

415 VAC

5.0 A, Pilot duty

480 VAC

4.0 A, Pilot duty

Ue = 400 V を超える電圧の場合、

グリッドの寸法は

35 mm x 50 mm 以上である必要があります。

接点:
1 NO
定格インパルス耐電圧 Uimp:
4 kV
定格絶縁電圧 Ui:
500 V
推奨最低動作データ:

金めっき銀接点

電圧

24 VDC

110 VDC

電流

5 mA

2 mA

銀接点

電圧

24 VDC

110 VDC

電流

50 mA

10 mA

スイッチング定格:
500 V AC @ 6 A
電気的寿命:
5万回操作 (500 VAC, 10 A)
汚染度:
3
規格:
スイッチは、「低電圧スイッチングデバイスの規格」DIN EN IEC UL 60947-5-1に準拠
熱電流 Ith:
EN IEC 60947-5-1 による最大電流 10 A
機械的特性
端子:
ダブルプラグインターミナル, 6.3 x 0.8 mm
接点 材質:
スイッチング方式:
スローメークスイッチングエレメント
スイッチングシステム:
ダブルブレーク、スローメイクスイッチングエレメントは、1つまたは2つの独立した接点システムを備えており、ノーマルオープンまたはノーマルクローズ接点として動作します。ノーマルクローズ接点は強制開離されます。
強制動作によるスローメイク接点は、高いスイッチ定格に最適です。
操作力:
1 NC 約 2 N, 1 NO 約 3 N
電線断面図:
ダブルプラグイン接続 2 x 6.3 mm x 0.8 mm
プラグイン端子スイッチの場合、絶縁スリーブを設け、列の間隔を65 mmに保つ必要があります(取付け穴)。
重量:
0.018 kg
周辺条件
IP保護等級:
IP00
使用温度:
- 40 ° C ~ + 55 ° C
保存温度:
- 40 ° C ... + 85 ° C
耐衝撃性:
(単発衝撃、半正弦波) 300 m/s²、パルス幅 18 ms、DIN EN 60068-2-27 に準拠
耐振動性:
(正弦波)100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
耐候性:
相対湿度 10 %rh ... 95 %rh (結露なし) DIN EN IEC 60721-3-1 クラス 1C1 準拠のオリジナルパッケージ
認証
認証:
CB (IEC 60947-5-1), cULus, DNV, VDE
準拠:
CE, CCC, UKCA
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
スイッチエレメント - 新タイプ, スローメークスイッチングエレメント, 500 V AC @ 6 A, 銀, 1 NO, ダブルプラグインターミナル, 6.3 x 0.8 mm
ヒント:
長寿命、極めて短い反発時間、安定した接触抵抗を特長。
3番目のスイッチングエレメントには、ターミナルマーキングインサートを別途注文してください
使用温度:その他の温度はお問い合わせください
保護要件が強化された用途には、適切なエンクロージャーが必要です。北米では、製品は UL 50E タイプ 2 以上のエンクロージャーに設置する必要があります。
特殊要件:

Special requirements for positive-opening auxiliary current switches

Positive opening travel

Emergency stop 12.5 mm

Minimum force

Emergency stop 50 N (actuating force at

which is safely switched)

Max. travel

Emergency stop 12.5 mm

配線図:
配線図
寸法図:
寸法図
ファイルをダウンロード
購入場所
カートに追加
704.915.4/DFS-1

704.915.4/DFS-1

スイッチエレメント - 新タイプ

電気的特性
スイッチング電圧とスイッチング電流:

DIN EN IEC 60947-5-1 準拠

電圧

DC13

AC15

24 V

4.0 A

8.0 A

60 V

1.5 A

8.0 A

110 V

1.0 A

120 V

8.0 A

230 V

0.4 A

7.0 A

400 V

0.2 A

5.0 A

500 V

0.15 A

4.0 A

UL 60947-5-1 準拠

電圧

電力

24 VDC

4.0 A, Pilot duty

60 VDC

1.5 A, Pilot duty

120 VDC

1.0 A, Pilot duty

240 VDC

0.4 A, Pilot duty

415 VDC

0.2 A, Pilot duty

480 VDC

0.14A, Pilot duty

120 VAC

8.0 A, Pilot duty

240 VAC

7.0 A, Pilot duty

415 VAC

5.0 A, Pilot duty

480 VAC

4.0 A, Pilot duty

Ue = 400 V を超える電圧の場合、

グリッドの寸法は

35 mm x 50 mm 以上である必要があります。

接点:
1 NC / 1 FS
定格インパルス耐電圧 Uimp:
4 kV
定格絶縁電圧 Ui:
500 V
推奨最低動作データ:

金めっき銀接点

電圧

24 VDC

110 VDC

電流

5 mA

2 mA

銀接点

電圧

24 VDC

110 VDC

電流

50 mA

10 mA

スイッチング定格:
500 V @ 10 A
電気的寿命:
5万回操作 (500 VAC, 10 A)
汚染度:
3
規格:
スイッチは、「低電圧スイッチングデバイスの規格」DIN EN IEC UL 60947-5-1に準拠
熱電流 Ith:
EN IEC 60947-5-1 による最大電流 10 A
機械的特性
端子:
ダブルプラグインターミナル, 6.3 x 0.8 mm
接点 材質:
スイッチング方式:
スローメークスイッチングエレメント
スイッチングシステム:
ダブルブレーク、スローメイクスイッチングエレメントは、1つまたは2つの独立した接点システムを備えており、ノーマルオープンまたはノーマルクローズ接点として動作します。ノーマルクローズ接点は強制開離されます。
強制動作によるスローメイク接点は、高いスイッチ定格に最適です。
操作力:
1 NC 約 2 N, 1 NO 約 3 N
電線断面図:
ダブルプラグイン接続 2 x 6.3 mm x 0.8 mm
重量:
0.024 kg
周辺条件
IP保護等級:
IP00
使用温度:
- 40 ° C ~ + 55 ° C
保存温度:
- 40 ° C ... + 85 ° C
耐衝撃性:
(単発衝撃、半正弦波) 300 m/s²、パルス幅 18 ms、DIN EN 60068-2-27 に準拠
耐振動性:
(正弦波)100 m/s²、10 Hz…500 Hz、DIN EN 60068-2-6 準拠、DIN EN 61373 準拠の広帯域ノイズ増加、クラス 1B
耐候性:
相対湿度 10 %rh ... 95 %rh (結露なし) DIN EN IEC 60721-3-1 クラス 1C1 準拠のオリジナルパッケージ
認証
認証:
CB (IEC 60947-5-1), cULus, DNV, VDE
準拠:
CE, CCC, UKCA
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
スイッチエレメント - 新タイプ, スローメークスイッチングエレメント, 500 V @ 10 A, 銀, 1 NC / 1 FS, ダブルプラグインターミナル, 6.3 x 0.8 mm
ヒント:
長寿命、極めて短い反発時間、安定した接触抵抗を特長。
3番目のスイッチングエレメントには、ターミナルマーキングインサートを別途注文してください
使用温度:その他の温度はお問い合わせください
保護要件が強化された用途には、適切なエンクロージャーが必要です。北米では、製品は UL 50E タイプ 2 以上のエンクロージャーに設置する必要があります。
特殊要件:

Special requirements for positive-opening auxiliary current switches

Positive opening travel

Emergency stop 12.5 mm

Minimum force

Emergency stop 50 N (actuating force at

which is safely switched)

Max. travel

Emergency stop 12.5 mm

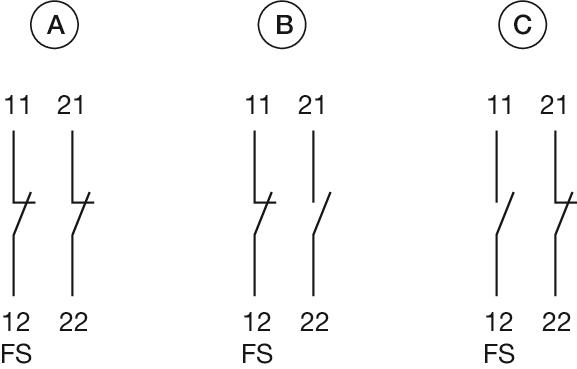

配線図:
配線図
A = 取付け済み、アクチュエーターなし
B = 搭載、アクチュエーターあり
C = 非装着、アクチュエーターなし

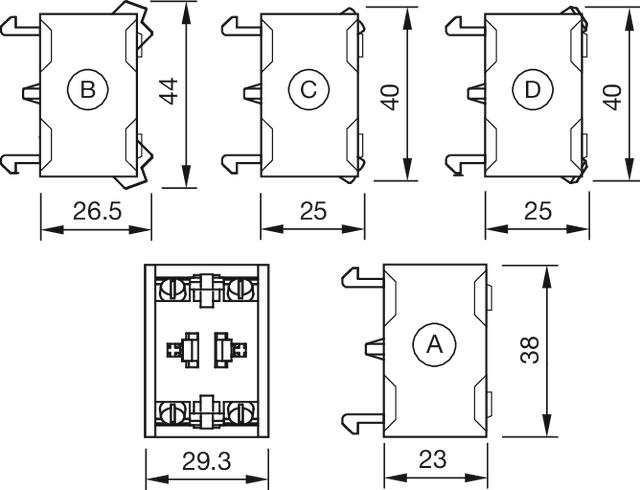

寸法図:
寸法図
