Pulsador luminoso, Serie 51, Ø 25 mm, iluminado, rasante, 2 NO, Oro, IP65, Terminal universal, 2 x 0,5 mm
- 61-9841.0A
- 51-481.036F
- 61-9933.1
- 10-2J12.1069
- Lente Color
- Lente Material
- Forma de la iluminación
- Función de conmutación
- Capacidad de conmutación
- Terminal
- Sistema de conmutación
- Configuración de contactos
- Color del marco frontal
- Material del marco frontal
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 51
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Aluminio
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Luminaria Color:
- Blanco
- Forma de la iluminación:
- Punto
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Configuración de contactos:
- 2 NO
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Material del contacto:
- Oro
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento de nivelación baja
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Peso total:
- 0.014 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
Otros
- Color de la carcasa:
- Negro
- Características:
- Para indicador luminoso, pulsador y pulsador luminoso
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Material:
- Aluminio
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- opaco
- Forma de la iluminación:
- Punto
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 19.7 mm, iluminable, Negro, rasante, Aluminio
- Dimensiones:
- Ø 19.7 mm
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Diseño:
- rasante
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Contactos:
- 2 NO
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto entre todos los terminales y tierra, de acuerdo con IEC 61058-1, Parte 15
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Material del contacto:
- Oro
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento de nivelación baja
- Sistema de conmutación Texto adicional:
- Este elemento de conmutación de nivel bajo se ha desarrollado para capacidades de conmutación y circuitos electrónicos bajos. El mecanismo de conmutación garantiza una conmutación segura incluso en rangos desde unos pocos μA/μV hasta 100 mA/42 VCCContacto momentáneo de interrupción individual, contacto normalmente cerrado o contacto normalmente abierto con 4 puntos de contacto independientes. 2 contactos de pulsador por elemento de conmutación, posibilidad de combinación de contacto normalmente cerrado y contacto normalmente abierto.Entre sus características especiales se incluyen una larga vida útil, un tiempo de rebote extremadamente bajo y una resistencia de los contactos estable
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 1,8 … 3,5 N
- Recorrido de operación / distancia de actuación:
- 3 mm
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Detalles de terminal 1:
- Las conexiones universales permiten montar los dispositivos en placas de circuito impreso y también pueden utilizarse como conexiones soldables o enchufablesPara estas conexiones ofrecemos bases de enchufe que, soldadas a una placa de circuito impreso, permiten una conexión enchufable al pulsador
- Peso:
- 0.007 kg
Condición ambiental
- Protección frontal:
- IP65, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- 15 g durante 11 ms, según DIN EN 60512-4-3, DIN EN 60068-2-27 (choques simples, sem isenoidal)
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, iluminable, 2 NO, Mantenido, Terminal universal, 2 x 0,5 mm, IP65, según DIN EN 60529
- Color de la carcasa:
- Negro

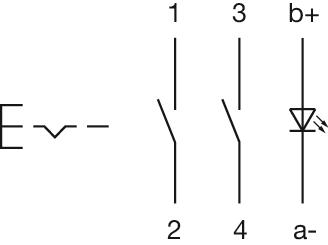

- Esquema de conexión:

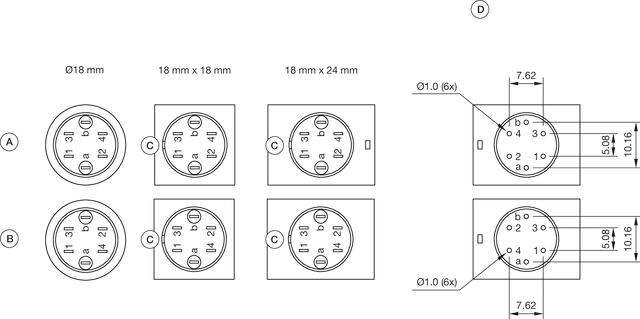

- Disposición de los componentes:
A = Terminal universal (Trasero)
B = Terminal enchufable (Trasero)
C = Dispositivo anti-rotación

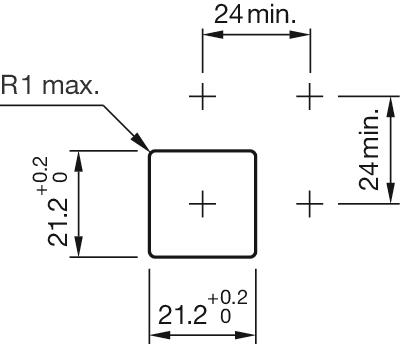

D = Leyenda de perforación (lado del componente)- Orificios de montaje:

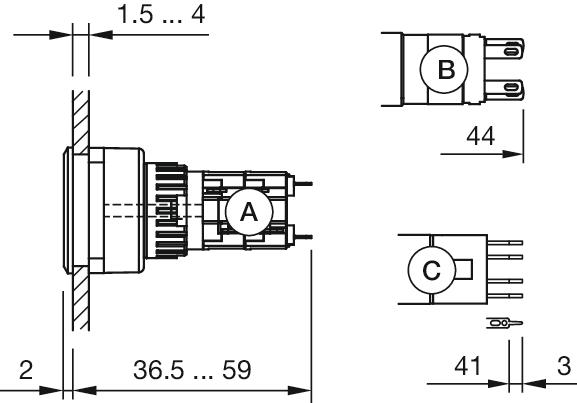

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Aluminio
Montaje
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.004 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, Ø 25 mm, Ø 19,7 mm, Negro, Aluminio
- Dimensiones:
- Ø 25 mm
- Dimensión interna:
- Ø 19,7 mm
- Características:
- Para indicador luminoso, pulsador y pulsador luminoso
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción

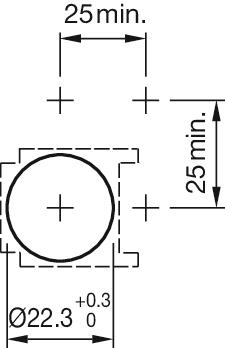

- Orificios de montaje:
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Blanco, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
