Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico, según UL 94 V0
Plástico, según UL 94 V0
elegir...
Dimensiones frontales
Ø 25 mm
Ø 25 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Símbolo
ON/OFF
ON/OFF
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Incoloro
Incoloro
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Forma de la iluminación
Símbolo
Símbolo
elegir...
Luminaria Color
Rojo
Rojo
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal enchufable, 2,8 x 0,5 mm
Terminal enchufable, 2,8 x 0,5 mm
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Atrás
Indicador con elemento de la lámpara, Serie 61, Ø 25 mm, rasante, IP65, Terminal enchufable, 2,8 x 0,5 mm
- 61-9643.702
- 61-0000.02
- 61-9933.10
- 10-2J12.1062
- Lente Color
- Lente Material
- Símbolo
- Forma de la iluminación
- Color del marco frontal
- Material del marco frontal
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Indicador
- Series:
- Serie 61
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico, según UL 94 V0
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Símbolo:
- ON/OFF
- Luminaria Color:
- Rojo
- Forma de la iluminación:
- Símbolo
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 330 mcd
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Par de apriete:
- máx. 0.5 Nm
- Peso total:
- 0.011 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
Otros
- Material de la carcasa:
- Plástico, según UL 94 V0, autoextinguible
- Características:
- Para indicador luminoso, pulsador y pulsador luminoso
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Símbolo:
- ON/OFF
- Forma de la iluminación:
- Símbolo
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 19.7 mm, iluminable, ON/OFF, Incoloro, rasante, Plástico
- Dimensiones:
- Ø 19.7 mm
- Notas:
- El color gris plateado se aplica mediante serigrafía y está provisto de una capa protectora adicional. Para más información, véanse los datos técnicosPruebas químicas y mecánicas:1. resistencia al lavado según EN 61058-1 sección 8.9 (gasolina, agua destilada, alcohol diluido)2ª prueba de graffiti killer3. agente limpiador de ferrocarriles (Walo)4. resistencia al calor húmedo y seco5. Prueba UV según EN 60068-2-5/56 días
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Par de apriete:
- máx. 0.5 Nm
- Peso:
- 0.006 kg
Condición ambiental
- Grado de protección IP:
- IP40 trasero, según EN IEC 60529, IP67 frontal, según EN IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Terminal enchufable, 2,8 x 0,5 mm
- Material de la carcasa:
- Plástico, según UL 94 V0, autoextinguible
- Esquema de conexión:

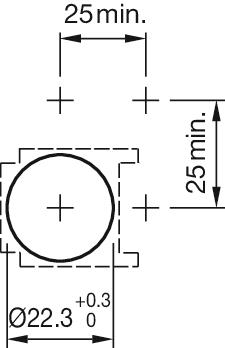

- Orificios de montaje:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico, según UL 94 V0
Montaje
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.003 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, Ø 25 mm, Ø 19,7 mm, Negro, Plástico, según UL 94 V0
- Dimensiones:
- Ø 25 mm
- Dimensión interna:
- Ø 19,7 mm
- Características:
- Para indicador luminoso, pulsador y pulsador luminoso
- Orificios de montaje:
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Rojo
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 330 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Rojo, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
