Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico, según UL 94 V0
Plástico, según UL 94 V0
elegir...
Dimensiones frontales
Ø 25 mm
Ø 25 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Símbolo
ON/OFF
ON/OFF
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Verde
Verde
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Forma de la iluminación
Símbolo
Símbolo
elegir...
Luminaria Color
Verde
Verde
elegir...
Características eléctricas
Configuración de contactos
1 NC
1 NC
elegir...
Capacidad de conmutación
250 V AC/DC @ 5 A
250 V AC/DC @ 5 A
elegir...
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal enchufable, 2,8 x 0,5 mm
Terminal enchufable, 2,8 x 0,5 mm
elegir...
Etapas de conmutación
2 posiciones
2 posiciones
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Mantenido o Momentáneo
Mantenido o Momentáneo
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Otros
Material
Plástico, según UL 94 V0
Plástico, según UL 94 V0
elegir...
Atrás
Pulsador luminoso, Serie 61, Ø 25 mm, iluminado, rasante, 1 NC, Plata, IP65, Terminal enchufable, 2,8 x 0,5 mm
- 61-9643.502
- 61-1300.0
- 61-9933.10
- 61-8440.12-OUL
- 10-2J12.1065
- Lente Color
- Lente Material
- Símbolo
- Forma de la iluminación
- Función de conmutación
- Color del marco frontal
- Material del marco frontal
- Capacidad de conmutación
- Terminal
- Material del contacto
- Sistema de conmutación
- Configuración de contactos
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 61
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico, según UL 94 V0
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Símbolo:
- ON/OFF
- Luminaria Color:
- Verde
- Forma de la iluminación:
- Símbolo
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Corriente alterna con contacto de plata o contacto de plata con baño de oro
Categoría de servicio AC-15 según la norma EN IEC 60947-5-1
Voltaje
125 VAC
250 VAC
Corriente
2,5 A
2 A
CC con contacto de plata o contacto de plata con baño de oro
Categoría de servicio DC-13 según EN IEC 60947-5-1
Voltaje
250 VCC
Corriente
0,15 A
- Configuración de contactos:
- 1 NC
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 4 - 7 mA ±15 %
- Capacidad de conmutación:
- 250 V AC/DC @ 5 A
- Vida útil eléctrica:
- ≥50 000 ciclos de operación a 250 VAC, 2A, cosφ 0,95,
- Intensidad de la luz:
- 1050 mcd
- Corriente térmica Ith:
- 5 A
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Material del contacto:
- Plata
- Función de conmutación:
- Mantenido o Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Etapas de conmutación:
- 2 posiciones
- Par de apriete:
- máx. 0.5 Nm
- Peso total:
- 0.016 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
Otros
- Material:
- Plástico, según UL 94 V0
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico, según UL 94 V0, autoextinguible
- Características:
- Se puede cambiar una vez de la función Momentáneo a la acción mantenida
- Número máximo de elementos de conmutación:
- 1
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 5 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Símbolo:
- ON/OFF
- Forma de la iluminación:
- Símbolo
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 19.7 mm, iluminable, ON/OFF, Verde, rasante, Plástico
- Dimensiones:
- Ø 19.7 mm
- Notas:
- El color gris plateado se aplica mediante serigrafía y está provisto de una capa protectora adicional. Para más información, véanse los datos técnicosPruebas químicas y mecánicas:1. resistencia al lavado según EN 61058-1 sección 8.9 (gasolina, agua destilada, alcohol diluido)2ª prueba de graffiti killer3. agente limpiador de ferrocarriles (Walo)4. resistencia al calor húmedo y seco5. Prueba UV según EN 60068-2-5/56 días
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Característica mecánica
- Función de conmutación:
- Mantenido o Momentáneo
- Vida útil mecánica:
- según DIN/IEC 60512-5-6 y EN/IEC 60947-5-1, 1 millón de ciclos de operación (mantenida), 2 millones de ciclos de operación (momentánea)
- Fuerza de actuación:
- 3 N ... 5 N Elemento conmutador de ruptura brusca, 3.5 ... 11 N Elemento de conmutación de ruptura lenta
- Recorrido de operación / distancia de actuación:
- 3 mm
- Par de apriete:
- máx. 0.5 Nm
- Peso:
- 0.004 kg
Condición ambiental
- Grado de protección IP:
- IP40 trasero, según EN IEC 60529, IP67 frontal, según EN IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, iluminable, Mantenido o Momentáneo
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico, según UL 94 V0, autoextinguible
- Características:
- Se puede cambiar una vez de la función Momentáneo a la acción mantenida
- Esquema de conexión:

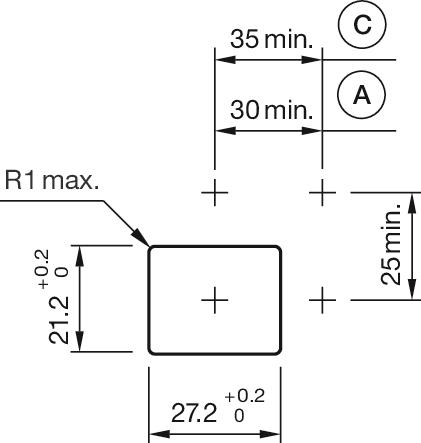

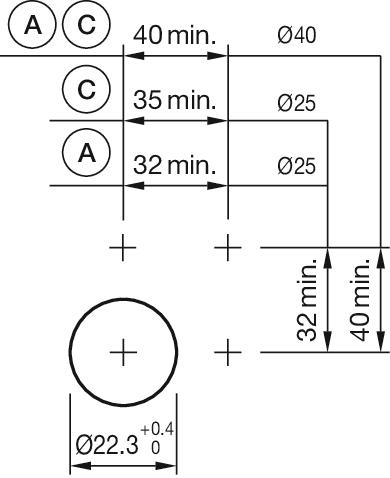

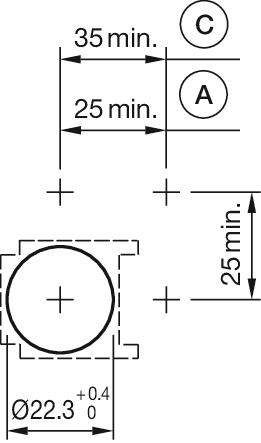

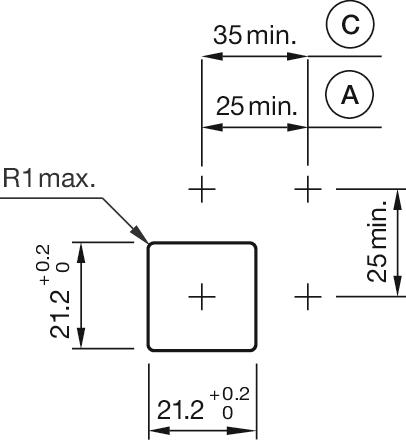

- Orificios de montaje:
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
A = Terminal enchufable 2,8 mm x 0,5 mm
B = Terminal de soldadura

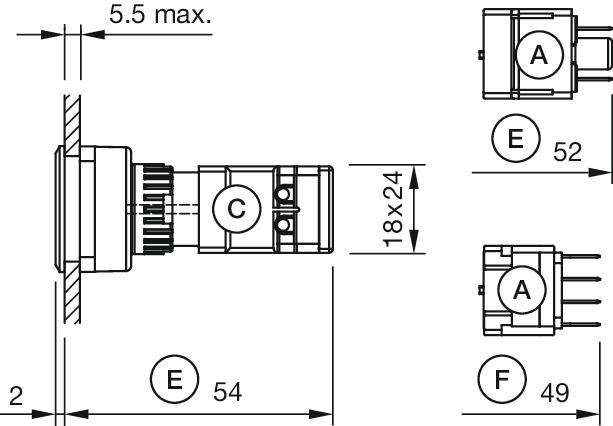

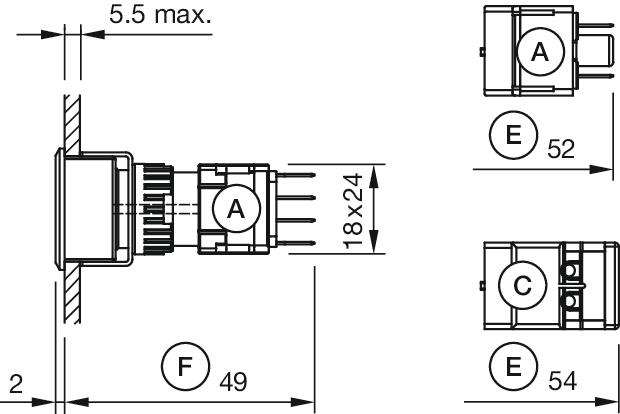

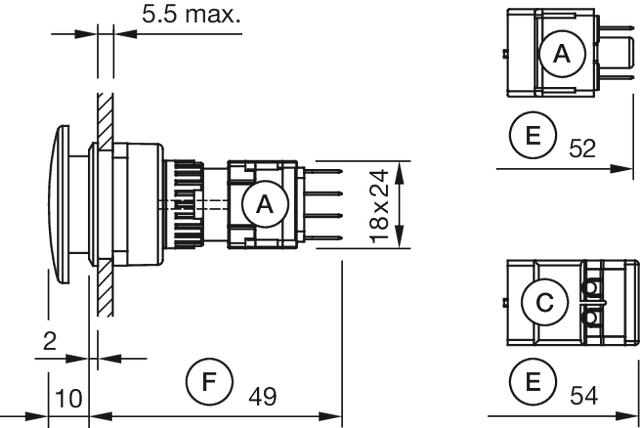

C = Conexión de tornillo- Dimensiones:
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Terminal de tornillo
E = Elemento de conmutación de ruptura lenta por pulsador
F = Elemento conmutador de ruptura brusca
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Terminal de tornillo
E = Elemento de conmutación de ruptura lenta por pulsador
F = Elemento conmutador de ruptura brusca
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
E = Elemento de conmutación de ruptura lenta por pulsador
F = elemento conmutador de ruptura brusca
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico, según UL 94 V0
Montaje
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.003 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, Ø 25 mm, Ø 19,7 mm, Negro, Plástico, según UL 94 V0
- Dimensiones:
- Ø 25 mm
- Dimensión interna:
- Ø 19,7 mm
- Características:
- Para indicador luminoso, pulsador y pulsador luminoso
- Orificios de montaje:
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Corriente alterna con contacto de plata o contacto de plata con baño de oro
Categoría de servicio AC-15 según la norma EN IEC 60947-5-1
Voltaje
125 VAC
250 VAC
Corriente
2,5 A
2 A
CC con contacto de plata o contacto de plata con baño de oro
Categoría de servicio DC-13 según EN IEC 60947-5-1
Voltaje
250 VCC
Corriente
0,15 A
- Contactos:
- 1 NC
- Tensión de funcionamiento nominal Ue:
- 250 VAC/VCC según EN IEC 60947-1
- Tensión nominal soportada a los impulsos Uimp:
- 4 kV, según EN/IEC 60947-5-1
- Tensión de aislamiento nominal Ui:
- 320 VAC, según EN / IEC 60947-5-1
- Datos mínimos de funcionamiento recomendados:
Voltaje
20 VAC/DC
Corriente
100 mA
- Capacidad de conmutación:
- 250 V AC/DC @ 5 A
- Vida útil eléctrica:
- ≥50 000 ciclos de operación a 250 VAC, 2A, cosφ 0,95,
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto, según DIN / IEC 60512-2 entre todos los terminales y tierra
- Categoría de sobretensión:
- III, según EN / IEC 60947-5-1
- Grado de polución:
- 2, según EN IEC 60947-1
- Clase de protección:
- II, según EN / IEC 61058-1
- Normas:
- Los dispositivos cumplen la «Normativa para aparamenta de baja tensión» EN IEC 61058-1, EN IEC 60947-5-1
- Corriente térmica Ith:
- 5 A
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Material del contacto:
- Plata
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Sistema de conmutación de acción rápida, autolimpiante y de doble ruptura con anchura de apertura de contactos de 2 mm x 0.5 mm (interruptor con anchura de apertura de contactos pequeña según EN IEC 61058-1)Los elementos de conmutación están disponibles opcionalmente con las siguientes funciones de conmutación: de uno a tres contactos normalmente abiertos o normalmente cerrados, o cualquier combinación de NO y NC con terminales para T1 3/4 LED o lámpara incandescenteEl número de elementos de conmutación no puede ser superior a tres. Los elementos de conmutación especialmente diseñados para los actuadores de 3 posiciones están equipados con un máximo de 2 NC o 2 NO o una combinación de ambos. El número de elementos de conmutación no puede ser superior a dos
- Etapas de conmutación:
- 2 posiciones
- Sección del cable:
- 1 cable flexible: 0.5 ... 0.75 mm²1 cable muy flexible: 0.5 mm²1 cable rígido: 0.5 ... 1.5 mm²2 cables rígidos: 0.75 mm²2 cables flexibles: 0.5 mm²
- Peso:
- 0 kg
Condición ambiental
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 100 m / s² ancho de impulso 11 ms, 3 ejes (sem isenoidal EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
- Resistencia ambiental:
- Calor húmedo, cíclico 96 horas, + 25 °C/97 %, +55 °C/93 % humedad relativa, según EN IEC 60068-2-30Calor húmedo, constante 56 días, + 40 °C/93 % de humedad relativa, según EN IEC 60068-2-78Cambio rápido de temperatura 100 ciclos, - 40 °C _ + 80 °C, según EN _ IEC 60068-2-14
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL, VDE
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación, Elemento conmutador de ruptura brusca, 250 V AC/DC @ 5 A, Plata, 1 NC, Terminal enchufable, 2,8 x 0,5 mm
- Material:
- Plástico, según UL 94 V0
- Notas:
- Con conexión de la lámpara
- Esquema de conexión:
- Disposición de los componentes:
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Verde
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 4 - 7 mA ±15 %
- Intensidad de la luz:
- 1050 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Verde, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
