Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico, según UL 94 V0
Plástico, según UL 94 V0
elegir...
Dimensiones frontales
Ø 25 mm
Ø 25 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Lente Forma
seta
seta
elegir...
Lente Color
Rojo
Rojo
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
no iluminable
no iluminable
elegir...
Características eléctricas
Configuración de contactos
1 NC + 1 NO
1 NC + 1 NO
elegir...
Capacidad de conmutación
250 V @ 3 A
250 V @ 3 A
elegir...
Característica mecánica
Terminal
Terminal PCB
Terminal PCB
elegir...
Etapas de conmutación
2 posiciones
2 posiciones
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Oro
Oro
elegir...
Función de conmutación
Mantenido
Mantenido
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Atrás
Pulsador de seta, Serie 71, Ø 25 mm, no iluminado, rasante, 1 NC + 1 NO, Oro, IP65, Terminal PCB
- 61-9593.2
- 71-612.0
- 61-9933.10
- 71-671.026
- Lente Color
- Función de conmutación
- Dimensiones frontales
- Color del marco frontal
- Material del marco frontal
- Etapas de conmutación
- Configuración de contactos
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador de seta
- Series:
- Serie 71
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico, según UL 94 V0
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico
- Lente Iluminación:
- no iluminable
- Lente Forma:
- seta
- Lente Óptica:
- opaco
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Categoría de servicio de corriente alterna cosφ 0,7 ... 0,8 según EN IEC 60947-5-1
Voltaje
250 VAC
Corriente
3 A
Corriente continua según EN IEC 60947-5-1
Voltaje
24 VDC
250 VDC
Corriente
3 A
0,5 A
- Configuración de contactos:
- 1 NC + 1 NO
- Capacidad de conmutación:
- 250 V @ 3 A
Característica mecánica
- Terminal:
- Terminal PCB
- Material del contacto:
- Oro
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Etapas de conmutación:
- 2 posiciones
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Peso total:
- 0.017 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico, según UL 94 V0
- Características:
- Mantenido de los agujeros de montaje de la placa frontal debe coincidir con los agujeros PCB Ø 3.5 mm
- Número máximo de elementos de conmutación:
- 1
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico
- Lente Iluminación:
- no iluminable
- Lente Forma:
- seta
- Lente Óptica:
- opaco
Característica mecánica
- Peso:
- 0.003 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 32 mm, no iluminable, Rojo, seta, Plástico
- Dimensiones:
- Ø 32 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Categoría de servicio de corriente alterna cosφ 0,7 ... 0,8 según EN IEC 60947-5-1
Voltaje
250 VAC
Corriente
3 A
Corriente continua según EN IEC 60947-5-1
Voltaje
24 VDC
250 VDC
Corriente
3 A
0,5 A
- Resistencia a la sobretensión:
- 2500 VAC, 50 Hz, 1 minuto, según DIN / IEC 60512-2 entre todos los terminales y tierra
- Datos mínimos de funcionamiento recomendados:
Voltaje
5 VAC/DC
Corriente
10 mA
Característica mecánica
- Función de conmutación:
- Mantenido
- Sistema de conmutación Texto adicional:
- Sistema de conmutación auto-limpieza de doble ruptura, 1 contacto normalmente cerrado y 1 contacto normalmente abierto por elemento de conmutación
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 3 N ... 7 N
- Recorrido de operación / distancia de actuación:
- aprox. 3 mm
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Peso:
- 0.005 kg
Condición ambiental
- Grado de protección IP:
- IP65 frontal
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 500 m/s² anchura de impulso 11 ms, 3 ejes (sem isenoidal EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
- Resistencia ambiental:
- Calor húmedo, constante 56 días, + 40 °C/93 % de humedad relativa, según EN IEC 60068-2-78
Certificado
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, iluminable, Mantenido
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico, según UL 94 V0
- Características:
- Mantenido de los agujeros de montaje de la placa frontal debe coincidir con los agujeros PCB Ø 3.5 mm
- Notas:
- Mantenido de los agujeros de montaje de la placa frontal debe coincidir con los agujeros PCB Ø 3.5 mm
- Esquema de conexión:

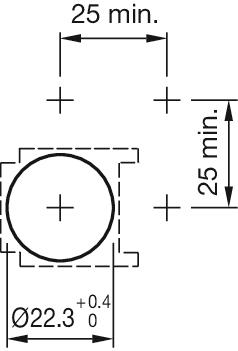

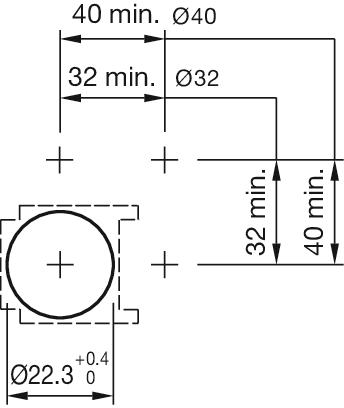

- Orificios de montaje:

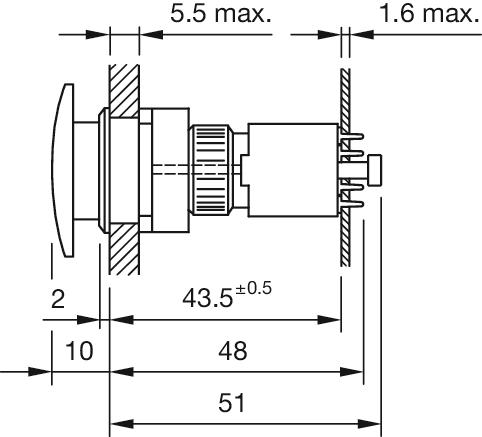

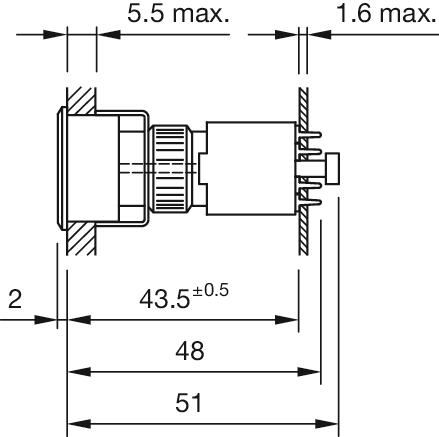

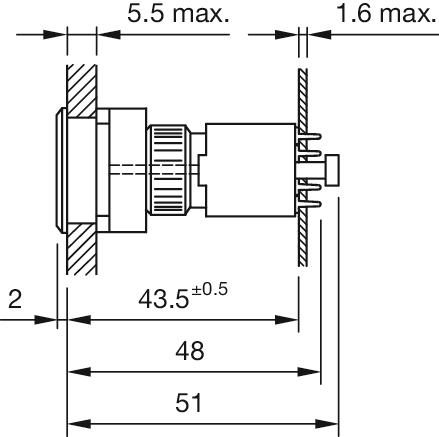

- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico, según UL 94 V0
Montaje
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.003 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, Ø 25 mm, Ø 19,7 mm, Negro, Plástico, según UL 94 V0
- Dimensiones:
- Ø 25 mm
- Dimensión interna:
- Ø 19,7 mm
- Características:
- Para indicador luminoso, pulsador y pulsador luminoso

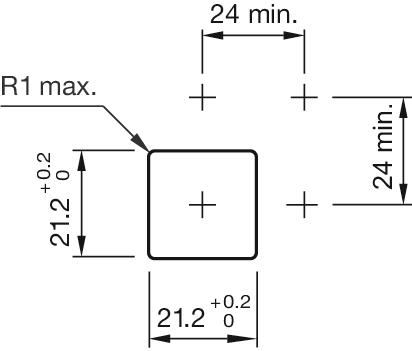

- Orificios de montaje:
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Contactos:
- 1 NC / 1 NO
- Capacidad de conmutación:
- 250 V @ 3 A
Característica mecánica
- Terminal:
- Terminal PCB
- Material del contacto:
- Oro
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Etapas de conmutación:
- 2 posiciones
- Peso:
- 0.006 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación, Elemento conmutador de ruptura brusca, 250 V @ 3 A, Oro, 1 NC / 1 NO, Terminal PCB
- Material de la carcasa:
- Plástico, según UL 94 V0
- Características:
- Pasador de bloqueo incluido
- Notas:
- Pasador de bloqueo incluido
- Esquema de conexión:
- Disposición de los componentes:
A = Terminales (lado Trasero)
B = Leyenda de perforación (lado de los componentes)
C = No metálico
D = Almohadilla de Cu
E = Esquema de conexiones (lado componente)
F = 1er interruptor
G = Elemento de conmutación 2 contactos normalmente cerrados (NC) + 2 contactos normalmente cerrados (NA), Ref. 71-672.026
H = 2º interruptor
I = Elemento de conmutación 1 contacto normalmente cerrado (NC) + 1 contacto normalmente abierto (NO), Ref. 71-671.026
J = Elemento de iluminación, Ref. 71-672.026
K = X1 Cátodo de lámpara (-)
L = X2 Ánodo de lámpara (+)
M = 1-2 Contacto normalmente cerrado (NC)
N = 3-4 Contacto normalmente abierto
O = 5 Orificio para el pasador de bloqueo giratorio
P = Medida frontal mín.
Q = Posición del pasador de bloqueo
R = Atención:
La cuadrícula de los orificios de la placa de circuito impreso Ø 3,5 debe coincidir con los orificios de fijación de la placa frontal
S = Ranura en el actuador
