Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Color
Negro
Negro
elegir...
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Aluminio
Aluminio
elegir...
Dimensiones frontales
Ø 25 mm
Ø 25 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Lente Color
Negro
Negro
elegir...
Lente Iluminación
no iluminable
no iluminable
elegir...
Características eléctricas
Configuración de contactos
1 NC + 1 NO
1 NC + 1 NO
elegir...
Capacidad de conmutación
250 V AC/DC
250 V AC/DC
elegir...
Característica mecánica
Terminal
Terminal enchufable, 2,8 x 0,5 mm
Terminal enchufable, 2,8 x 0,5 mm
elegir...
Etapas de conmutación
3 posiciones
3 posiciones
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Mantenido (a) - Descanso - Momentáneo
Mantenido (a) - Descanso - Momentáneo
elegir...
Ángulo de conmutación
90° izquierda / 42° derecha
90° izquierda / 42° derecha
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Otros
Material
Plástico
Plástico
elegir...
Atrás
Conmutador de llave, Serie 61, Ø 25 mm, rasante, 1 NC + 1 NO, Terminal enchufable, 2,8 x 0,5 mm
- 61-9210.0
- 61-2802.0/D
- 61-9932.1
- 61-8574.12
- Función de conmutación
- Etapas de conmutación
- Ángulo de conmutación
- Color del marco frontal
- Material del marco frontal
- Terminal
- Material del contacto
- Etapas de conmutación
- Sistema de conmutación
- Capacidad de conmutación
- Configuración de contactos
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Conmutador de llave
- Series:
- Serie 61
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Aluminio
- Color:
- Negro
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Iluminación:
- no iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Corriente alterna con contacto de plata o contacto de plata con baño de oro
Categoría de servicio AC-15 según la norma EN IEC 60947-5-1
Voltaje
125 VAC
250 VAC
Corriente
2,5 A
2 A
CC con contacto de plata o contacto de plata con baño de oro
Categoría de servicio DC-13 según EN IEC 60947-5-1
Voltaje
250 VCC
Corriente
0,15 A
- Configuración de contactos:
- 1 NC + 1 NO
- Capacidad de conmutación:
- 250 V AC/DC
- Vida útil eléctrica:
- ≥50 000 ciclos de operación a 250 VAC, 2A, cosφ 0,95,
- Corriente térmica Ith:
- 5 A
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Material del contacto:
- Plata
- Función de conmutación:
- Mantenido (a) - Descanso - Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Etapas de conmutación:
- 3 posiciones
- Ángulo de conmutación:
- 90° izquierda / 42° derecha
- Par de apriete:
- máx. 0.5 Nm
- Peso total:
- 0.079 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
Otros
- Material:
- Plástico
- Material de la carcasa:
- Plástico, según UL 94 V0, autoextinguible
- Características:
- Bloqueo estándar: DOM 311
- Número máximo de elementos de conmutación:
- 1
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Forma frontal:
- redondo
- Color:
- Negro
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Iluminación:
- no iluminable
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador de bloqueo por llave, Ø 18 mm, no iluminable, Negro
- Dimensiones:
- Ø 18 mm
- Material:
- Plástico
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Descarga electrostática (ESD):
- 11 kV
Característica mecánica
- Función de conmutación:
- Mantenido (a) - Descanso - Momentáneo
- Etapas de conmutación:
- 3 posiciones
- Ángulo de conmutación:
- 90° izquierda / 42° derecha
- Vida útil mecánica:
- según DIN/IEC 60512-5-6 y EN/IEC 60947-5-1, 50 000 ciclos de operación
- Fuerza de actuación:
- 0.025...0.1 Nm Elemento conmutador de ruptura brusca, 0.4 ... 0.16 Nm Elemento de conmutación de ruptura lenta
- Recorrido de operación / distancia de actuación:
- aprox. 42°/90°
- Par de apriete:
- máx. 0.5 Nm
- Peso:
- 0.065 kg
Condición ambiental
- Grado de protección IP:
- IP40 trasero, según EN IEC 60529, IP67 frontal, según EN IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Mantenido (a) - Descanso - Momentáneo
- Material de la carcasa:
- Plástico, según UL 94 V0, autoextinguible
- Características:
- Bloqueo estándar: DOM 311
- Posiciones de conmutación:
- Esquema de conexión:

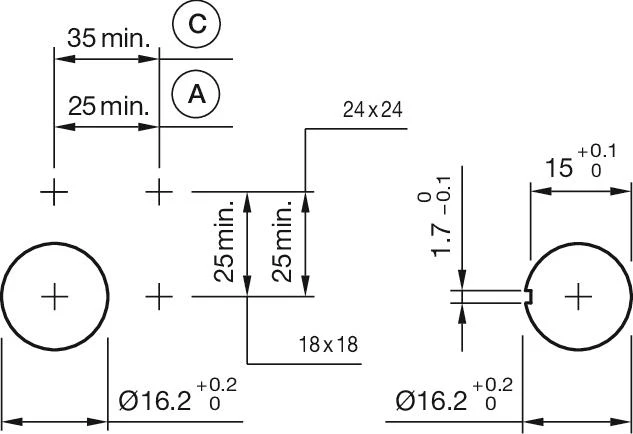

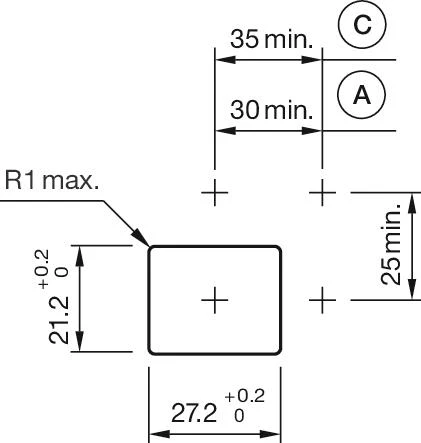

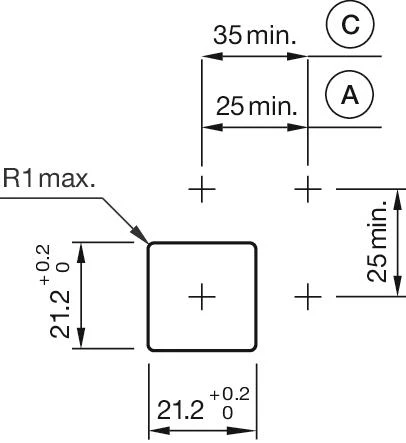

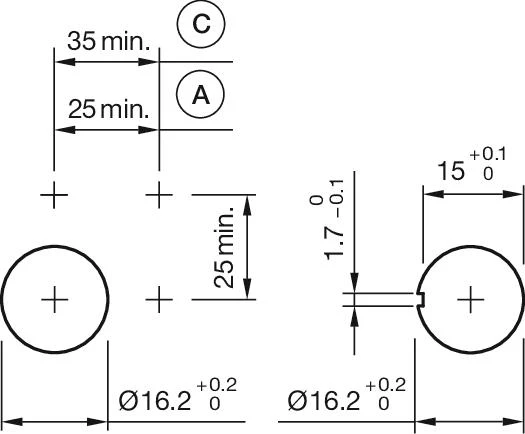

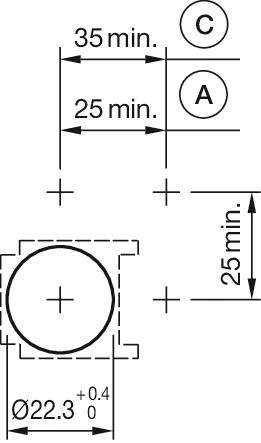

- Orificios de montaje:
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
A = Terminal enchufable 2,8 mm x 0,5 mm

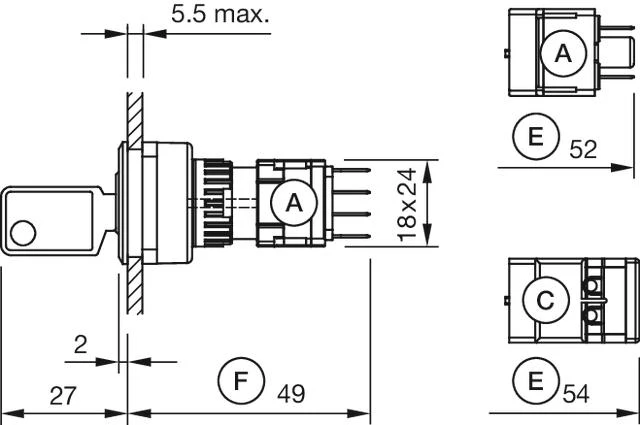

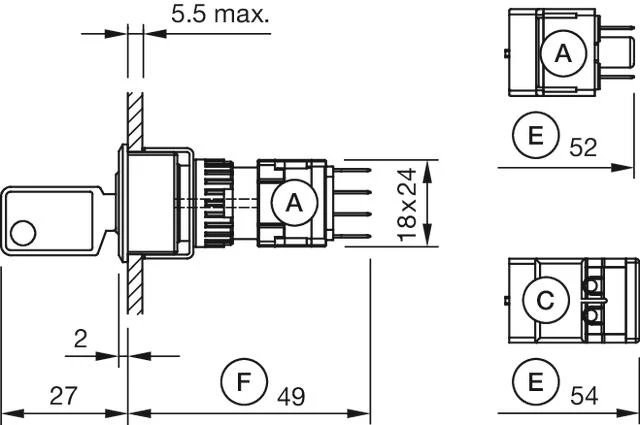

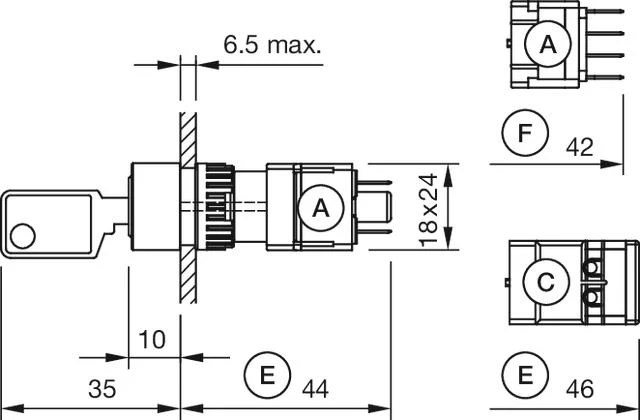

C = Conexión de tornillo- Dimensiones:
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Terminal de tornillo
E = Elemento de conmutación de ruptura lenta por pulsador
F = Elemento conmutador de ruptura brusca
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Conexión de tornillo
E = Elemento de conmutación de ruptura lenta por pulsador
F = elemento conmutador de ruptura brusca
A = Terminal enchufable 2,8 mm x 0,5 mm
C = Terminal de tornillo
E = Elemento de conmutación de ruptura lenta por pulsador
F = Elemento conmutador de ruptura brusca
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 25 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Aluminio
Montaje
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.008 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal con aro anti-rotación, Ø 25 mm, Ø 18 mm, Negro, Aluminio
- Dimensiones:
- Ø 25 mm
- Dimensión interna:
- Ø 18 mm
- Características:
- Para selector
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción
- Orificios de montaje:
A = Terminal enchufable 2,8 mm x 0,5 mm
B = Terminal de soldadura
C = Conexión de tornillo
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Corriente alterna con contacto de plata o contacto de plata con baño de oro
Categoría de servicio AC-15 según la norma EN IEC 60947-5-1
Voltaje
125 VAC
250 VAC
Corriente
2,5 A
2 A
CC con contacto de plata o contacto de plata con baño de oro
Categoría de servicio DC-13 según EN IEC 60947-5-1
Voltaje
250 VCC
Corriente
0,15 A
- Contactos:
- 1 NC / 1 NO
- Tensión de funcionamiento nominal Ue:
- 250 VAC/VCC según EN IEC 60947-1
- Tensión nominal soportada a los impulsos Uimp:
- 4 kV, según EN/IEC 60947-5-1
- Tensión de aislamiento nominal Ui:
- 320 VAC, según EN / IEC 60947-5-1
- Datos mínimos de funcionamiento recomendados:
Voltaje
20 VAC/DC
Corriente
100 mA
- Capacidad de conmutación:
- 250 V AC/DC
- Vida útil eléctrica:
- ≥50 000 ciclos de operación a 250 VAC, 2A, cosφ 0,95,
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto, según DIN / IEC 60512-2 entre todos los terminales y tierra
- Categoría de sobretensión:
- III, según EN / IEC 60947-5-1
- Grado de polución:
- 2, según EN IEC 60947-1
- Clase de protección:
- II, según EN / IEC 61058-1
- Normas:
- Los dispositivos cumplen la «Normativa para aparamenta de baja tensión» EN IEC 61058-1, EN IEC 60947-5-1
- Corriente térmica Ith:
- 5 A
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Material del contacto:
- Plata
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Sistema de conmutación de acción rápida, autolimpiante y de doble ruptura con anchura de apertura de contactos de 2 mm x 0.5 mm (interruptor con anchura de apertura de contactos pequeña según EN IEC 61058-1)Los elementos de conmutación están disponibles opcionalmente con las siguientes funciones de conmutación: de uno a tres contactos normalmente abiertos o normalmente cerrados, o cualquier combinación de NO y NC con terminales para T1 3/4 LED o lámpara incandescenteEl número de elementos de conmutación no puede ser superior a tres. Los elementos de conmutación especialmente diseñados para los actuadores de 3 posiciones están equipados con un máximo de 2 NC o 2 NO o una combinación de ambos. El número de elementos de conmutación no puede ser superior a dos
- Etapas de conmutación:
- 3 posiciones
- Sección del cable:
- 1 cable flexible: 0.5 ... 0.75 mm²1 cable muy flexible: 0.5 mm²1 cable rígido: 0.5 ... 1.5 mm²2 cables rígidos: 0.75 mm²2 cables flexibles: 0.5 mm²
- Peso:
- 0.005 kg
Condición ambiental
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 100 m / s² ancho de impulso 11 ms, 3 ejes (sem isenoidal EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
- Resistencia ambiental:
- Calor húmedo, cíclico 96 horas, + 25 °C/97 %, +55 °C/93 % humedad relativa, según EN IEC 60068-2-30Calor húmedo, constante 56 días, + 40 °C/93 % de humedad relativa, según EN IEC 60068-2-78Cambio rápido de temperatura 100 ciclos, - 40 °C _ + 80 °C, según EN _ IEC 60068-2-14
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL, VDE
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación, Elemento conmutador de ruptura brusca, 250 V AC/DC, Plata, 1 NC / 1 NO, Terminal enchufable, 2,8 x 0,5 mm
- Material:
- Plástico, según UL 94 V0
- Características:
- Con conexión de la lámpara
- Notas:
- Con conexión de la lámpara
- Esquema de conexión:
- Disposición de los componentes:
