Assembly settings
Gama de productos
Disponibilidad en línea
Sí
yes
elegir...
Frontal
Forma frontal
rectangular
rectangular
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
24 mm x 18 mm
24 mm x 18 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 16 mm
Ø 16 mm
elegir...
Indicadores de funcionamiento
Lente Forma
cóncavo
cóncavo
elegir...
Lente Color
Rojo
Rojo
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Características eléctricas
Configuración de contactos
2 NC + 2 NO
2 NC + 2 NO
elegir...
Capacidad de conmutación
250 V @ 3 A
250 V @ 3 A
elegir...
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal de soldadura
Terminal de soldadura
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Oro
Oro
elegir...
Función de conmutación
Momentáneo
Momentáneo
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Atrás
Pulsador luminoso, Serie 51, 24 mm x 18 mm, iluminado, elevado, 2 NC + 2 NO, Oro, IP65, Terminal de soldadura
- 51-904.2
- 51-122.0252
- 10-2J12.1069
- Forma frontal
- Lente Forma
- Lente Color
- Capacidad de conmutación
- Terminal
- Dimensiones frontales
- Forma frontal
- Función de conmutación
- Sistema de conmutación
- Configuración de contactos
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 51
Frontal
- Dimensiones frontales:
- 24 mm x 18 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 16 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- cóncavo
- Lente Óptica:
- transparente
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de conmutación y corriente conmutada:
250 VAC, 5 A (óhmico)
250 VAC, 3 A (terminal de soldadura)
250 VAC, 2 A (inductivo, cos(phi) = 0,7)
125 VAC, 3 A (inductivo, cos(phi) = 0,7)
220 VCC, 0,1 A (inductivo, L:R = 30 ms)
110 VCC, 0,2 A (inductivo, L:R = 30 ms)
60 VCC, 0,7 A (inductivo, L:R = 30 ms)
24 VCC, 2 A (inductivo, L:R = 30 ms)
- Configuración de contactos:
- 2 NC + 2 NO
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Capacidad de conmutación:
- 250 V @ 3 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Intensidad de la luz:
- 750 mcd
- Corriente térmica Ith:
- Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados3 A
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Peso total:
- 0.011 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Resistencia a vibraciones:
- 10 g a 10 Hz...1500 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4, DIN EN 60068-2-6
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Número máximo de elementos de conmutación:
- 4
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Frontal
- Forma frontal:
- rectangular
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- cóncavo
- Lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 21.5 mm x 15.3 mm, iluminable, Rojo, cóncavo, Plástico
- Dimensiones:
- 21.5 mm x 15.3 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- 24 mm x 18 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
250 VAC, 5 A (óhmico)
250 VAC, 3 A (terminal de soldadura)
250 VAC, 2 A (inductivo, cos(phi) = 0,7)
125 VAC, 3 A (inductivo, cos(phi) = 0,7)
220 VCC, 0,1 A (inductivo, L:R = 30 ms)
110 VCC, 0,2 A (inductivo, L:R = 30 ms)
60 VCC, 0,7 A (inductivo, L:R = 30 ms)
24 VCC, 2 A (inductivo, L:R = 30 ms)
- Contactos:
- 2 NC / 2 NO
- Tensión de funcionamiento nominal Ue:
- 250 VAC/VCC según EN IEC 60947-1
- Capacidad de conmutación:
- 250 V @ 3 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto entre todos los terminales y tierra, de acuerdo con IEC 61058-1, Parte 15
- Clase de protección:
- II
- Normas:
- Según EN/IEC 61058-1
- Corriente térmica Ith:
- Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados3 A
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Sistema de conmutación auto-limpieza de doble ruptura, 1 contacto normalmente cerrado y 1 contacto normalmente abierto por elemento de conmutación
- Vida útil mecánica:
- 2 millones de ciclos de operación
- Fuerza de actuación:
- 1.8 ... 6 N, depende del número de elementos de conmutación
- Recorrido de operación / distancia de actuación:
- 3 mm
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Sección del cable:
- Elemento conmutador de ruptura brusca con terminales de soldadura estañados en el lateralMáx. Diámetro del cable 2 hilos de 1.2 mmMáx. Sección de los conductores del cable trenzado 1 conductor a 1 mm²
- Peso:
- 0.008 kg
Condición ambiental
- Protección frontal:
- IP65, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- 15 g durante 11 ms, según DIN EN 60512-4-3, DIN EN 60068-2-27 (choques simples, sem isenoidal)
- Resistencia a vibraciones:
- 10 g a 10 Hz...1500 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4, DIN EN 60068-2-6
- Resistencia ambiental:
- Constante térmica de humedad, según DIN EN 60068-2-30Cambio de temperatura, según DIN EN 60068-2-14
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 30 / EU (EMC), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 24 mm x 18 mm, iluminable, rectangular, Negro, Plástico, 2 NC / 2 NO, Momentáneo, Terminal de soldadura, IP65, según DIN EN 60529
- Dimensión interna:
- 21,5 mm x 15,3 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Número máximo de elementos de conmutación:
- 4

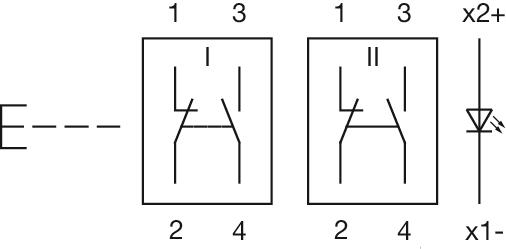

- Esquema de conexión:

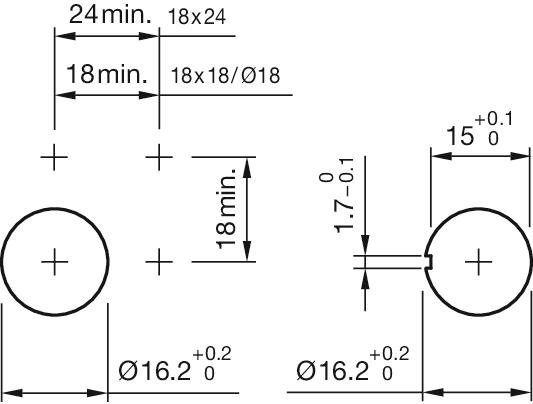

- Orificios de montaje:

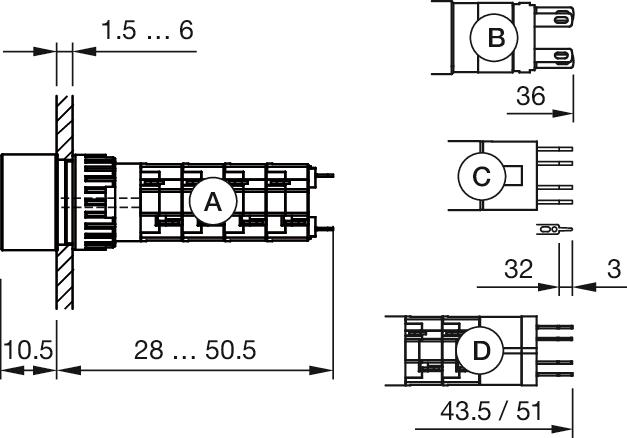

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
D = Terminal de soldadura universal
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Blanco, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
