Assembly settings
製品範囲
オンライン購入可否
はい
yes
選択...
前面
色
グレー
グレー
選択...
フロント形状
丸形
丸形
選択...
フロントベゼル 色
黒
黒
選択...
フロントベゼル 材質
プラスチック
プラスチック
選択...
フロント寸法
Ø 29 mm
Ø 29 mm
選択...
取付け
デザイン
レイズド
レイズド
選択...
取付けタイプ
パネル実装
パネル実装
選択...
取付け穴
Ø 22 mm
Ø 22 mm
選択...
電気的特性
接点構成
2 NC + 2 NO
2 NC + 2 NO
選択...
スイッチング定格
600 V AC @ 1,2 A
600 V AC @ 1,2 A
選択...
機械的特性
端子
丸端子
丸端子
選択...
スイッチング ポジション
2ポジション
2ポジション
選択...
スイッチング方式
スローメークスイッチングエレメント
スローメークスイッチングエレメント
選択...
接点 材質
銀
銀
選択...
スイッチング動作
レスト (a) - オルタネイト
レスト (a) - オルタネイト
選択...
スイッチング角度
60° 背面
60° 背面
選択...
周辺条件
IP前面保護等級
IP65
IP65
選択...
その他
素材
プラスチック
プラスチック
選択...
戻る
キースイッチ, 46シリーズ, Ø 29 mm, レイズド, 2 NC + 2 NO, 丸端子
- 46-290J.1000.7P8
- 46-2M00.1000.000
- 46-312.1Z70
- 46-312.1Z70
- 46-311.1Z70
- 46-311.1Z70
- スイッチング角度
- スイッチング ポジション
- スイッチング動作
- 端子
- 接点構成
アクセサリーカートおよび工具を追加
お客様の製品:
製品範囲
- HMI機能:
- キーロックスイッチ
- シリーズ:
- 46シリーズ
前面
- フロント寸法:
- Ø 29 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- 黒
- フロントベゼル 材質:
- プラスチック
- 色:
- グレー
取付け
- デザイン:
- レイズド
- 取付け穴:
- Ø 22.3 mm
- 取付けタイプ:
- パネル実装
電気的特性
- スイッチング電圧とスイッチング電流:
AC-15
電圧
24 V
120 V
240 V
600 V
電流
10 A
6 A
3 A
1,2 A
DC-13
電圧
24 V
120 V
240 V
電流
5 A
1,1 A
0,55 A
- 接点構成:
- 2 NC + 2 NO
- スイッチング定格:
- 600 V AC @ 1,2 A
- 熱電流 Ith:
- 10 A (IEC-EN60947-1)
機械的特性
- 端子:
- 丸端子
- 接点 材質:
- 銀
- スイッチング動作:
- レスト (a) - オルタネイト
- スイッチング方式:
- スローメークスイッチングエレメント
- スイッチング ポジション:
- 2ポジション
- スイッチング角度:
- 60° 背面
- 締め付けトルク:
- 2 ～ 3 Nm (17.7 ～ 26.6 Lb-in)
- 総重量:
- 0.128 kg
周辺条件
- IP前面保護等級:
- IP65
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 耐振動性:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
その他
- 素材:
- プラスチック
- ハウジング 色:
- 黒
- ハウジング 材質:
- プラスチック
- 製品属性:
- 非照光
- 色RAL:
- 7016 RAL
- 最大接点数:
- 8
- 配線図:
この製品の共有と保存
ファイルをダウンロード
カートに追加
お客様の製品構成は以下の通りです 4 COMPONENTS:
前面
- フロント寸法:
- Ø 29 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- 黒
- フロントベゼル 材質:
- プラスチック
取付け
- デザイン:
- レイズド
- 取付け穴:
- Ø 22.3 mm
- 取付けタイプ:
- パネル実装
電気的特性
- 保護等級:
- ll
機械的特性
- スイッチング動作:
- レスト (a) - オルタネイト
- スイッチング ポジション:
- 2ポジション
- スイッチング角度:
- 60° 背面
- 機械的寿命:
- 5万回
- 締め付けトルク:
- 2 ～ 3 Nm (17.7 ～ 26.6 Lb-in)
- 重量:
- 0.076 kg
周辺条件
- IP前面保護等級:
- IP65
- IK前面保護等級:
- IK06
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 耐衝撃性:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- 耐振動性:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- 耐候性:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
認証
- 認証:
- CSA, EAC, UL
- 準拠:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 規格:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
その他
- 簡単な説明:
- アクチュエーター, Ø 22.3 mm, Ø 29 mm, 丸形, 黒, プラスチック, レスト (a) - オルタネイト, IP65, IK06
- ハウジング 色:
- 黒
- ハウジング 材質:
- プラスチック
- 最大接点数:
- 8

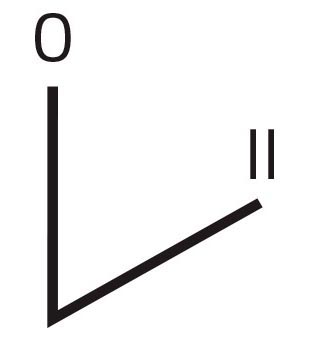

- スイッチングポジション:

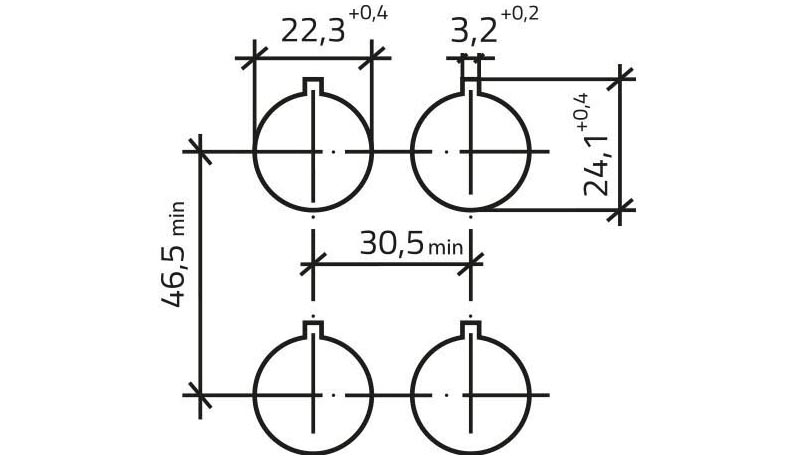

- マウントカットアウト:

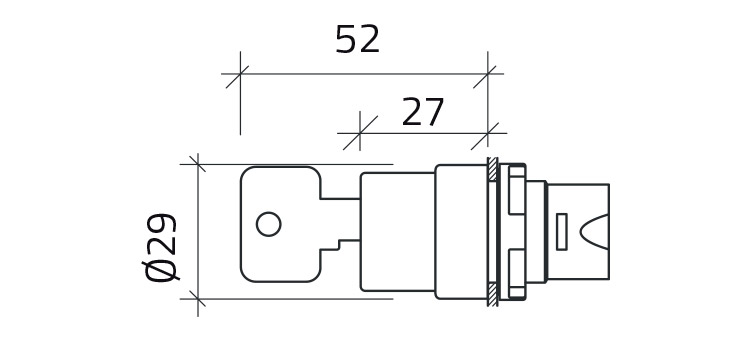

- 寸法図:
ファイルをダウンロード
購入場所
カートに追加
前面
- 色:
- グレー
取付け
- 取付けタイプ:
- パネル実装
機械的特性
- 重量:
- 0.008 kg
周辺条件
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 耐候性:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
認証
- 認証:
- CSA, EAC, UL
- 準拠:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 規格:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
その他
- 簡単な説明:
- ホルダー, プラスチック
- 寸法:
- 38 mm x 30 mm
- 素材:
- プラスチック
- 製品属性:
- 非照光
- 色RAL:
- 7016 RAL
- 寸法図:
ファイルをダウンロード
購入場所
カートに追加
前面
- 色:
- 赤
電気的特性
- スイッチング電圧とスイッチング電流:
AC-15
電圧
24 V
120 V
240 V
600 V
電流
10 A
6 A
3 A
1,2 A
DC-13
電圧
24 V
120 V
240 V
電流
5 A
1,1 A
0,55 A
- 接点:
- 1 NC
- 絶縁電圧:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- スイッチング定格:
- 600 V AC @ 1,2 A
- 汚染度:
- 3
- 熱電流 Ith:
- 10 A (IEC-EN60947-1)
機械的特性
- 端子:
- 丸端子
- 接点 材質:
- 銀
- スイッチング方式:
- スローメークスイッチングエレメント
- 機械的寿命:
- 操作回数100万回
- 操作力:
- 2 N
- 締め付けトルク:
- 0.8 ～ 1 Nm ねじ端子
- 重量:
- 0.011 kg
周辺条件
- IP保護等級:
- IP20
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 耐衝撃性:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- 耐振動性:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- 耐候性:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
認証
- 準拠:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 規格:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
その他
- 簡単な説明:
- スイッチングエレメント, スローメークスイッチングエレメント, 600 V AC @ 1,2 A, 銀, 1 NC, 丸端子
- 素材:
- プラスチック
- 配線図:
- 寸法図:
ファイルをダウンロード
購入場所
カートに追加
前面
- 色:
- 緑
電気的特性
- スイッチング電圧とスイッチング電流:
AC-15
電圧
24 V
120 V
240 V
600 V
電流
10 A
6 A
3 A
1,2 A
DC-13
電圧
24 V
120 V
240 V
電流
5 A
1,1 A
0,55 A
- 接点:
- 1 NO
- 絶縁電圧:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- スイッチング定格:
- 600 V AC @ 1,2 A
- 汚染度:
- 3
- 熱電流 Ith:
- 10 A (IEC-EN60947-1)
機械的特性
- 端子:
- 丸端子
- 接点 材質:
- 銀
- スイッチング方式:
- スローメークスイッチングエレメント
- 機械的寿命:
- 操作回数100万回
- 操作力:
- 2 N
- 締め付けトルク:
- 0.8 ～ 1 Nm ねじ端子
- 重量:
- 0.011 kg
周辺条件
- IP保護等級:
- IP20
- 使用温度:
- - 25 ° C ～ + 55 ° C
- 耐衝撃性:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- 耐振動性:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- 耐候性:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
認証
- 準拠:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 規格:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
その他
- 簡単な説明:
- スイッチングエレメント, スローメークスイッチングエレメント, 600 V AC @ 1,2 A, 銀, 1 NO, 丸端子
- 素材:
- プラスチック
- 配線図:
- 寸法図:
ファイルをダウンロード
購入場所
カートに追加
