Assembly settings
Gama de productos
Disponibilidad en línea
Sí
yes
elegir...
Frontal
Color
Gris
Gris
elegir...
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
Ø 29 mm
Ø 29 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Características eléctricas
Configuración de contactos
2 NC + 2 NO
2 NC + 2 NO
elegir...
Capacidad de conmutación
600 V AC @ 1,2 A
600 V AC @ 1,2 A
elegir...
Característica mecánica
Terminal
Terminal de tornillo
Terminal de tornillo
elegir...
Etapas de conmutación
2 posiciones
2 posiciones
elegir...
Sistema de conmutación
Elemento de conmutación de ruptura lenta
Elemento de conmutación de ruptura lenta
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Descanso (a) - Mantenido
Descanso (a) - Mantenido
elegir...
Ángulo de conmutación
60° derecha
60° derecha
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Otros
Material
Plástico
Plástico
elegir...
Atrás
Conmutador de llave, Serie 46, Ø 29 mm, elevado, 2 NC + 2 NO, Terminal de tornillo

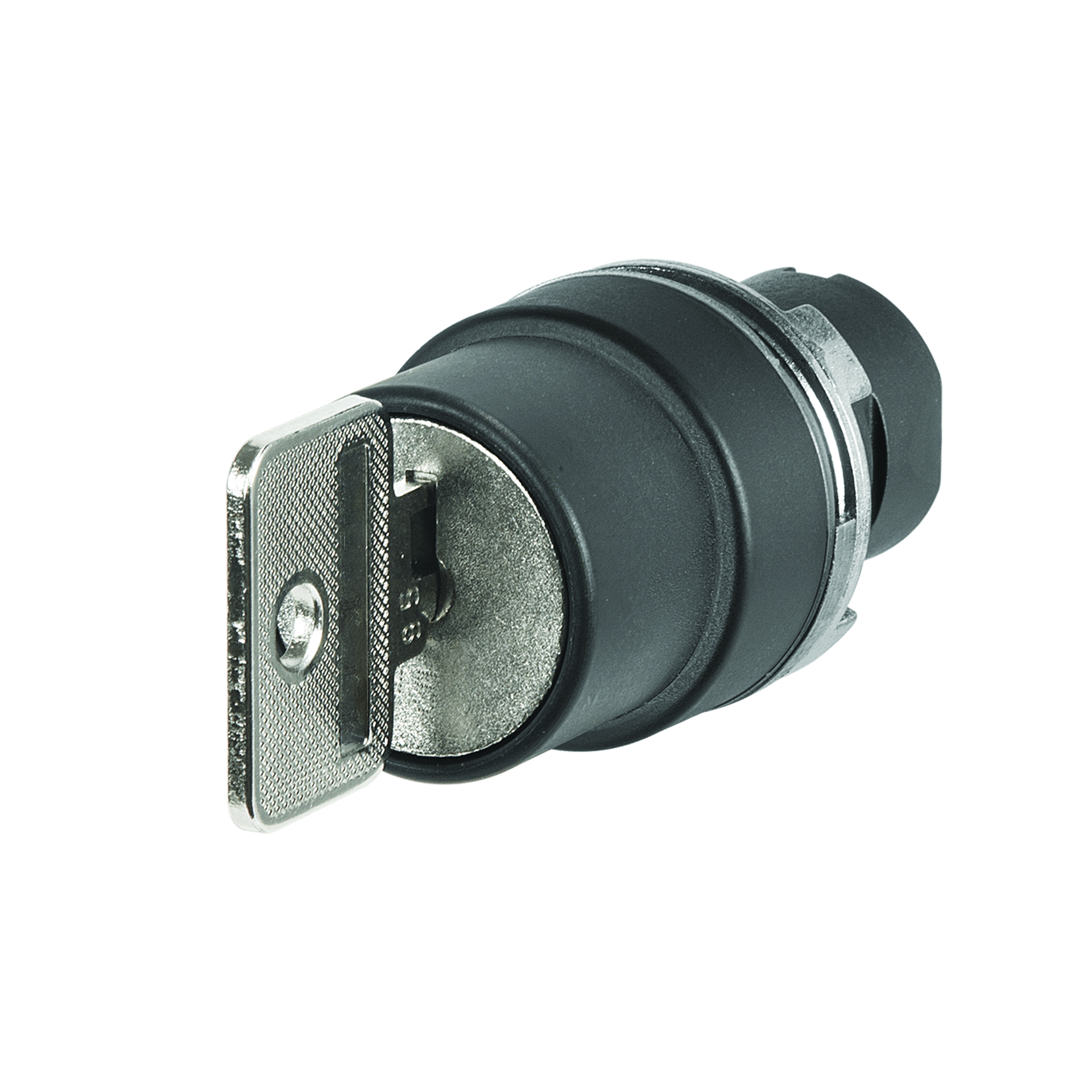

- 46-290J.1000.7P8
- 46-2M00.1000.000
- 46-312.1Z70
- 46-312.1Z70
- 46-311.1Z70
- 46-311.1Z70
- Ángulo de conmutación
- Etapas de conmutación
- Función de conmutación
- Configuración de contactos
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Conmutador de llave
- Series:
- Serie 46
Frontal
- Dimensiones frontales:
- Ø 29 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
- Color:
- Gris
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-15
Voltaje
24 V
120 V
240 V
600 V
Corriente
10 A
6 A
3 A
1,2 A
para DC-13
Voltaje
24 V
120 V
240 V
Corriente
5 A
1,1 A
0,55 A
- Configuración de contactos:
- 2 NC + 2 NO
- Capacidad de conmutación:
- 600 V AC @ 1,2 A
- Corriente térmica Ith:
- 10 A (IEC-EN60947-1)
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Descanso (a) - Mantenido
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Etapas de conmutación:
- 2 posiciones
- Ángulo de conmutación:
- 60° derecha
- Par de apriete:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Peso total:
- 0.128 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
Otros
- Material:
- Plástico
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- No se puede iluminar
- Color RAL:
- 7016 RAL
- Número máximo de elementos de conmutación:
- 8
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Dimensiones frontales:
- Ø 29 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Clase de protección:
- II
Característica mecánica
- Función de conmutación:
- Descanso (a) - Mantenido
- Etapas de conmutación:
- 2 posiciones
- Ángulo de conmutación:
- 60° derecha
- Vida útil mecánica:
- 50 000 ciclos de operación
- Par de apriete:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- Peso:
- 0.076 kg
Condición ambiental
- Protección frontal:
- IP65
- Protección frontal:
- IK06
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a golpes/resistencia a impactos:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Resistencia ambiental:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Certificado
- Aprobaciones:
- CSA, EAC, UL
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Otros
- Descripción breve:
- Actuador, Ø 22.3 mm, Ø 29 mm, redondo, Negro, Plástico, Descanso (a) - Mantenido, IP65, IK06
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Número máximo de elementos de conmutación:
- 8
- Posiciones de conmutación:
- Orificios de montaje:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Color:
- Gris
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.008 kg
Condición ambiental
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia ambiental:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Certificado
- Aprobaciones:
- CSA, EAC, UL
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Otros
- Descripción breve:
- Soporte, Plástico
- Dimensiones:
- 38 mm x 30 mm
- Material:
- Plástico
- Características:
- No se puede iluminar
- Color RAL:
- 7016 RAL
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Color:
- Rojo
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-15
Voltaje
24 V
120 V
240 V
600 V
Corriente
10 A
6 A
3 A
1,2 A
para DC-13
Voltaje
24 V
120 V
240 V
Corriente
5 A
1,1 A
0,55 A
- Contactos:
- 1 NC
- Tensión de aislamiento:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- Capacidad de conmutación:
- 600 V AC @ 1,2 A
- Grado de polución:
- 3
- Corriente térmica Ith:
- 10 A (IEC-EN60947-1)
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 2 N
- Par de apriete:
- 0.8 ... 1 Nm Terminal de tornillo
- Peso:
- 0.011 kg
Condición ambiental
- Grado de protección IP:
- IP20
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a golpes/resistencia a impactos:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Resistencia ambiental:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Certificado
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Otros
- Descripción breve:
- Elemento de conmutación, Elemento de conmutación de ruptura lenta, 600 V AC @ 1,2 A, Plata, 1 NC, Terminal de tornillo
- Material:
- Plástico
- Esquema de conexión:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Color:
- Verde
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-15
Voltaje
24 V
120 V
240 V
600 V
Corriente
10 A
6 A
3 A
1,2 A
para DC-13
Voltaje
24 V
120 V
240 V
Corriente
5 A
1,1 A
0,55 A
- Contactos:
- 1 NO
- Tensión de aislamiento:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- Capacidad de conmutación:
- 600 V AC @ 1,2 A
- Grado de polución:
- 3
- Corriente térmica Ith:
- 10 A (IEC-EN60947-1)
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 2 N
- Par de apriete:
- 0.8 ... 1 Nm Terminal de tornillo
- Peso:
- 0.011 kg
Condición ambiental
- Grado de protección IP:
- IP20
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a golpes/resistencia a impactos:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- Resistencia a vibraciones:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- Resistencia ambiental:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
Certificado
- Conformidades:
- CE
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
- Normas:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
Otros
- Descripción breve:
- Elemento de conmutación, Elemento de conmutación de ruptura lenta, 600 V AC @ 1,2 A, Plata, 1 NO, Terminal de tornillo
- Material:
- Plástico
- Esquema de conexión:
- Dimensiones:
