Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
cuadrado
cuadrado
elegir...
Dimensiones frontales
85 mm x 85 mm
85 mm x 85 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Tipo de montaje del componente
Fijación al suelo
Fijación al suelo
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Lente Color
Negro
Negro
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
no iluminable
no iluminable
elegir...
Características eléctricas
Configuración de contactos
1 NC
1 NC
elegir...
Capacidad de conmutación
500 V AC @ 10 A
500 V AC @ 10 A
elegir...
Característica mecánica
Tipo de desbloqueo
Tirar para soltar
Tirar para soltar
elegir...
Terminal
Terminal tipo muelle
Terminal tipo muelle
elegir...
Sistema de conmutación
Elemento de conmutación de ruptura lenta
Elemento de conmutación de ruptura lenta
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Momentáneo
Momentáneo
elegir...
Condición ambiental
Protección frontal
IP66, IP67, IP69K
IP66, IP67, IP69K
elegir...
Otros
Elemento de conmutación tipo
Suelo
Suelo
elegir...
Atrás
Pulsador de accionamiento con la mano, Serie 45, 85 mm x 85 mm, no iluminado, elevado, 1 NC, Plata, IP66, IP67, IP69K, Terminal tipo muelle
- 45-481.1810
- 45-312.2Z40
- Lente Color
- Función de conmutación
- Terminal
- Configuración de contactos
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador de mano
- Series:
- Serie 45
Frontal
- Dimensiones frontales:
- 85 mm x 85 mm
- Forma frontal:
- cuadrado
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje del componente:
- Fijación al suelo
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Material:
- Plástico
- Lente Iluminación:
- no iluminable
- Lente Óptica:
- opaco
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
10 A
10 A
8 A
6 A
10 A
para AC-15
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
6 A
6 A
6 A
4 A
3 A
1,4 A
para DC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
para DC-13
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Configuración de contactos:
- 1 NC
- Capacidad de conmutación:
- 500 V AC @ 10 A
- Corriente térmica Ith:
- 10 A Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados
Característica mecánica
- Terminal:
- Terminal tipo muelle
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Tipo de desbloqueo:
- Tirar para soltar
- Par de apriete:
- 0.8 … 0.9 Nm
- Peso total:
- 0.398 kg
Condición ambiental
- Protección frontal:
- IP66, IP67, IP69K
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Resistencia a vibraciones:
- Según IEC 60068-2-6: 10 ... 500 Hz: 5 g
Otros
- Color de la carcasa:
- Gris
- Material de la carcasa:
- Plástico
- Características:
- Montaje base
- Elemento de conmutación tipo:
- Suelo
- Número máximo de elementos de conmutación:
- 3
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 2 COMPONENTS:
Frontal
- Dimensiones frontales:
- 85 mm x 85 mm
- Forma frontal:
- cuadrado
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje del componente:
- Fijación al suelo
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Negro
- Lente Material:
- Plástico
- Lente Iluminación:
- no iluminable
- Lente Óptica:
- opaco
Características eléctricas
- Tensión de funcionamiento nominal Ue:
- Para CA: Valor nominal 5 ... 500 VPara CC: Valor nominal 5 ... 500 V
Característica mecánica
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Tipo de desbloqueo:
- Tirar para soltar
- Peso:
- 0.39 kg
Condición ambiental
- Protección frontal:
- IP66, IP67, IP69K
- Temperatura de almacenamiento:
- – 40 °C … + 80 °C
- Resistencia a golpes/resistencia a impactos:
- Según la norma IEC 60068-2-27: 11 ms, 50 g, semisinusoidal
- Resistencia a vibraciones:
- Según IEC 60068-2-6: 10 ... 500 Hz: 5 g
- Resistencia ambiental:
- En funcionamiento según IEC 60721: 3K6, 3C3, 3S2, 3M6, 3B2
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 22.3 mm, 85 mm x 85 mm, no iluminable, Negro, Plástico, opaco, cuadrado, Momentáneo, IP66, IP67, IP69K, Tirar para soltar
- Color de la carcasa:
- Gris
- Material de la carcasa:
- Plástico

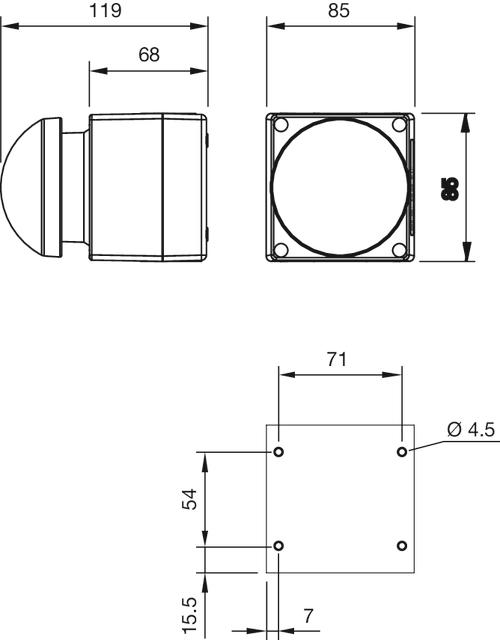

- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje del componente:
- Fijación al suelo
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
10 A
10 A
8 A
6 A
10 A
para AC-15
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
6 A
6 A
6 A
4 A
3 A
1,4 A
para DC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
para DC-13
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Contactos:
- 1 NC
- Fiabilidad de los contactos:
- Un circuito defectuoso por cada 10 millones (5 V, 1 mA)Un circuito defectuoso por cada 100 millones (17 V, 5 mA)
- Tensión de aislamiento:
- Valor nominal 500 V
- Resistencia a la sobretensión:
- Valor nominal 6 kV
- Capacidad de conmutación:
- 500 V AC @ 10 A
- Grado de polución:
- 3
- Normas:
- Los dispositivos cumplen la «Normativa para aparamenta de baja tensión» EN IEC 60947-5-1
- Corriente térmica Ith:
- 10 A Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados
Característica mecánica
- Terminal:
- Terminal tipo muelle
- Material del contacto:
- Plata
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Sistema de conmutación Texto adicional:
- El elemento de conmutación de ruptura lenta de doble ruptura está equipado con contactos normalmente cerrados o normalmente abiertos. El contacto normalmente cerrado es de acción de apertura positivaEn cada soporte se pueden encajar hasta seis elementos de conmutaciónEl contacto normalmente cerrado se abre automáticamente al soltar el actuador. En el momento de la entrega, el contacto está abierto (= estado seguro)La activación (= contactos normalmente abiertos cerrados cuando el actuador no está accionado) tiene lugar la primera vez que se acciona después de que el elemento de conmutación encaje en el actuador
- Vida útil mecánica:
- 10 millones de ciclos de operación
- Par de apriete:
- 0.8 … 0.9 Nm
- Frecuencia de conmutación:
- máx. 3 600/h
- Detalles de terminal 1:
- Monofilar 2 x (0.25 ... 1.5mm²)Alambre fino- Sin procesamiento del extremo del cable 2 x (0.5 ... 1.5 mm²)- Con procesamiento de extremos de cable 2 x (0.5 ... 0.75 mm²)- Para cables AWG 2 x (24 ... 16)
- Sección del cable:
- Monofilar 2 x (0.25 ... 1.5mm²)Alambre fino- Sin procesamiento del extremo del cable 2 x (0.5 ... 1.5 mm²)- Con procesamiento de extremos de cable 2 x (0.5 ... 0.75 mm²)- Para cables AWG 2 x (24 ... 16)
- Peso:
- 0.008 kg
Condición ambiental
- Grado de protección IP:
- IP20 terminal de conexión, IP40 carcasa
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 80 °C
- Resistencia a golpes/resistencia a impactos:
- Según la norma IEC 60068-2-27: 11 ms, 50 g, semisinusoidal
- Resistencia a vibraciones:
- Según IEC 60068-2-6: 2 ... 500 Hz: 5 g
- Resistencia ambiental:
- Durante el funcionamiento según IEC 60721: 3K6, 3C3, 3S2, 3M6
Certificado
- Aprobaciones:
- CCC, CSA, UL
- Conformidades:
- CE, UKCA
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación Montaje base, Elemento de conmutación de ruptura lenta, 500 V AC @ 10 A, Plata, 1 NC, Terminal tipo muelle, Fijación al suelo
- Características:
- Montaje base
- Notas:
- El elemento de conmutación montado en el suelo sólo puede utilizarse con Cajas
- Elemento de conmutación tipo:
- Suelo
- Esquema de conexión:

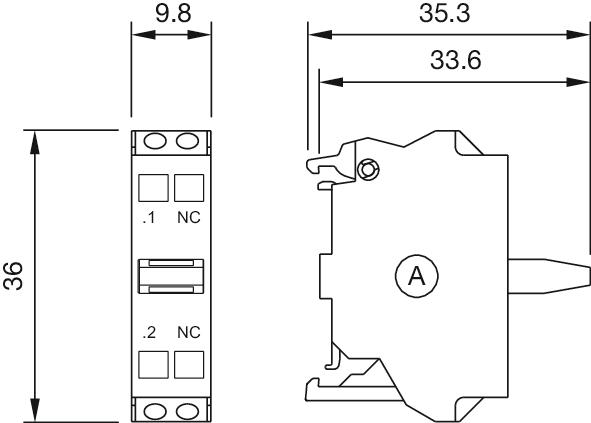

- Dimensiones:
B = Terminal tipo muelle
para Ref. 45-312.2Z40
