Assembly settings
製品範囲
オンライン購入可否
はい
yes
選択...
前面
フロント形状
丸形
丸形
選択...
フロントベゼル 色
銀
銀
選択...
フロントベゼル 材質
メタル
メタル
選択...
フロント寸法
Ø 34 mm
Ø 34 mm
選択...
取付け
取付けタイプ
パネル実装
パネル実装
選択...
コンポーネント 取付けタイプ
フロントマウント
フロントマウント
選択...
取付け穴
Ø 22 mm
Ø 22 mm
選択...
操作・表示部分
レンズ 形状
マッシュルームヘッド
マッシュルームヘッド
選択...
レンズ 色
赤
赤
選択...
レンズ 素材
プラスチック
プラスチック
選択...
レンズ 照光
照光用
照光用
選択...
照光 色
緑
緑
選択...
電気的特性
接点構成
3 NC
3 NC
選択...
スイッチング定格
500 V AC @ 10 A
500 V AC @ 10 A
選択...
定格電圧 種類
V AC/DC
V AC/DC
選択...
定格電圧
24 - 240 V
24 - 240 V
選択...
機械的特性
リリースタイプ
ツイストリリース
ツイストリリース
選択...
端子
ねじ端子
ねじ端子
選択...
スイッチング方式
スローメークスイッチングエレメント
スローメークスイッチングエレメント
選択...
接点 材質
銀
銀
選択...
スイッチング動作
オルタネイト
オルタネイト
選択...
周辺条件
IP前面保護等級
IP66、IP67、IP69K
IP66、IP67、IP69K
選択...
その他
素材
メタル
メタル
選択...
接点 タイプ
シングル
シングル
選択...
戻る
照光式非常停止スイッチ, 45シリーズ, Ø 34 mm, 3 NC, IP66、IP67、IP69K, ねじ端子
- 45-2D36.2820.000
- 45-2300.2000.000
- 45-312.1Z10
- 45-320.1H12
- 45-312.1Z10
- 45-312.1Z10
- フロント寸法
- フロントベゼル 色
- フロントベゼル 材質
- 素材
- 端子
- 接点 材質
- 接点構成
- 定格電圧
- 端子
- 照光 色
アクセサリーカートおよび工具を追加
お客様の製品:
製品範囲
- HMI機能:
- 非常停止スイッチ
- シリーズ:
- 45シリーズ
前面
- フロント寸法:
- Ø 34 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- 銀
- フロントベゼル 材質:
- メタル
取付け
- 取付け穴:
- Ø 22.3 mm
- コンポーネント 取付けタイプ:
- フロントマウント
- 取付けタイプ:
- パネル実装
操作・表示部分
- レンズ 色:
- 赤
- レンズ 素材:
- プラスチック
- レンズ 照光:
- 照光用
- レンズ 形状:
- マッシュルームヘッド
- レンズ 外観:
- 不透明
- 照光 色:
- 緑
電気的特性
- スイッチング電圧とスイッチング電流:
AC-12
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
10 A
10 A
10 A
8 A
6 A
10 A
AC-15
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
6 A
6 A
6 A
4 A
3 A
1.4 A
DC-12
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
10 A
5 A
2.5 A
1 A
0.3 A
0.2 A
DC-13
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
3 A
1.5 A
0.7 A
0.3 A
0.1 A
0.07 A
- 接点構成:
- 3 NC
- 定格電圧:
- 24 - 240 V AC/DC
- スイッチング定格:
- 500 V AC @ 10 A
- Lumi. 輝度:
- 900 - 1400 mcd
- 熱電流 Ith:
- 10 A 連続操作、周囲温度が規定の最大値を超えない場合の最大許容電流
機械的特性
- 端子:
- ねじ端子
- 接点 材質:
- 銀
- スイッチング動作:
- オルタネイト
- スイッチング方式:
- スローメークスイッチングエレメント
- リリースタイプ:
- ツイストリリース
- 締め付けトルク:
- 0.8 ～ 0.9 Nm
- 総重量:
- 0.175 kg
周辺条件
- IP前面保護等級:
- IP66、IP67、IP69K
- 使用温度:
- - 25 ° C ～ + 70 ° C
- 耐振動性:
- IEC 60068-2-6に準拠：2 ～500 Hz: 5 g
認証
- 認証:
- UL, CE, CCC, CSA, EN 60947-5-5, ISO 13850
その他
- 素材:
- メタル
- ハウジング 色:
- 銀
- ハウジング 材質:
- メタル
- 製品属性:
- 時計回りにツイストロック解除
- 接点 タイプ:
- シングル
- 最大接点数:
- 4
- 組み付け説明動画:
- https://vimeo.com/eaohmi/assembly-instruction-e-stop-s45
- 配線図:
この製品の共有と保存
ファイルをダウンロード
カートに追加
お客様の製品構成は以下の通りです 4 COMPONENTS:
前面
- フロント寸法:
- Ø 34 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- 銀
- フロントベゼル 材質:
- メタル
取付け
- 取付けタイプ:
- パネル実装
操作・表示部分
- レンズ 色:
- 赤
- レンズ 素材:
- プラスチック
- レンズ 照光:
- 照光用
- レンズ 形状:
- マッシュルームヘッド
- レンズ 外観:
- 不透明
機械的特性
- スイッチング動作:
- オルタネイト
- リリースタイプ:
- ツイストリリース
- 機械的寿命:
- 操作回数30万回
- 使用周波数:
- 最大 600/h
- 重量:
- 0.088 kg
周辺条件
- 使用温度:
- - 25 ° C ～ + 70 ° C
- 保存温度:
- - 40 ° C ... + 80 ° C
- 耐衝撃性:
- IEC 60068-2-27に準拠：正弦波半波 50 g / 11 ms
- 耐振動性:
- IEC 60068-2-6に準拠：2 ～500 Hz: 5 g
- 耐候性:
- IEC 60721に準拠した動作時：3K6, 3C3, 3S2, 3M6
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- アクチュエーター, Ø 34 mm, マッシュルームヘッド, 照光用, 赤, プラスチック, 不透明, 丸形, 銀, メタル, オルタネイト, ツイストリリース
- 寸法:
- Ø 34 mm
- ハウジング 色:
- 銀
- ハウジング 材質:
- メタル
- 製品属性:
- 時計回りにツイストロック解除
- ヒント:
- DIN EN ISO 13850およびEN 60204-1に準拠したアプリケーション
- 配線図:

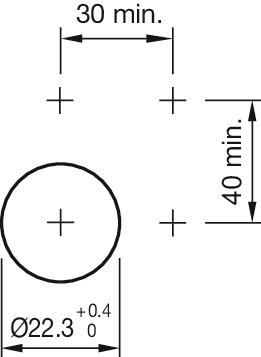

- マウントカットアウト:

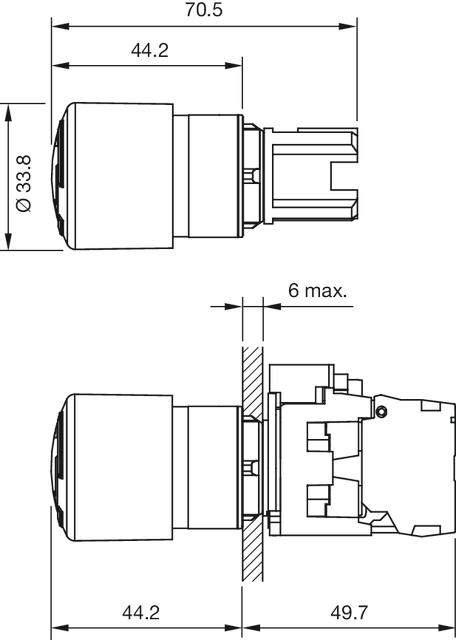

- 寸法図:
ファイルをダウンロード
購入場所
カートに追加
取付け
- 取付けタイプ:
- パネル実装
機械的特性
- 重量:
- 0.046 kg
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- 3エレメント用ホルダー, メタル
- 素材:
- メタル
- コンポーネント レイアウト:
- 寸法図:
ファイルをダウンロード
購入場所
カートに追加
取付け
- コンポーネント 取付けタイプ:
- フロントマウント
電気的特性
- スイッチング電圧とスイッチング電流:
AC-12
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
10 A
10 A
10 A
8 A
6 A
10 A
AC-15
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
6 A
6 A
6 A
4 A
3 A
1.4 A
DC-12
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
10 A
5 A
2.5 A
1 A
0.3 A
0.2 A
DC-13
電圧
24 V
48 V
110 V
230 V
400 V
500 V
電流
3 A
1.5 A
0.7 A
0.3 A
0.1 A
0.07 A
- 接点:
- 1 NC
- 接点の信頼性:
- 1,000万回のスイッチング動作で1回の接触不良 （5 V、 1 mA）1億回のスイッチング動作につき1回の接点不良 （17 V、 5 mA）
- 絶縁電圧:
- 定格電圧 500 V
- サージ電圧耐性:
- 定格電圧 6 kV
- スイッチング定格:
- 500 V AC @ 10 A
- 汚染度:
- 3
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
- 熱電流 Ith:
- 10 A 連続操作、周囲温度が規定の最大値を超えない場合の最大許容電流
機械的特性
- 端子:
- ねじ端子
- 接点 材質:
- 銀
- スイッチング方式:
- スローメークスイッチングエレメント
- スイッチングシステム:
- ダブルブレーク、スローメイクのスイッチングエレメントは、ノーマルオープンまたはノーマルクローズの接点が装備されています。ノーマルクローズ接点は強制開離されます。各ホルダーに最大6個のスイッチングエレメントを付けることができます。NC接点は、アクチュエータを切り離すと自動的に開きます。納品時は接点が開いている状態（＝安全状態）です。アクチュエータに接点ブロックをはめ込み、初めて作動させたときに、作動（＝非動作指令装置のNC接点が閉じていること）します。
- 機械的寿命:
- 操作回数10百万回
- 締め付けトルク:
- 0.8 ～ 0.9 Nm
- 使用周波数:
- 最大 3 600/h
- 端子詳細 1:
- ソリッド 2 x (1.0 ～ 1.5mm²)- エンドスリーブ付き 2 x (0.5 ～ 0.75 mm²)
- 端子詳細 2:
- 細径撚り線- エンドスリーブなし 2 x (0.5 ～ 0.75 mm²)- エンドスリーブなし 2 x (0.5 ～ 1.5 mm²)- 補助接点用AWGケーブル用 2 x (18 ～ 14)
- 電線断面図:
- ソリッド 2 x (1.0 ～ 1.5mm²)- エンドスリーブ付き 2 x (0.5 ～ 0.75 mm²)細径撚り線- エンドスリーブなし 2 x (0.5 ～ 0.75 mm²)- エンドスリーブ付き 2 x (0.5 ～ 1.5 mm²)- 補助接点用AWGケーブル用 2 x (18 ～ 14)
- 重量:
- 0.01 kg
周辺条件
- IP保護等級:
- IP20 端子, IP40 ハウジング
- 使用温度:
- - 25 ° C ～ + 70 ° C
- 保存温度:
- - 40 ° C ... + 80 ° C
- 耐衝撃性:
- IEC 60068-2-27に準拠：正弦波半波 50 g / 11 ms
- 耐振動性:
- IEC 60068-2-6に準拠：2 ～500 Hz: 5 g
- 耐候性:
- IEC 60721に準拠した動作時：3K6, 3C3, 3S2, 3M6
認証
- 認証:
- CCC, CSA, UL
- 準拠:
- CE, UKCA
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- スイッチングエレメント, スローメークスイッチングエレメント, 500 V AC @ 10 A, 銀, 1 NC, ねじ端子, フロントマウント
- 製品属性:
- フロントマウント
- 接点 タイプ:
- シングル
- 配線図:

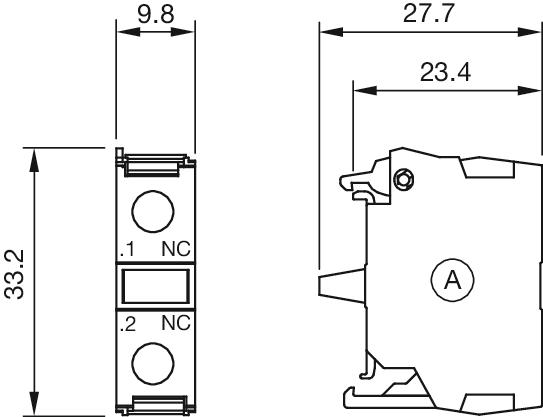

- 寸法図:
A = ねじ端子
部品番号45-312.1Z10、45-312.1X10用
ファイルをダウンロード
購入場所
カートに追加
取付け
- コンポーネント 取付けタイプ:
- フロントマウント
操作・表示部分
- 照光 色:
- 緑
電気的特性
- 定格電圧:
- 24 - 240 V AC/DC
- サージ電圧耐性:
- 4 kV
- Lumi. 輝度:
- 900 - 1400 mcd
機械的特性
- 端子:
- ねじ端子
- 端子詳細 1:
- ソリッド 2 x (1.0 ～ 1.5mm²)- エンドスリーブ付き 2 x (0.5 ～ 0.75 mm²)
- 端子詳細 2:
- 細径撚り線- エンドスリーブなし 2 x (0.5 ～ 0.75 mm²)- エンドスリーブなし 2 x (0.5 ～ 1.5 mm²)- 補助接点用AWGケーブル用 2 x (18 ～ 14)
- 重量:
- 0.011 kg
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- 照光エレメント, ねじ端子, 緑, 24 - 240 V AC/DC, フロントマウント
- 配線図:
- 寸法図:
