Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Plata
Plata
elegir...
Material del marco frontal
Metal
Metal
elegir...
Dimensiones frontales
Ø 29,5 mm
Ø 29,5 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Tipo de montaje del componente
Montaje frontal
Montaje frontal
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Características eléctricas
Configuración de contactos
6 NO
6 NO
elegir...
Capacidad de conmutación
500 V AC @ 10 A
500 V AC @ 10 A
elegir...
Característica mecánica
Terminal
Terminal de tornillo
Terminal de tornillo
elegir...
Etapas de conmutación
3 posiciones
3 posiciones
elegir...
Sistema de conmutación
Elemento de conmutación de ruptura lenta
Elemento de conmutación de ruptura lenta
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Momentáneo - Descanso (a) - Momentáneo
Momentáneo - Descanso (a) - Momentáneo
elegir...
Ángulo de conmutación
45° izquierda / 45° derecha / -45° … +45°
45° izquierda / 45° derecha / -45° … +45°
elegir...
Condición ambiental
Protección frontal
IP66, IP67, IP69K
IP66, IP67, IP69K
elegir...
Otros
Material
Metal
Metal
elegir...
Elemento de conmutación tipo
Simple
Simple
elegir...
Atrás
Conmutador de llave 3 posiciones, Serie 45, Ø 29,5 mm, elevado, 6 NO, Terminal de tornillo
- 45-290Z.2000.113
- 45-2300.2000.000
- 45-311.1Z10
- 45-311.1Z10
- 45-311.1Z10
- 45-311.1Z10
- 45-311.1Z10
- 45-311.1Z10
- Color del marco frontal
- Material del marco frontal
- Función de conmutación
- Material
- Terminal
- Material del contacto
- Elemento de conmutación tipo
- Tipo de montaje del componente
- Configuración de contactos
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Conmutador de llave
- Series:
- Serie 45
Frontal
- Dimensiones frontales:
- Ø 29,5 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Metal
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje del componente:
- Montaje frontal
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
10 A
10 A
8 A
6 A
10 A
para AC-15
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
6 A
6 A
6 A
4 A
3 A
1,4 A
para DC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
para DC-13
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Configuración de contactos:
- 6 NO
- Capacidad de conmutación:
- 500 V AC @ 10 A
- Corriente térmica Ith:
- 10 A Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo - Descanso (a) - Momentáneo
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Etapas de conmutación:
- 3 posiciones
- Ángulo de conmutación:
- 45° izquierda / 45° derecha / -45° … +45°
- Par de apriete:
- 0.8 … 0.9 Nm
- Peso total:
- 0.182 kg
Condición ambiental
- Protección frontal:
- IP66, IP67, IP69K
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Resistencia a vibraciones:
- Según IEC 60068-2-6: 10 ... 500 Hz: 5 g
Otros
- Material:
- Metal
- Material de la carcasa:
- Metal
- Características:
- Montaje en panel frontal
- Elemento de conmutación tipo:
- Simple
- Número máximo de elementos de conmutación:
- 6
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Frontal
- Dimensiones frontales:
- Ø 29,5 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Metal
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.3 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Función de conmutación:
- Momentáneo - Descanso (a) - Momentáneo
- Etapas de conmutación:
- 3 posiciones
- Ángulo de conmutación:
- 45° izquierda / 45° derecha / -45° … +45°
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Frecuencia de conmutación:
- 1 800/h
- Peso:
- 0.076 kg
Condición ambiental
- Protección frontal:
- IP66, IP67, IP69K
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 80 °C
- Resistencia a golpes/resistencia a impactos:
- Según la norma IEC 60068-2-27: 11 ms, 50 g, semisinusoidal
- Resistencia a vibraciones:
- Según IEC 60068-2-6: 10 ... 500 Hz: 5 g
- Resistencia ambiental:
- Durante el funcionamiento según IEC 60721: 3K6, 3C3, 3S2, 3M6
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 22.3 mm, Ø 29,5 mm, redondo, Plata, Metal, Momentáneo - Descanso (a) - Momentáneo, IP66, IP67, IP69K
- Material de la carcasa:
- Metal
- Notas:
- Bloqueo estándar: RONIS, T254
- Posiciones de conmutación:
- Esquema de conexión:

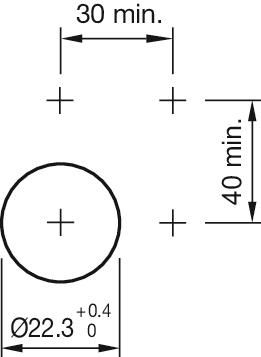

- Orificios de montaje:

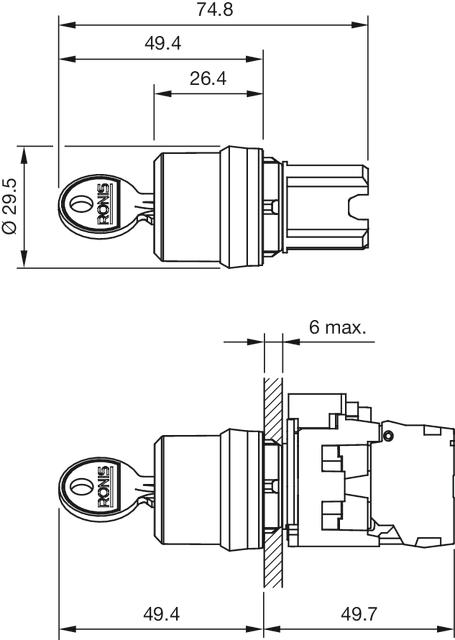

- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.046 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Soporte para 3 elementos, Metal
- Material:
- Metal
- Disposición de los componentes:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje del componente:
- Montaje frontal
Características eléctricas
- Tensión de conmutación y corriente conmutada:
para AC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
10 A
10 A
8 A
6 A
10 A
para AC-15
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
6 A
6 A
6 A
4 A
3 A
1,4 A
para DC-12
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
10 A
5 A
2,5 A
1 A
0,3 A
0,2 A
para DC-13
Voltaje
24 V
48 V
110 V
230 V
400 V
500 V
Corriente
3 A
1,5 A
0,7 A
0,3 A
0,1 A
0,07 A
- Contactos:
- 1 NO
- Fiabilidad de los contactos:
- Un circuito defectuoso por cada 10 millones (5 V, 1 mA)Un circuito defectuoso por cada 100 millones (17 V, 5 mA)
- Tensión de aislamiento:
- Valor nominal 500 V
- Resistencia a la sobretensión:
- Valor nominal 6 kV
- Capacidad de conmutación:
- 500 V AC @ 10 A
- Grado de polución:
- 3
- Normas:
- Los dispositivos cumplen la «Normativa para aparamenta de baja tensión» EN IEC 60947-5-1
- Corriente térmica Ith:
- 10 A Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Sistema de conmutación:
- Elemento de conmutación de ruptura lenta
- Sistema de conmutación Texto adicional:
- El elemento de conmutación de ruptura lenta de doble ruptura está equipado con contactos normalmente cerrados o normalmente abiertos. El contacto normalmente cerrado es de acción de apertura positivaEn cada soporte se pueden encajar hasta seis elementos de conmutaciónEl contacto normalmente cerrado se abre automáticamente al soltar el actuador. En el momento de la entrega, el contacto está abierto (= estado seguro)La activación (= contactos normalmente abiertos cerrados cuando el actuador no está accionado) tiene lugar la primera vez que se acciona después de que el elemento de conmutación encaje en el actuador
- Vida útil mecánica:
- 10 millones de ciclos de operación
- Par de apriete:
- 0.8 … 0.9 Nm
- Frecuencia de conmutación:
- máx. 3 600/h
- Detalles de terminal 1:
- Monofilar 2 x (1.0 ... 1.5mm²)- Con procesamiento de extremos de cable 2 x (0.5 ... 0.75 mm²)
- Detalles de terminal 2:
- Alambre fino- Sin procesamiento del extremo del cable 2 x (0.5 ... 0.75 mm²)- Sin procesamiento del extremo del cable 2 x (0.5 ... 1.5 mm²)- Para cables AWG 2 x (18 ... 14)
- Sección del cable:
- Monofilar 2 x (1.0 ... 1.5mm²)- Con procesamiento de extremos de cable 2 x (0.5 ... 0.75 mm²)Alambre fino- Sin procesamiento del extremo del cable 2 x (0.5 ... 0.75 mm²)- Con procesamiento de extremos de cable 2 x (0.5 ... 1.5 mm²)- Para cables AWG 2 x (18 ... 14)
- Peso:
- 0.01 kg
Condición ambiental
- Grado de protección IP:
- IP20 terminal de conexión, IP40 carcasa
- Temperatura de funcionamiento:
- – 25 °C … + 70 °C
- Temperatura de almacenamiento:
- – 40 °C … + 80 °C
- Resistencia a golpes/resistencia a impactos:
- Según la norma IEC 60068-2-27: 11 ms, 50 g, semisinusoidal
- Resistencia a vibraciones:
- Según IEC 60068-2-6: 2 ... 500 Hz: 5 g
- Resistencia ambiental:
- Durante el funcionamiento según IEC 60721: 3K6, 3C3, 3S2, 3M6
Certificado
- Aprobaciones:
- CCC, CSA, UL
- Conformidades:
- CE, UKCA
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento de conmutación, Elemento de conmutación de ruptura lenta, 500 V AC @ 10 A, Plata, 1 NO, Terminal de tornillo, Montaje frontal
- Características:
- Montaje en panel frontal
- Elemento de conmutación tipo:
- Simple
- Esquema de conexión:
- Dimensiones:
A = Terminal de tornillo
para Ref. 45-311.1Z10, 45-311.1X10
