Pulsador luminoso, Serie 31, Ø 18 mm, iluminado, elevado, 2 NC, Oro, IP40, Terminal universal, 2 x 0,5 mm
- 31-931.6
- 31-432.036
- 10-2J12.1069
- Lente Iluminación
- Lente Forma
- Forma frontal
- Lente Color
- Sistema de conmutación
- Capacidad de conmutación
- Dimensiones frontales
- Lente Iluminación
- Forma frontal
- Función de conmutación
- Terminal
- Configuración de contactos
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Not Recommended for new design
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 31
Frontal
- Dimensiones frontales:
- Ø 18 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 16 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Azul
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
- Luminaria Color:
- Blanco
Características eléctricas
- Configuración de contactos:
- 2 NC
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de nivelación baja
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Peso total:
- 0.008 kg
Condición ambiental
- Protección frontal:
- IP40
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
Otros
- Color de la carcasa:
- Negro
- Características:
- Menos adecuado para láminas de revestimiento
- Número máximo de elementos de conmutación:
- 1
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Azul
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 15.8 mm, iluminable, Azul, rasante, Plástico
- Dimensiones:
- Ø 15.8 mm
- Características:
- Menos adecuado para láminas de revestimiento
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Dimensiones frontales:
- Ø 18 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 16 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Contactos:
- 2 NC
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Normas:
- Según EN/IEC 61058-1
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento de nivelación baja
- Vida útil mecánica:
- 5 millones de ciclos de operación
- Fuerza de actuación:
- 3 N … 3.5 N
- Recorrido de operación / distancia de actuación:
- aprox. 3 mm
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Sección del cable:
- Máx. Diámetro del cable 2 hilos 0.8 mmMáx. Sección de los conductores del cable trenzado 1 conductor de 0.75 mm²
- Peso:
- 0.006 kg
Condición ambiental
- Grado de protección IP:
- IP40 frontal, IP67 con cubierta protectora frontal
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia ambiental:
- Clima constante según IEC 60068-2-3Clima alterno según IEC 60068-2-14
Certificado
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 16 mm, Ø 18 mm, iluminable, redondo, Negro, Plástico, 2 NC, Momentáneo, Terminal universal, 2 x 0,5 mm
- Dimensión interna:
- Ø 15,8 mm
- Color de la carcasa:
- Negro
- Número máximo de elementos de conmutación:
- 1

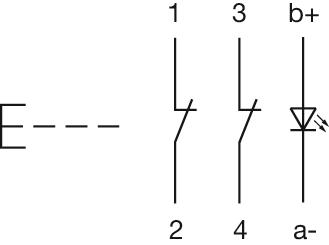

- Esquema de conexión:

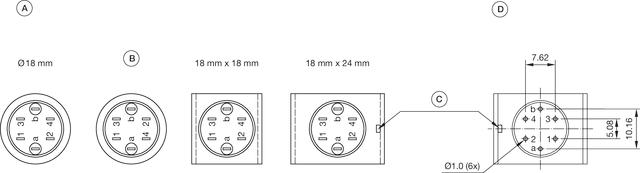

- Disposición de los componentes:
A = Terminales (Trasero)
B = Bloque de diodos
C = Sólo dispositivo anti-rotación 18 mm x 24 mm

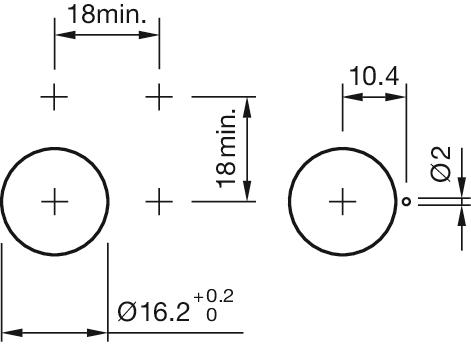

D = Plano de perforación (lado componente)- Orificios de montaje:

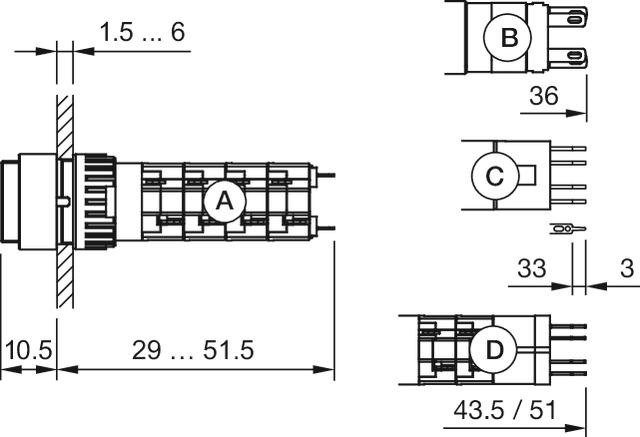

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
D = Terminal de soldadura universal
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Blanco, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
