Pulsador luminoso, Serie 22, 36 mm x 24 mm, iluminado, rasante, 2 NC, Plata, IP65, Terminal de tornillo
- 22-903.1
- 22-214.011
- 10-2J12.1066
- 02-967.0
- Lente Iluminación
- Lente Color
- Terminal
- Función de conmutación
- Configuración de contactos
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
- Marco frontal Versión
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Not Recommended for new design
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 22
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
- Marco frontal Versión:
- elevado
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 22 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Negro ahumado
- Lente Material:
- Plástico, según UL 94 HB
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Luminaria Color:
- Azul
Características eléctricas
- Tensión de conmutación y corriente conmutada:
400 VAC, 10 A (óhmico)
400 VAC, 4 A (inductivo, cos(phi) = 0,7)
250 VAC, 5 A (inductivo, cos(phi) = 0,7)
125 VAC, 8 A (inductivo, cos(phi) = 0,7)
110 VCC, 0,4 A (inductivo, L:R = 30 ms)
60 VCC, 1,5 A (inductivo, L:R = 30 ms)
24 VCC, 6 A (inductivo, L:R = 30 ms)
- Configuración de contactos:
- 2 NC
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Capacidad de conmutación:
- 400 V @ 10 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Intensidad de la luz:
- 650 mcd
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Peso total:
- 0.052 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Forma frontal:
- rectangular
Indicadores de funcionamiento
- Lente Color:
- Negro ahumado
- Lente Material:
- Plástico, según UL 94 HB
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 25.5 mm x 17 mm, iluminable, Negro ahumado, rasante, Plástico, según UL 94 HB
- Dimensiones:
- 25.5 mm x 17 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 22 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- opcionalmente iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
400 VAC, 10 A (óhmico)
400 VAC, 4 A (inductivo, cos(phi) = 0,7)
250 VAC, 5 A (inductivo, cos(phi) = 0,7)
125 VAC, 8 A (inductivo, cos(phi) = 0,7)
110 VCC, 0,4 A (inductivo, L:R = 30 ms)
60 VCC, 1,5 A (inductivo, L:R = 30 ms)
24 VCC, 6 A (inductivo, L:R = 30 ms)
- Contactos:
- 2 NC
- Capacidad de conmutación:
- 400 V @ 10 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Rigidez eléctrica:
- 2000 VAC, 50 Hz, 1 minuto, según IEC 60512-2-11 entre todos los terminales y tierra
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Sistema de conmutación auto-limpieza de doble ruptura (ancho de apertura de contactos 2 mm x 1.5 mm)Máx. 2 contactos normalmente abiertos o 2 contactos normalmente cerrados o 1 contacto normalmente abierto y 1 contacto normalmente cerrado
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 4.4 N ±1 N (1 elemento de conmutación), 7.8 N ±1 N (2 elemento de conmutación)
- Recorrido de operación / distancia de actuación:
- 5.5 mm ± 0.5 mm
- Travel:
- > 3 mm
- Detalles de terminal 1:
- Máx. Sección del alambre 2 mm x 2.5 mm²Máx. Sección de los conductores del cable trenzado 2 mm x 1.5 mm²
- Peso:
- 0.048 kg
Condición ambiental
- Grado de protección IP:
- IP20 trasero, IP65 frontal, según IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 95 °C
- Resistencia a golpes/resistencia a impactos:
- 50 g durante 11 ms, según IEC 60512-4-3
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CSA, EAC, ENEC (EN 61058-1), UL
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 22 mm x 30 mm, 36 mm x 24 mm, opcionalmente iluminable, rectangular, Negro, Plástico, 2 NC, Momentáneo, Terminal de tornillo
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico

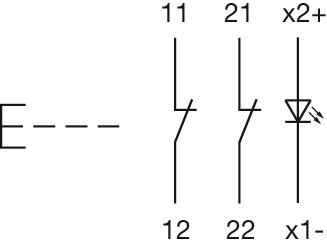

- Esquema de conexión:

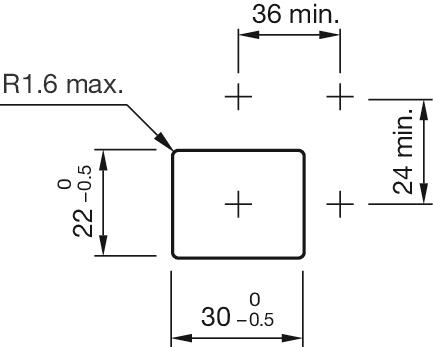

- Orificios de montaje:

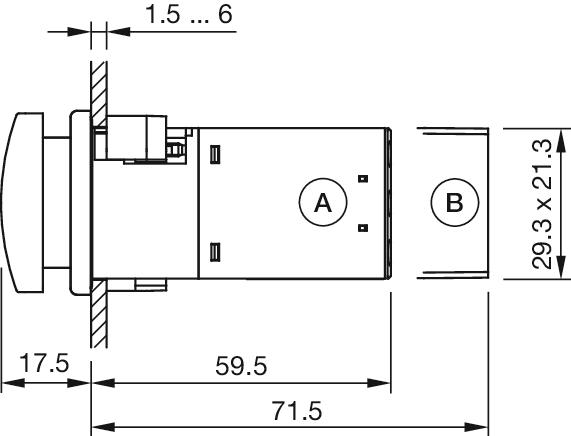

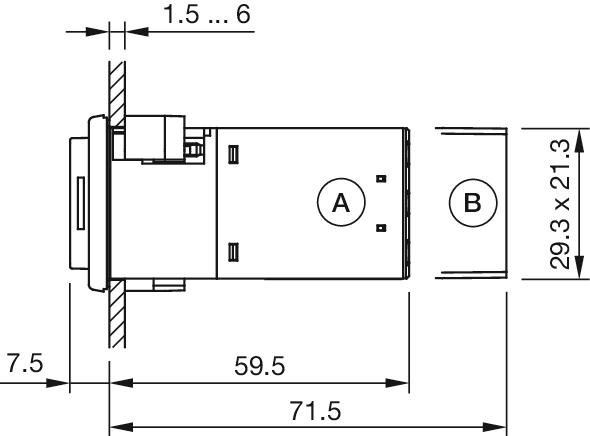

- Dimensiones:
A = Conexión de tornillo
B = Terminal enchufable 6,3 x 0,8 mm
A = Conexión de tornillo
B = Terminal enchufable 6,3 x 0,8 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Azul
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 650 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Azul, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
- Marco frontal Versión:
- elevado
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Marco frontal elevado, 36 mm x 24 mm, Negro, Plástico
- Dimensiones:
- 36 mm x 24 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
