Assembly settings
Gama de productos
Disponibilidad en línea
Sí
yes
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
Ø 9 mm
Ø 9 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 8 mm
Ø 8 mm
elegir...
Indicadores de funcionamiento
Lente Forma
rasante
rasante
elegir...
Lente Color
Verde
Verde
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Características eléctricas
Configuración de contactos
1 NO
1 NO
elegir...
Capacidad de conmutación
50 V @ 0,8 A
50 V @ 0,8 A
elegir...
Tensión de funcionamiento tipo
V DC
V DC
elegir...
Tensión de funcionamiento
3.2 V
3.2 V
elegir...
Característica mecánica
Terminal
Terminal enchufable, 2 x 0,5 mm
Terminal enchufable, 2 x 0,5 mm
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Momentáneo
Momentáneo
elegir...
Condición ambiental
Protección frontal
IP40
IP40
elegir...
Atrás
Pulsador luminoso, Serie 19, Ø 9 mm, iluminado, elevado, 1 NO, Plata, IP40, Terminal enchufable, 2 x 0,5 mm
- 19-932.5
- 10-2603.3178K
- 19-139.015
- Forma frontal
- Lente Iluminación
- Lente Color
- Tensión de funcionamiento tipo
- Tensión de funcionamiento
- Luminaria Color
- Forma frontal
- Capacidad de conmutación
- Lente Iluminación
- Función de conmutación
- Dimensiones frontales
- Sistema de conmutación
- Material del contacto
- Configuración de contactos
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 19
Frontal
- Dimensiones frontales:
- Ø 9 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 8 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Plateado
50 VAC, 0,8 A/72 VCC, 0,7 A
Chapado en oro
50 VAC, 100 mA/72 VCC, 70 mA
- Configuración de contactos:
- 1 NO
- Tensión de funcionamiento:
- 3.2 V DC
- Corriente de funcionamiento:
- 20 mA
- Capacidad de conmutación:
- 50 V @ 0,8 A
- Intensidad de la luz:
- 4600 mcd
Característica mecánica
- Terminal:
- Terminal enchufable, 2 x 0,5 mm
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm
- Peso total:
- 0.004 kg
Condición ambiental
- Protección frontal:
- IP40
- Temperatura de funcionamiento:
- - 25 °C ... + 45 °C con lámpara incandescente, - 25 °C ... + 65 °C con LED, - 25 °C ... + 65 °C sin iluminación, Debe evitarse la acumulación de calor con montaje en bloque
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Menos adecuado para láminas de revestimiento
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 7.3 mm, iluminable, Verde, rasante, Plástico
- Dimensiones:
- Ø 7.3 mm
- Características:
- Menos adecuado para láminas de revestimiento
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 3.2 V DC
- Corriente de funcionamiento:
- 20 mA
- Intensidad de la luz:
- 4600 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 Bi-Pin, Blanco, 3.2 V DC
- Tipo de luminaria:
- LED único
- Notas:
- Para el montaje del elemento de iluminación LED, véanse las directrices de aplicación, polaridad LEDLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesita
- Clavijas:
- máx. Longitud: 8 mm
- Esquema de conexión:
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 9 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 8 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
Plateado
50 VAC, 0,8 A/72 VCC, 0,7 A
Chapado en oro
50 VAC, 100 mA/72 VCC, 70 mA
- Contactos:
- 1 NO
- Capacidad de conmutación:
- 50 V @ 0,8 A
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto, según IEC 60512-2-11 entre todos los terminales y tierra
Característica mecánica
- Terminal:
- Terminal enchufable, 2 x 0,5 mm
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Sistema de conmutación de acción rápida con 1 contacto normalmente abierto
- Vida útil mecánica:
- 2 millones de ciclos de operación
- Fuerza de actuación:
- 1.6 N
- Recorrido de operación / distancia de actuación:
- aprox. 2.8 mm ± 0.2 mm
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm
- Sección del cable:
- Máx. Diámetro del cable 2 hilos 0.8 mmMáx. Sección de los conductores del cable trenzado 1 conductor de 0.75 mm²
- Peso:
- 0.002 kg
Condición ambiental
- Grado de protección IP:
- IP40 frontal, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 45 °C con lámpara incandescente, - 25 °C ... + 65 °C con LED, - 25 °C ... + 65 °C sin iluminación, Debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- Conformidades:
- 2011 / 65 / EC (RoHS)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 8 mm, Ø 9 mm, iluminable, redondo, Negro, Plástico, 1 NO, Momentáneo, Terminal enchufable, 2 x 0,5 mm
- Dimensión interna:
- Ø 7,3 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Esquema de conexión:
- Disposición de los componentes:
A = Terminales (Trasero)
B = Pulsador luminoso
C = x = contacto nº
D = 2 = Contacto normalmente abierto
E = 4 = contacto normalmente cerrado (NC)- Orificios de montaje:

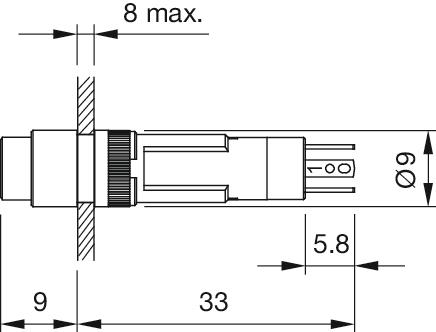

- Dimensiones:
