Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Marco frontal Versión
rasante
rasante
elegir...
Color del marco frontal
Natural
Natural
elegir...
Material del marco frontal
Aluminio
Aluminio
elegir...
Dimensiones frontales
Ø 35 mm
Ø 35 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 30 mm
Ø 30 mm
elegir...
Características eléctricas
Configuración de contactos
4 NC + 4 NO
4 NC + 4 NO
elegir...
Capacidad de conmutación
250 V @ 3 A
250 V @ 3 A
elegir...
Característica mecánica
Terminal
Terminal de soldadura
Terminal de soldadura
elegir...
Etapas de conmutación
2 posiciones
2 posiciones
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Oro
Oro
elegir...
Función de conmutación
Descanso (a) - Mantenido
Descanso (a) - Mantenido
elegir...
Ángulo de conmutación
90° derecha
90° derecha
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Otros
Material
Chapa de acero
Chapa de acero
elegir...
Atrás
Conmutador de llave 2 posiciones, Serie 14, Ø 35 mm, rasante, 4 NC + 4 NO, Terminal de soldadura
- 14-238.025K2
- 14-955.0
- 704.954.0
- Capacidad de conmutación
- Material del contacto
- Terminal
- Función de conmutación
- Ángulo de conmutación
- Sistema de conmutación
- Configuración de contactos
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Conmutador de llave
- Series:
- Serie 14
Frontal
- Dimensiones frontales:
- Ø 35 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Aluminio
- Marco frontal Versión:
- rasante
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 30.5 mm
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Tensión de conmutación y corriente conmutada:
250 VAC, 5 A (óhmico)
250 VAC, 3 A (terminal de soldadura)
250 VAC, 2 A (inductivo, cos(phi) = 0,7)
220 VCC, 0,1 A (inductivo, L:R = 30 ms)
110 VCC, 0,2 A (inductivo, L:R = 30 ms)
60 VCC, 0,7 A (inductivo, L:R = 30 ms)
24 VCC, 2 A (inductivo, L:R = 30 ms)
- Configuración de contactos:
- 4 NC + 4 NO
- Capacidad de conmutación:
- 250 V @ 3 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Corriente térmica Ith:
- Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados3 A
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Descanso (a) - Mantenido
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Etapas de conmutación:
- 2 posiciones
- Ángulo de conmutación:
- 90° derecha
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Peso total:
- 0.053 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
Otros
- Material:
- Chapa de acero
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Número máximo de elementos de conmutación:
- 4
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Frontal
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Aluminio
Montaje
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Tensión de conmutación y corriente conmutada:
250 VAC, 5 A (óhmico)
250 VAC, 3 A (terminal de soldadura)
250 VAC, 2 A (inductivo, cos(phi) = 0,7)
220 VCC, 0,1 A (inductivo, L:R = 30 ms)
110 VCC, 0,2 A (inductivo, L:R = 30 ms)
60 VCC, 0,7 A (inductivo, L:R = 30 ms)
24 VCC, 2 A (inductivo, L:R = 30 ms)
- Contactos:
- 4 NC / 4 NO
- Tensión de funcionamiento nominal Ue:
- 250 VAC/VCC según EN IEC 61058-1
- Capacidad de conmutación:
- 250 V @ 3 A
- Vida útil eléctrica:
- 50 000 ciclos de operación
- Rigidez eléctrica:
- 3000 VAC, 50 Hz, 1 minuto entre todos los terminales y tierra, según EN/IEC 61058-1
- Clase de protección:
- II
- Normas:
- Según EN/IEC 61058-1
- Corriente térmica Ith:
- Corriente máxima certificada para funcionamiento continuo y temperaturas ambiente que no superen los valores máximos especificados3 A
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Descanso (a) - Mantenido
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Sistema de conmutación auto-limpieza de doble ruptura, 1 contacto normalmente cerrado y 1 contacto normalmente abierto por elemento de conmutación
- Etapas de conmutación:
- 2 posiciones
- Ángulo de conmutación:
- 90° derecha
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 5 N ... 8 N, depende del número de elementos de conmutación
- Recorrido de operación / distancia de actuación:
- aprox. 90°
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Peso:
- 0.035 kg
Condición ambiental
- Protección frontal:
- IP65, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 150 m / s², ancho de impulso 11 ms, 3 ejes, (sem isenoidal según EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
- Resistencia ambiental:
- Constante térmica de humedad, según DIN EN 60068-2-78Calor húmedo cíclico, según DIN IEC 60068-2-30
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, redondo, Natural, Aluminio, anodizado, 4 NC / 4 NO, Descanso (a) - Mantenido, Terminal de soldadura, IP65, según DIN EN 60529
- Color de la carcasa:
- Negro
- Notas:
- Número de bloqueo 1001, tipo de bloqueo KABA
- Número máximo de elementos de conmutación:
- 4
- Posiciones de conmutación:

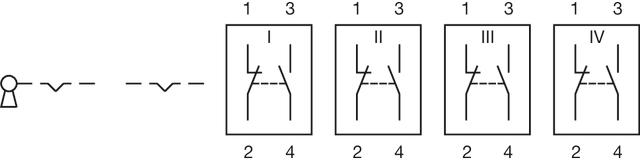

- Esquema de conexión:

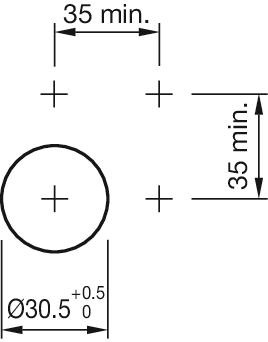

- Orificios de montaje:

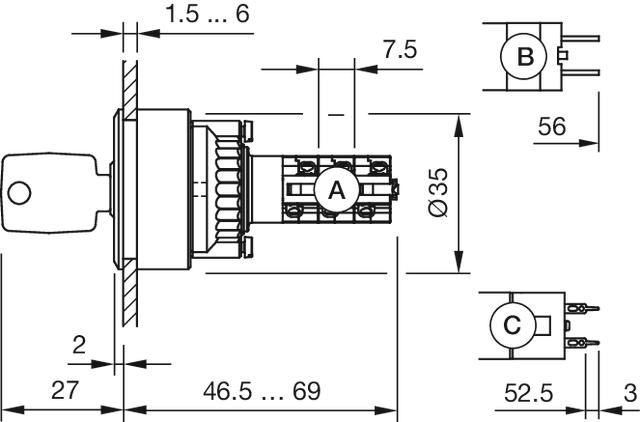

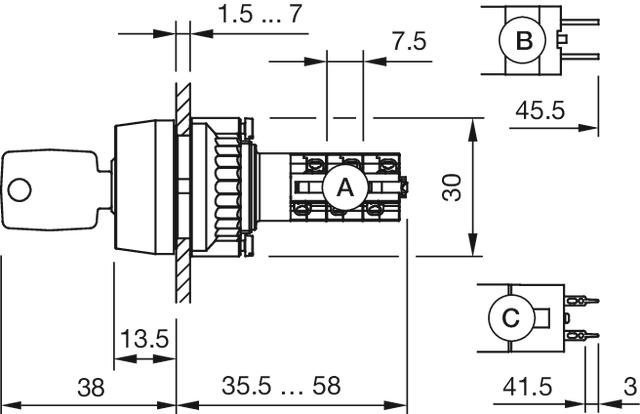

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 35 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Aluminio
- Marco frontal Versión:
- rasante
Montaje
- Orificio de montaje:
- Ø 30.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.016 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, Ø 35 mm, Negro, Aluminio
- Dimensiones:
- Ø 35 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Notas:
- El color de las piezas de aluminio anodizado puede variar por motivos de producción

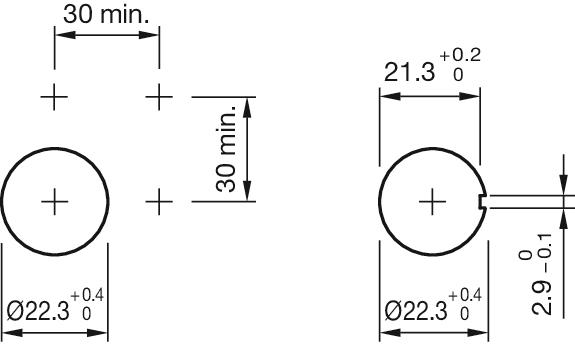

- Orificios de montaje:
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 30 mm
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Dispositivo antitorsión, Ø 30 mm, Chapa de acero
- Material:
- Chapa de acero
