Pulsador de una pieza, Serie 03, 48 mm x 24 mm, no iluminado, rasante, 2 C, Plata, IP40, Terminal de tornillo
- 03-967.0
- 03-612.011
- 03-901.5
- Dimensiones frontales
- Función de conmutación
- Configuración de contactos
- Lente Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Not Recommended for new design
- HMI Funciones:
- Pulsador
- Series:
- Serie 03
Frontal
- Dimensiones frontales:
- 48 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 21.2 mm x 41.2 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- no iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Características eléctricas
- Tensión de conmutación y corriente conmutada:
según UL
250 VAC, 10 A
según IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Configuración de contactos:
- 2 C
- Capacidad de conmutación:
- 400 V @ 10 A
- Corriente térmica Ith:
- 10 A
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- Marco de montaje máx. 0.2 Nm, Terminal de tornillo 0.8 Nm
- Peso total:
- 0.08 kg
Condición ambiental
- Protección frontal:
- IP40
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C, Debe evitarse la acumulación de calor con montaje en bloque
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 1.0 mm según IEC 60068-2-6
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- La lente sólo se puede desmontar con el extractor de lentes Ref. 98-968
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Dimensiones frontales:
- 48 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Marco frontal, 48 mm x 24 mm, Negro, Plástico
- Dimensiones:
- 48 mm x 24 mm
- Características:
- La lente sólo se puede desmontar con el extractor de lentes Ref. 98-968
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 21.2 mm x 41.2 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- no iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
según UL
250 VAC, 10 A
según IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Contactos:
- 2 C
- Tensión de aislamiento nominal Ui:
- 400 VAC/440 VCC según IEC 60947-5-1
- Capacidad de conmutación:
- 400 V @ 10 A
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto, según IEC 60947-5-1 entre todos los terminales y tierra
- Normas:
- Los dispositivos cumplen la «Normativa para aparamenta de baja tensión» EN IEC 60947-5-1
- Corriente térmica Ith:
- 10 A
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- 1 ó 2 elementos conmutadores de ruptura brusca autolimpiantes1 ó 2 contactos conmutados.
- Vida útil mecánica:
- 2 millones de ciclos de operación
- Fuerza de actuación:
- 6 ... 12 N
- Recorrido de operación / distancia de actuación:
- aprox. 5 mm
- Par de apriete:
- Marco de montaje máx. 0.2 Nm, Terminal de tornillo 0.8 Nm
- Detalles de terminal 1:
- Máx. Sección del alambre 2 mm x 2.5 mm²Máx. Sección de los conductores del cable trenzado 2 mm x 1.5 mm²
- Peso:
- 0.07 kg
Condición ambiental
- Grado de protección IP:
- IP40 frontal, IP65 con protección contra salpicaduras de agua, según IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C, Debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 30 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- 15 g durante 11 ms, según IEC 60068-2-27
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 1.0 mm según IEC 60068-2-6
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CSA, DNV, UL
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 21.2 mm x 41.2 mm, no iluminable, rectangular, Negro, Plástico, 2 C, Momentáneo, Terminal de tornillo
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Esquema de conexión:

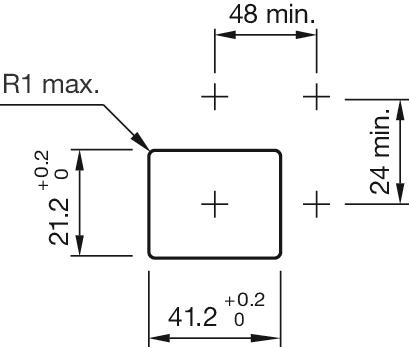

- Orificios de montaje:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Forma frontal:
- rectangular
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Característica mecánica
- Peso:
- 0.009 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 18 mm x 38 mm, iluminable, Verde, rasante, Plástico
- Dimensiones:
- 18 mm x 38 mm
- Características:
- Menos adecuado para láminas de revestimiento
