Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
rectangular
rectangular
elegir...
Marco frontal Versión
elevado
elevado
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
36 mm x 24 mm
36 mm x 24 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
21 mm x 29 mm
21 mm x 29 mm
elegir...
Indicadores de funcionamiento
Lente Forma
rasante
rasante
elegir...
Lente Color
Incoloro
Incoloro
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Características eléctricas
Configuración de contactos
2 C
2 C
elegir...
Capacidad de conmutación
400 V @ 10 A
400 V @ 10 A
elegir...
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
48 V
48 V
elegir...
Característica mecánica
Terminal
Terminal de tornillo
Terminal de tornillo
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Plata
Plata
elegir...
Función de conmutación
Mantenido
Mantenido
elegir...
Condición ambiental
Protección frontal
IP40
IP40
elegir...
Atrás
Pulsador luminoso, Serie 02, 36 mm x 24 mm, iluminado, rasante, 2 C, Plata, IP40, Terminal de tornillo
- 02-901.7
- 02-619.011
- 10-2K19.1059
- 02-967.0
- Lente Color
- Función de conmutación
- Configuración de contactos
- Tensión de funcionamiento tipo
- Tensión de funcionamiento
- Luminaria Color
- Marco frontal Versión
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Not Recommended for new design
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 02
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
- Marco frontal Versión:
- elevado
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 21.2 mm x 29.2 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de conmutación y corriente conmutada:
según UL
250 VAC, 10 A
según IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Configuración de contactos:
- 2 C
- Tensión de funcionamiento:
- 48 V AC/DC +10%
- Corriente de funcionamiento:
- 2 - 4 mA ±15 %
- Capacidad de conmutación:
- 400 V @ 10 A
- Intensidad de la luz:
- 600 mcd
- Corriente térmica Ith:
- 10 A
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm, Terminal de tornillo 0.8 Nm
- Peso total:
- 0.066 kg
Condición ambiental
- Protección frontal:
- IP40
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C, Debe evitarse la acumulación de calor con montaje en bloque
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 1.0 mm según IEC 60068-2-6
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Menos adecuado para láminas de revestimiento
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Forma frontal:
- rectangular
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0.004 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 17.5 mm x 25.4 mm, iluminable, Incoloro, rasante, Plástico
- Dimensiones:
- 17.5 mm x 25.4 mm
- Características:
- Menos adecuado para láminas de revestimiento
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 21.2 mm x 29.2 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
según UL
250 VAC, 10 A
según IEC 60947-5-1
AC-12: 400 V, 10 A
AC-15: 400 V, 6 A
AC-15: 250 V, 8 A
DC-13: 110 V, 0.4 A
DC-13: 60 V, 1 A
DC-13: 24 V, 3 A
- Contactos:
- 2 C
- Tensión de aislamiento nominal Ui:
- 400 VAC/440 VCC según IEC 60947-5-1
- Capacidad de conmutación:
- 400 V @ 10 A
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto, según IEC 60947-5-1 entre todos los terminales y tierra
- Normas:
- Los dispositivos cumplen la «Normativa para aparamenta de baja tensión» EN IEC 60947-5-1
- Corriente térmica Ith:
- 10 A
Característica mecánica
- Terminal:
- Terminal de tornillo
- Material del contacto:
- Plata
- Función de conmutación:
- Mantenido
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- 1 ó 2 elementos conmutadores de ruptura brusca autolimpiantes1 ó 2 contactos conmutados.
- Vida útil mecánica:
- 1 millón de ciclos de operación
- Fuerza de actuación:
- 6 ... 12 N
- Recorrido de operación / distancia de actuación:
- aprox. 5 mm
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm, Terminal de tornillo 0.8 Nm
- Detalles de terminal 1:
- Máx. Sección del alambre 2 mm x 2.5 mm²Máx. Sección de los conductores del cable trenzado 2 mm x 1.5 mm²
- Peso:
- 0.059 kg
Condición ambiental
- Grado de protección IP:
- IP40 frontal, IP65 con protección contra salpicaduras de agua, según IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C, Debe evitarse la acumulación de calor con montaje en bloque
- Resistencia a golpes/resistencia a impactos:
- 15 g durante 11 ms, según IEC 60068-2-27
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 1.0 mm según IEC 60068-2-6
Certificado
- Aprobaciones:
- CB (IEC 60947-5-1), CENELEC CCA-NTR (EN 60947-5-1), CSA, DNV, SEV, UL
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 21.2 mm x 29.2 mm, iluminable, rectangular, Negro, Plástico, 2 C, Mantenido, Terminal de tornillo
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Esquema de conexión:
- Orificios de montaje:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 48 V AC/DC +10%
- Corriente de funcionamiento:
- 2 - 4 mA ±15 %
- Intensidad de la luz:
- 600 mcd
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T6.9, Blanco, 48 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Pida dos LEDPara el montaje del elemento de iluminación LED, véanse las directrices de aplicación, polaridad LEDLas resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas de brillo y longitud de onda de los LED pueden provocar diferencias visibles en la iluminaciónPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)
- Esquema de conexión:

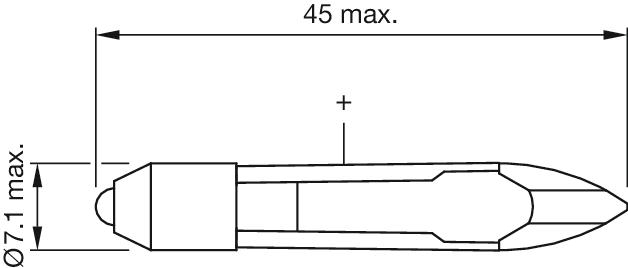

- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
- Marco frontal Versión:
- elevado
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Marco frontal elevado, 36 mm x 24 mm, Negro, Plástico
- Dimensiones:
- 36 mm x 24 mm
