Assembly settings
前面
フロント形状
丸形
丸形
選択...
フロントベゼル 色
アルミ地色
アルミ地色
選択...
フロントベゼル 材質
アルミニウム
アルミニウム
選択...
フロント寸法
Ø 35 mm
Ø 35 mm
選択...
取付け
デザイン
フラッシュ
フラッシュ
選択...
取付けタイプ
パネル実装
パネル実装
選択...
取付け穴
Ø 30 mm
Ø 30 mm
選択...
機械的特性
スイッチング ポジション
2ポジション
2ポジション
選択...
スイッチング動作
レスト - オルタネイト (a)
レスト - オルタネイト (a)
選択...
スイッチング角度
90° 背面 / -45° … +45°
90° 背面 / -45° … +45°
選択...
戻る
お客様の製品:
前面
- フロント寸法:
- Ø 35 mm
- フロント形状:
- 丸形
- フロントベゼル 色:
- アルミ地色
- フロントベゼル 材質:
- アルミニウム
取付け
- デザイン:
- フラッシュ
- 取付け穴:
- Ø 30.5 mm
- 取付けタイプ:
- パネル実装
電気的特性
- 規格:
- スイッチは、「低電圧スイッチングデバイスの規格」EN IEC 60947-5-1に準拠
機械的特性
- スイッチング動作:
- レスト - オルタネイト (a)
- スイッチング ポジション:
- 2ポジション
- スイッチング角度:
- 90° 背面 / -45° … +45°
- 機械的寿命:
- 操作回数 ≤ 5万回
- 重量:
- 0.103 kg
周辺条件
- IP保護等級:
- IP65前面
- 使用温度:
- - 40 ° C ～ + 55 ° C
- 保存温度:
- - 40 ° C ... + 85 ° C
認証
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
その他
- 簡単な説明:
- アクチュエーター, Ø 30.5 mm, Ø 35 mm, 丸形, アルミ地色, アルミニウム, レスト - オルタネイト (a)
- ヒント:
- 標準ロック RONIS 251その他のロック番号については、テクニカルデータをご参照ください。最大2個 3スイッチングエレメントでクリップオン可能
- 最大接点数:
- 3
- スイッチングポジション:
- 配線図:

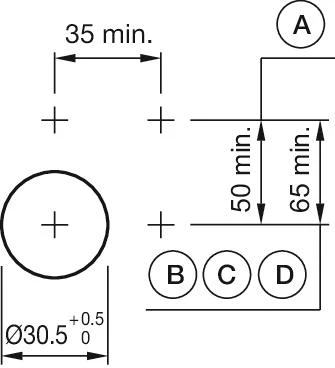

- マウントカットアウト:
A = ねじ端子
B = スプリングケージ端子 (PIT)
C = プラグイン端子 6.3 mm x 0.8 mm

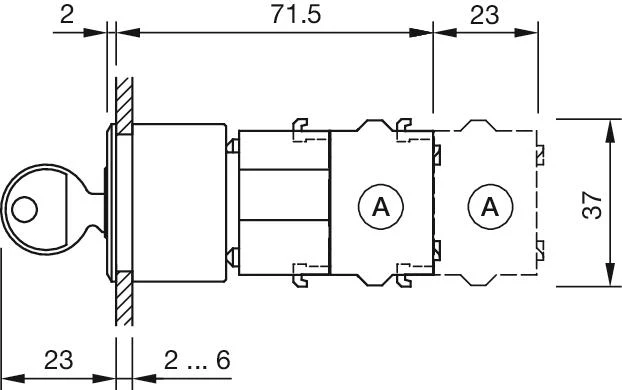

D = ダブルプラグイン接続 6.3 mm x 0.8 mm- 寸法図:
A = ねじ端子
