アクチュエーター

  • 19-472.035

19-472.035 アクチュエーター, Ø 8 mm, Ø 9 mm, 照光用, 丸形, 黒, プラスチック, 1 NC, オルタネイト, プラグイン端子, 2 x 0.5 mm
19-472.035
カートに追加
お客様の製品:
19-472.035

19-472.035

アクチュエーター

前面
フロント寸法:
Ø 9 mm
フロント形状:
丸形
フロントベゼル 色:
黒
フロントベゼル 材質:
プラスチック
取付け
デザイン:
レイズド
取付け穴:
Ø 8 mm
取付けタイプ:
パネル実装
操作・表示部分
レンズ 照光:
照光用
電気的特性
スイッチング電圧とスイッチング電流:

100 mA at 42 VAC/VDC
接点:
1 NC
スイッチング定格:
50 V @ 0,1 A
電気強度:
2500VAC、50Hz、1分間、IEC 60512-2-11に準拠、全接続端子とアース間
機械的特性
端子:
プラグイン端子, 2 x 0.5 mm
接点 材質:
金
スイッチング動作:
オルタネイト
スイッチング方式:
ローレベルエレメント
スイッチングシステム:
This low-level switching element was developed for low switching voltages and currents.
Single-break momentary contact, as normally open or normally closed with 4 independent points of contact.
機械的寿命:
操作回数500万回
操作力:
1.8 N ±0.3 N
操作トラベル:
約 2.8 mm ± 0.2 mm
締め付けトルク:
固定ナット 最大 0.2 Nm
電線断面図:
最大 線径 各0.8mm 2本
Max. wire cross-section of stranded cable 1 x 0.75 mm²
重量:
0.003 kg
周辺条件
IP保護等級:
IP40前面、DIN EN 60529に準拠
使用温度:
- 25 °C ～ + 45 °C フィラメントランプ使用時, - 25 °C ～ + 65 °C LED付き, - 25 °C ～ + 65 °C 照光なし, ブロックとして取り付け、熱を自由に逃がせることを確認
保存温度:
- 40 ° C ... + 85 ° C
耐衝撃性:
DIN EN 60512-4-3、IEC 60068-2-27（単一衝撃、半正弦波）に準拠、11msの間に15g
認証
準拠:
2011 / 65 / EC (RoHS)
REACH:
REACH compliant
RoHS:
RoHS compliant
その他
簡単な説明:
アクチュエーター, Ø 8 mm, Ø 9 mm, 照光用, 丸形, 黒, プラスチック, 1 NC, オルタネイト, プラグイン端子, 2 x 0.5 mm
内部寸法:
Ø 7,3 mm
ハウジング 色:
黒
ハウジング 材質:
プラスチック
配線図:
配線図

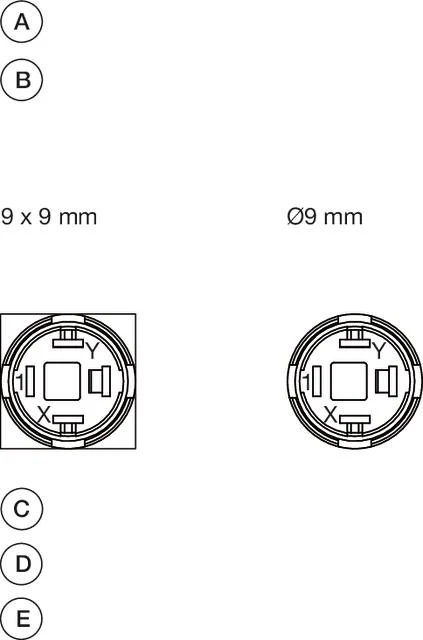

コンポーネント レイアウト:
コンポーネント レイアウト
A = 端子（背面）
B = 照光式押ボタン
C = x = 接点番号
D = 2 = ノーマルオープン接点
E = 4 = ノーマルクローズ接点

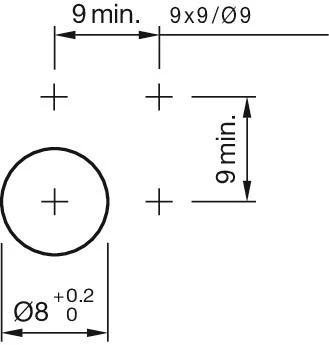

マウントカットアウト:
マウントカットアウト

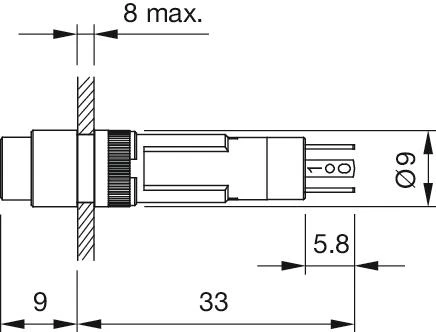

寸法図:
寸法図
ファイルをダウンロード
