Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
cuadrado
cuadrado
elegir...
Color del marco frontal
Plata
Plata
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
35 mm x 35 mm
35 mm x 35 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
30 mm x 30 mm
30 mm x 30 mm
elegir...
Indicadores de funcionamiento
Lente Forma
rasante
rasante
elegir...
Lente Color
Verde
Verde
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Placa marcable Óptica
translúcido
translúcido
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Placa marcable Iluminación
iluminable
iluminable
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC
V AC
elegir...
Tensión de funcionamiento
130 V
130 V
elegir...
Característica mecánica
Terminal
Terminal enchufable, 6,3 x 0,8 mm
Terminal enchufable, 6,3 x 0,8 mm
elegir...
Etapas de conmutación
2 posiciones
2 posiciones
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Otros
Material
Metal
Metal
elegir...
Atrás
Intermitente, Serie 04, 35 mm x 35 mm, rasante, IP65, Terminal enchufable, 6,3 x 0,8 mm
- 704.702.5
- 704.709.9
- 704.743.8
- 704.960.5
- 704.950.1
- 10-2H24.2059
- 704.943.2P
- Lente Color
- Material
- Terminal
- Tensión de funcionamiento
- Luminaria Color
- Tensión de funcionamiento tipo
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Intermitente
- Series:
- Serie 04
Frontal
- Dimensiones frontales:
- 35 mm x 35 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 30 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- iluminable
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 130 V AC +10%
- Corriente de funcionamiento:
- 2 mA ±15 %
- Intensidad de la luz:
- 300 mcd
Característica mecánica
- Terminal:
- Terminal enchufable, 6,3 x 0,8 mm
- Etapas de conmutación:
- 2 posiciones
- Par de apriete:
- máx. 0.25 … 0.30 Nm
- Peso total:
- 0.084 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
Otros
- Material:
- Metal
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Se puede grabar
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 7 COMPONENTS:
Frontal
- Forma frontal:
- cuadrado
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 24.4 mm x 24.4 mm, iluminable, Verde, rasante, Plástico
- Dimensiones:
- 24.4 mm x 24.4 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Lente Color:
- Blanco
- Lente Iluminación:
- iluminable
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- iluminable
Característica mecánica
- Peso:
- 0.003 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Soporte de la lente, iluminable, Blanco, translúcido, 30 mm x 30 mm
- Dimensiones:
- 30 mm x 30 mm
- Características:
- Se puede grabar
- Notas:
- Para lente cuadrada
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- 35 mm x 35 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Plata
- Material del marco frontal:
- Plástico
Montaje
- Orificio de montaje:
- 30 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Normas:
- Los dispositivos cumplen la «Normativa sobre aparamenta de baja tensión» DIN EN 60947-1
Característica mecánica
- Peso:
- 0.018 kg
Condición ambiental
- Grado de protección IP:
- IP65 frontal
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 30 mm x 30 mm, 35 mm x 35 mm, cuadrado, Plata, Plástico
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Esquema de conexión:
- Orificios de montaje:
A = Terminal de tornillo
B = Terminal insertable (PIT)
C = Terminal enchufable 6,3 mm x 0,8 mm
D = Terminal enchufable doble 6,3 mm x 0,8 mm
A = Terminal de tornillo
B = Terminal insertable (PIT)- Dimensiones:
A = Conexión de tornillo
A = Conexión de tornillo
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Par de apriete:
- máx. 0.25 … 0.30 Nm
- Peso:
- 0.027 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Brida de bayoneta, Metal
- Material:
- Metal
- Dimensiones:
Para Ref. 704.960.5
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Normas:
- Los dispositivos cumplen la «Normativa sobre aparamenta de baja tensión» DIN EN 60947-1/DIN EN 60947-5-1
Característica mecánica
- Terminal:
- Terminal enchufable, 6,3 x 0,8 mm
- Etapas de conmutación:
- 2 posiciones
- Sección del cable:
- Terminal enchufable 1 x 6.3 mm x 0.8 mm o 2 x 2.8 mm x 0.8 mmPara los dispositivos con terminales enchufables se requieren fundas aislantes y debe mantenerse una distancia entre hileras de 65 mm (orificios de montaje)
- Peso:
- 0.013 kg
Condición ambiental
- Grado de protección IP:
- IP00
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 300 m/s² anchura de impulso 11 ms, (sem isenoidal, EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
- Resistencia ambiental:
- Humedad relativa, máx. 95%, sin condensación
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Bloque de la lámpara, Plástico, Terminal enchufable, 6,3 x 0,8 mm
- Material de la carcasa:
- Plástico
- Notas:
- Al utilizar el bloque de la lámpara deben respetarse las directrices de aplicación
- Esquema de conexión:

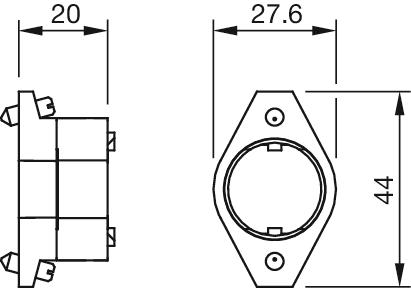

- Dimensiones:
A = Terminal de tornillo
B = Terminal insertable (PIT)
C = Terminal enchufable 6,3 mm x 0,8 mm
D = Terminal enchufable doble 6,3 mm x 0,8 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 130 V AC +10%
- Corriente de funcionamiento:
- 2 mA ±15 %
- Intensidad de la luz:
- 300 mcd
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, BA9s, Blanco, 130 V AC +10%
- Tipo de luminaria:
- LED único
- Características:
- La longitud total máxima de la lámpara no debe superar los 25 mm
- Notas:
- Los modelos de 6 V CC, 24 V CC bicolor, 130 V CA, 130 V CC y 230 V CA se fabrican con un diodo de protección contra inversión de polaridadLos tipos de 130 V CA enumerados están dimensionados para la conexión directa a la tensión de alimentación de 130 V CANo está permitido el funcionamiento con una tensión de alimentación superior utilizando elementos de portalámparas disponibles en el mercado con resistencia en serie integradaSi la lámpara bicolor de 24 VCC se controla con polaridad normal (positivo en la etiqueta central), se enciende el primer color mencionado. Si se invierte la polaridad, se enciende el segundo colorDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesita
- Esquema de conexión:

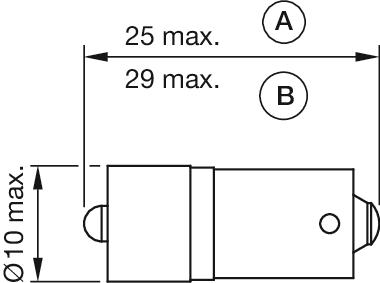

- Dimensiones:
A = (estándar)
B = (superbrillante)
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Tensión de funcionamiento:
- 130 V AC/DC +10%
- Corriente de funcionamiento:
- 3 mA
Característica mecánica
- Terminal:
- Terminal insertable
- Peso:
- 0.02 kg
Condición ambiental
- Grado de protección IP:
- IP30 trasero
- Temperatura de funcionamiento:
- 0 °C … + 50 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Elemento intermitente, 130 V AC/DC +10%, Terminal insertable
- Material de la carcasa:
- Plástico, según UL 94 V0
- Características:
- Tensión/corriente de la lámpara 130 V, 3 mA
- Esquema de conexión:
- Dimensiones:
A = Terminal de tornillo
B = Terminal insertable (PIT)
