Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Gris
Gris
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
Ø 29 mm
Ø 29 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Lente Tipo
elevado sobre el marco frontal
elevado sobre el marco frontal
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Amarillo
Amarillo
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Forma de la iluminación
Frontal
Frontal
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Placa marcable Iluminación
iluminable
iluminable
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal universal, 2 x 0,5 mm
Terminal universal, 2 x 0,5 mm
elegir...
Condición ambiental
Protección frontal
IP67
IP67
elegir...
Atrás
Indicador de iluminación frontal, Serie 14, Ø 29 mm, elevado, IP67, Terminal universal, 2 x 0,5 mm
- 704.611.4
- 704.608.7
- 14-041.006
- 704.600.6
- 10-2112.1069
- Lente Color
- Terminal
- Material del marco frontal
- Color del marco frontal
- Luminaria Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Indicador
- Series:
- Serie 14
Frontal
- Dimensiones frontales:
- Ø 29 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Gris
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Amarillo
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Lente Tipo:
- elevado sobre el marco frontal
- Placa marcable Iluminación:
- iluminable
- Tapa marcable Color:
- Incoloro
- Luminaria Color:
- Blanco
- Forma de la iluminación:
- Frontal
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Peso total:
- 0.021 kg
Condición ambiental
- Protección frontal:
- IP67
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
Otros
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 5 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Amarillo
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Lente Tipo:
- elevado sobre el marco frontal
- Placa marcable Iluminación:
- iluminable
- Forma de la iluminación:
- Frontal
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 23.7 mm, iluminable, Amarillo, rasante, Plástico
- Dimensiones:
- Ø 23.7 mm
- Notas:
- Para conseguir IP67, utilice la placa marcable Ref. 704.610.X
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Tapa marcable Color:
- Incoloro
- Tapa marcable Óptica:
- transparente
- Tapa marcable Superficie:
- acanalado
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Tapa marcable, LED, Incoloro, Plástico, acanalado, transparente, Ø 29 mm
- Dimensiones:
- Ø 29 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Forma frontal:
- redondo
Montaje
- Diseño:
- rasante
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Peso:
- 0.015 kg
Condición ambiental
- Protección frontal:
- IP67, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, redondo, Terminal universal, 2 x 0,5 mm, IP67, según DIN EN 60529
- Esquema de conexión:

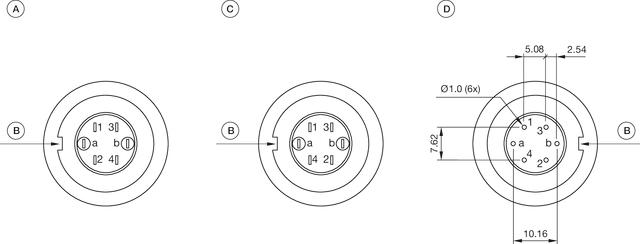

- Disposición de los componentes:
A = Terminales (Traseros)
B = Dispositivo anti-rotación
C = Bloque de diodos

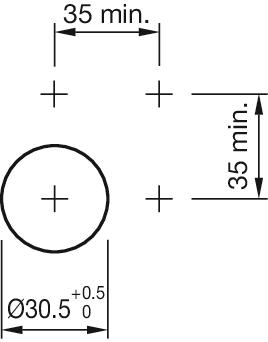

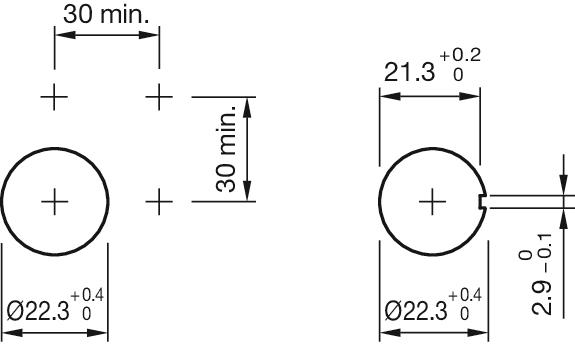

D = Plano de perforación (lado componente)- Orificios de montaje:

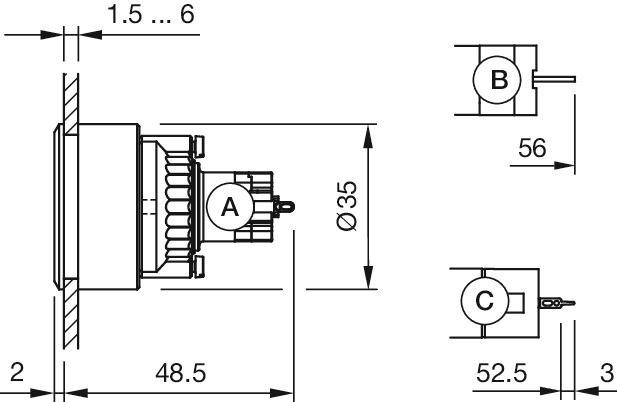

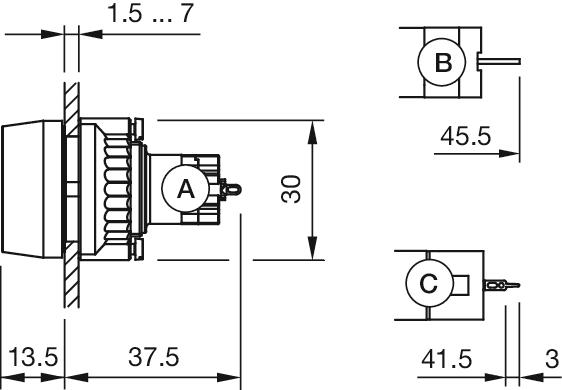

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 29 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Gris
- Material del marco frontal:
- Plástico
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Marco frontal, Ø 29 mm, Gris, Plástico
- Dimensiones:
- Ø 29 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T5.6, Blanco, 24 V AC/DC +10%
- Notas:
- Para el montaje del elemento de iluminación LED, véanse las directrices de aplicación, polaridad LEDLas resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)
- Esquema de conexión:
- Dimensiones:
