Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 22 mm
Ø 22 mm
elegir...
Indicadores de funcionamiento
Tapa de la lente Forma
rasante
rasante
elegir...
Tapa de la lente Color
Incoloro
Incoloro
elegir...
Tapa de la lente Material
Plástico
Plástico
elegir...
Luminaria Color
Amarillo
Amarillo
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal de soldadura
Terminal de soldadura
elegir...
Condición ambiental
Protección frontal
IP67
IP67
elegir...
Atrás
Indicador de iluminación total, Serie 14, elevado, IP67, Terminal de soldadura
- 704.603.7
- 704.608.9
- 14-030.005
- 10-2112.1064
- Tapa de la lente Color
- Terminal
- Luminaria Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Indicador
- Series:
- Serie 14
Frontal
- Forma frontal:
- redondo
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 22.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Tapa de la lente Color:
- Incoloro
- Tapa de la lente Material:
- Plástico
- Tapa de la lente Forma:
- rasante
- Tapa de la lente Óptica:
- transparente
- Tapa marcable Color:
- Blanco
- Luminaria Color:
- Amarillo
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 280 mcd
Característica mecánica
- Terminal:
- Terminal de soldadura
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Peso total:
- 0.014 kg
Condición ambiental
- Protección frontal:
- IP67
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
Otros
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Indicadores de funcionamiento
- Tapa de la lente Color:
- Incoloro
- Tapa de la lente Material:
- Plástico
- Tapa de la lente Forma:
- rasante
- Tapa de la lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0.003 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Tapa de la lente, Ø 29 mm, iluminable, Incoloro, rasante, Plástico, transparente
- Dimensiones:
- Ø 29 mm
- Notas:
- Para conseguir IP67, utilice la placa marcable Ref. 704.608.X
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Tapa marcable Color:
- Blanco
- Tapa marcable Óptica:
- translúcido
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Tapa marcable, LED y lámpara incandescente, Blanco, Plástico, translúcido, Ø 29 mm
- Dimensiones:
- Ø 29 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Forma frontal:
- redondo
Montaje
- Diseño:
- elevado
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC
Característica mecánica
- Terminal:
- Terminal de soldadura
- Par de apriete:
- Tuerca de fijación máx. 0.25 Nm
- Peso:
- 0.009 kg
Condición ambiental
- Protección frontal:
- IP67, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- Aprobaciones:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL
- Conformidades:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, redondo, Terminal de soldadura, IP67, según DIN EN 60529
- Esquema de conexión:

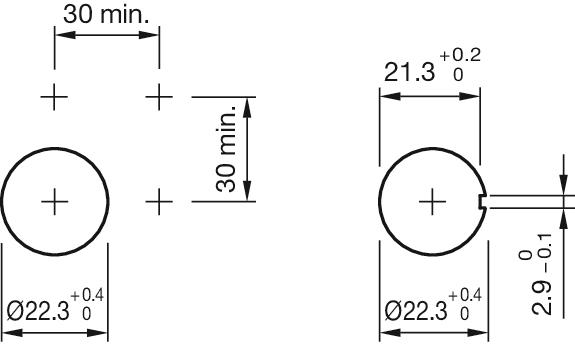

- Orificios de montaje:

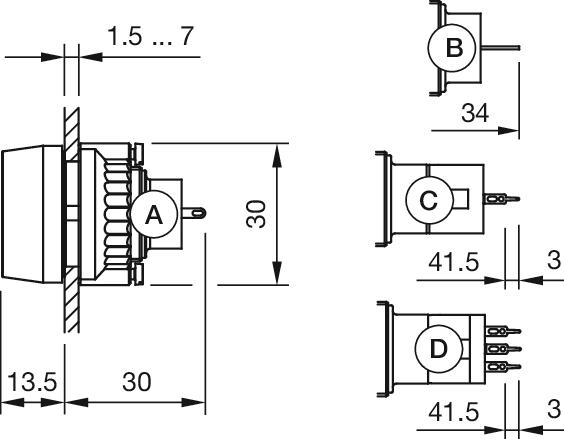

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
D = Terminal de soldadura universal
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Amarillo
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 280 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T5.6, Amarillo, 24 V AC/DC +10%
- Notas:
- Para el montaje del elemento de iluminación LED, véanse las directrices de aplicación, polaridad LEDLas resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)
- Esquema de conexión:

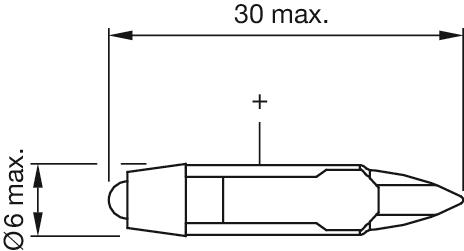

- Dimensiones:
