Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Marco frontal Versión
rasante
rasante
elegir...
Color del marco frontal
Natural
Natural
elegir...
Material del marco frontal
Acero inoxidable 304
Acero inoxidable 304
elegir...
Dimensiones frontales
Ø 35 mm
Ø 35 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 30 mm
Ø 30 mm
elegir...
Indicadores de funcionamiento
Lente Tipo
a ras del marco frontal
a ras del marco frontal
elegir...
Lente Forma
rasante
rasante
elegir...
Lente Color
Incoloro
Incoloro
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Forma de la iluminación
Frontal
Frontal
elegir...
Placa marcable Óptica
translúcido
translúcido
elegir...
Luminaria Color
Verde
Verde
elegir...
Placa marcable Iluminación
iluminable
iluminable
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V DC
V DC
elegir...
Tensión de funcionamiento
24 - 30 V
24 - 30 V
elegir...
Característica mecánica
Terminal
Terminal de tornillo
Terminal de tornillo
elegir...
Etapas de conmutación
2 posiciones
2 posiciones
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Otros
Material
Plástico
Plástico
elegir...
Atrás
Indicador, Serie 04, Ø 35 mm, rasante, IP65, Terminal de tornillo
- 704.602.7
- 704.609.9
- 704.633.1
- 704.955.9
- 704.950.5
- 704.950.0
- 10-2H13.3165Q
- Lente Tipo
- Lente Color
- Placa marcable Iluminación
- Placa marcable Óptica
- Placa marcable Color
- Material del marco frontal
- Color del marco frontal
- Material
- Terminal
- Tensión de funcionamiento tipo
- Tensión de funcionamiento
- Luminaria Color
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Indicador
- Series:
- Serie 04
Frontal
- Dimensiones frontales:
- Ø 35 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Acero inoxidable 304
- Marco frontal Versión:
- rasante
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- Ø 30.5 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Lente Tipo:
- a ras del marco frontal
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- iluminable
- Luminaria Color:
- Verde
- Forma de la iluminación:
- Frontal
Características eléctricas
- Tensión de funcionamiento:
- 24 - 30 V DC +10%
- Corriente de funcionamiento:
- 12 - 18 mA ±15 %
- Intensidad de la luz:
- 1800 - 2700 mcd
Característica mecánica
- Terminal:
- Terminal de tornillo
- Etapas de conmutación:
- 2 posiciones
- Par de apriete:
- máx. 0.40 … 0.50 Nm
- Peso total:
- 0.071 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
Otros
- Material:
- Plástico
- Color de la carcasa:
- Gris
- Material de la carcasa:
- Plástico
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 7 COMPONENTS:
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Lente Tipo:
- a ras del marco frontal
- Forma de la iluminación:
- Frontal
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 23.7 mm, iluminable, Incoloro, rasante, Plástico
- Dimensiones:
- Ø 23.7 mm
- Notas:
- Para conseguir IP67, utilice la placa marcable Ref. 704.609.9
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Placa marcable Color:
- Blanco
- Placa marcable Óptica:
- translúcido
- Placa marcable Iluminación:
- iluminable
Característica mecánica
- Peso:
- 0 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Placa marcable, Ø 20 mm, iluminable, Blanco, Plástico, translúcido
- Dimensiones:
- Ø 20 mm
- Notas:
- para lente redonda rasante
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Normas:
- Los dispositivos cumplen la «Normativa sobre aparamenta de baja tensión» DIN EN 60947-1
Característica mecánica
- Peso:
- 0.008 kg
Condición ambiental
- Grado de protección IP:
- IP65 frontal
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador
- Color de la carcasa:
- Gris
- Material de la carcasa:
- Plástico
- Esquema de conexión:
- Orificios de montaje:
A = Terminal de tornillo
B = Terminal insertable (PIT)
C = Terminal enchufable 6,3 mm x 0,8 mm
D = Terminal enchufable doble 6,3 mm x 0,8 mm
A = Terminal de tornillo
B = Terminal insertable (PIT)
A = Terminal de tornillo
B = Terminal insertable (PIT)
C = Terminal enchufable 6,3 mm x 0,8 mm
D = Terminal enchufable doble 6,3 mm x 0,8 mm
A = Terminal de tornillo
B = Terminal insertable (PIT)- Dimensiones:
A = Conexión de tornillo
X = Conexión de tornillo
A = Conexión de tornillo
A = Conexión de tornillo
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- Ø 35 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Natural
- Material del marco frontal:
- Acero inoxidable 304
- Marco frontal Versión:
- rasante
Montaje
- Orificio de montaje:
- Ø 30.5 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.034 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, Ø 35 mm, Natural, Acero inoxidable 304
- Dimensiones:
- Ø 35 mm
- Color de la carcasa:
- Plata
- Material de la carcasa:
- Metal
- Orificios de montaje:
A = Terminal de tornillo
B = Terminal insertable (PIT)
C = Terminal enchufable 6,3 mm x 0,8 mm
D = Terminal enchufable doble 6,3 x 0,8 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Par de apriete:
- máx. 0.40 … 0.50 Nm
- Peso:
- 0.01 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Brida de bayoneta, Plástico
- Material:
- Plástico
- Dimensiones:
Para Ref. 704.950.5
Descargar archivos
Dónde comprar
Añadir a la cesta
Características eléctricas
- Normas:
- Los dispositivos cumplen la «Normativa sobre aparamenta de baja tensión» DIN EN 60947-1/DIN EN 60947-5-1
Característica mecánica
- Terminal:
- Terminal de tornillo
- Etapas de conmutación:
- 2 posiciones
- Par de apriete:
- Terminal de tornillo 0.5 Nm
- Sección del cable:
- Máx. Sección del alambre 2 mm x 2.5 mm²Pelacables 10 mmMáx. Sección de los conductores del cable trenzado 2 mm x 1.5 mm²Utilice únicamente hilos trenzados con punteras huecas de 10 mm de longitudSólo se permite una polaridad en cada lado del cableado
- Peso:
- 0.016 kg
Condición ambiental
- Grado de protección IP:
- IP00
- Temperatura de funcionamiento:
- – 40 °C … + 55 °C
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- Máx. 300 m/s² anchura de impulso 11 ms, (sem isenoidal, EN IEC 60068-2-27)
- Resistencia a vibraciones:
- Máx. 100 m / s² de 10 Hz ... 500 Hz, (sinusoidal EN IEC 60068-2-6)
- Resistencia ambiental:
- Humedad relativa, máx. 95%, sin condensación
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Bloque de la lámpara, Plástico, Terminal de tornillo
- Material de la carcasa:
- Plástico
- Notas:
- Al utilizar el bloque de la lámpara deben respetarse las directrices de aplicación
- Esquema de conexión:
- Dimensiones:
A = Terminal de tornillo
B = Terminal insertable (PIT)
C = Terminal enchufable 6,3 mm x 0,8 mm
D = Terminal enchufable doble 6,3 mm x 0,8 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Verde
Características eléctricas
- Tensión de funcionamiento:
- 24 - 30 V DC +10%
- Corriente de funcionamiento:
- 12 - 18 mA ±15 %
- Intensidad de la luz:
- 1800 - 2700 mcd
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, BA9s, Verde, 24 - 30 V DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CLos tipos de 12, 24, 28 y 48 VCA/CC enumerados se fabrican con un puente rectificador

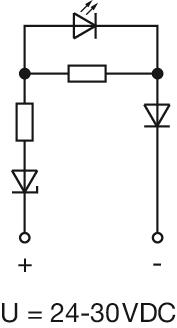

- Esquema de conexión:

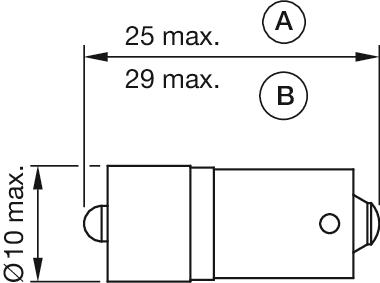

- Dimensiones:
A = (estándar)
B = (superbrillante)
