Ver alternativas
Assembly settings
Gama de productos
Disponibilidad en línea
No

no

elegir...
  • No
Frontal
Forma frontal
redondo

redondo

elegir...
  • redondo
Forma del marco frontal
elevada

elevada

elegir...
  • elevada
Color del marco frontal
Negro

Negro

elegir...
  • Natural
  • Negro
Material del marco frontal
Aluminio

Aluminio

elegir...
  • Aluminio
Dimensiones frontales
Ø 24 mm

Ø 24 mm

elegir...
  • Ø 24 mm
Montaje
Diseño
elevado

elevado

elegir...
  • elevado
Tipo de montaje
Montaje en panel

Montaje en panel

elegir...
  • Montaje en panel
Indicadores de funcionamiento
Lente Forma
rasante

rasante

elegir...
  • rasante
Lente Color
Rojo

Rojo

elegir...
  • Amarillo
  • Azul
  • Incoloro
  • Naranja
  • Negro ahumado
  • Rojo
  • Verde
Lente Material
Plástico, según UL 94 HB

Plástico, según UL 94 HB

elegir...
  • Plástico, según UL 94 HB
Lente Iluminación
iluminable

iluminable

elegir...
  • iluminable
Forma de la iluminación
Frontal

Frontal

elegir...
  • Frontal
Luminaria Color
Rojo / Verde

Rojo / Verde

elegir...
  • Amarillo
  • Azul
  • Blanco
  • Rojo
  • Rojo / Verde
  • Verde
Características eléctricas
Tensión de funcionamiento tipo
V DC

V DC

elegir...
  • V AC/DC
  • V DC
Tensión de funcionamiento
24 V

24 V

elegir...
  • 12 V
  • 24 V
  • 28 V
Característica mecánica
Terminal
Terminal de soldadura, 2,8 x 0,5 mm

Terminal de soldadura, 2,8 x 0,5 mm

elegir...
  • Terminal de soldadura, 2,8 x 0,5 mm
  • Terminal de tornillo
Condición ambiental
Protección frontal
IP65

IP65

elegir...
  • IP65
Atrás
Ver resumen detallado del producto
Indicador luminoso
https://www.eao.com/p/ff6e8c5d

Indicador sin marco frontal, Serie 61, Ø 24 mm, elevado, IP65, Terminal de soldadura, 2,8 x 0,5 mm

  • 61-9642.2
  • 61-0049.0
  • 61-9600.0
  • 61-8006.02
  • 10-A312.314A

  • Lente Color
61-9642.2
61-0049.0
  • Color del marco frontal
61-9600.0
  • Terminal
61-8006.02
  • Tensión de funcionamiento tipo
  • Luminaria Color
  • Tensión de funcionamiento
10-A312.314A
Añadir accesorios y herramientas
Añadir para comparar
Añadir a la cesta
Su producto:
61-9642.2
61-0049.0
61-9600.0
61-8006.02
10-A312.314A

61-9642.2~10-A312.314A~61-0049.0~61-8006.02~61-9600.0

Indicador sin marco frontal, Serie 61, Ø 24 mm, elevado, IP65, Terminal de soldadura, 2,8 x 0,5 mm

Gama de productos
HMI Funciones:
Indicador
Series:
Serie 61
Frontal
Dimensiones frontales:
Ø 24 mm
Forma frontal:
redondo
Color del marco frontal:
Negro
Material del marco frontal:
Aluminio
Forma del marco frontal:
elevada
Montaje
Diseño:
elevado
Tipo de montaje:
Montaje en panel
Indicadores de funcionamiento
Lente Color:
Rojo
Lente Material:
Plástico, según UL 94 HB
Lente Iluminación:
iluminable
Lente Forma:
rasante
Lente Óptica:
transparente
Luminaria Color:
Rojo / Verde
Forma de la iluminación:
Frontal
Características eléctricas
Tensión de funcionamiento:
24 V DC +10%
Corriente de funcionamiento:
15/14 mA ±15 %
Intensidad de la luz:
600/630 mcd
Característica mecánica
Terminal:
Terminal de soldadura, 2,8 x 0,5 mm
Par de apriete:
máx. 0.5 Nm
Peso total:
0.012 kg
Condición ambiental
Protección frontal:
IP65
Temperatura de funcionamiento:
– 25 °C … + 55 °C
Otros
Color de la carcasa:
Negro
Material de la carcasa:
Plástico, según UL 94 V0, autoextinguible
Esquema de conexión:
Esquema de conexión
Esquema de conexión
Esquema de conexión
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 5 COMPONENTS:
61-9642.2

61-9642.2

Lente

Frontal
Forma frontal:
redondo
Indicadores de funcionamiento
Lente Color:
Rojo
Lente Material:
Plástico, según UL 94 HB
Lente Iluminación:
iluminable
Lente Forma:
rasante
Lente Óptica:
transparente
Forma de la iluminación:
Frontal
Característica mecánica
Peso:
0.001 kg
Certificado
REACH:
Conforme a REACH
RoHS:
Conforme a RoHS
Otros
Descripción breve:
Lente, Ø 19.7 mm, iluminable, Rojo, rasante, Plástico, según UL 94 HB
Dimensiones:
Ø 19.7 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
61-0049.0

61-0049.0

Actuador

Montaje
Tipo de montaje:
Montaje en panel
Característica mecánica
Par de apriete:
máx. 0.5 Nm
Peso:
0.004 kg
Condición ambiental
Grado de protección IP:
IP40 trasero, según EN IEC 60529, IP67 frontal, según EN IEC 60529
Temperatura de funcionamiento:
– 25 °C … + 55 °C
Temperatura de almacenamiento:
– 40 °C … + 85 °C
Certificado
REACH:
Conforme a REACH
RoHS:
Conforme a RoHS
Otros
Descripción breve:
Actuador
Color de la carcasa:
Negro
Material de la carcasa:
Plástico, según UL 94 V0, autoextinguible
Esquema de conexión:
Esquema de conexión
Orificios de montaje:
Orificios de montaje
A = Terminal enchufable 2,8 mm x 0,5 mm
B = Terminal de soldadura
C = Conexión de tornillo

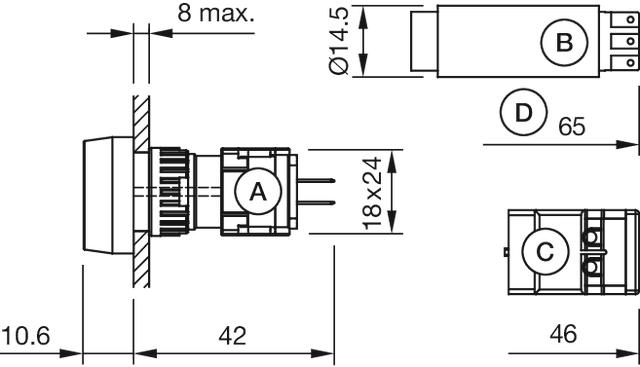

Dimensiones:
Dimensiones
A = Terminal enchufable 2,8 mm x 0,8 mm
B = Terminal de soldadura
C = Conexión de tornillo
D = intermitente
Descargar archivos
Dónde comprar
Añadir a la cesta
61-9600.0

61-9600.0

Marco frontal

Frontal
Dimensiones frontales:
Ø 24 mm
Forma frontal:
redondo
Color del marco frontal:
Negro
Material del marco frontal:
Aluminio
Forma del marco frontal:
elevada
Montaje
Tipo de montaje:
Montaje en panel
Característica mecánica
Peso:
0.002 kg
Certificado
REACH:
Conforme a REACH
RoHS:
Conforme a RoHS
Otros
Descripción breve:
Marco frontal, Ø 24 mm, Negro, Aluminio
Notas:
Para dispositivos con dimensiones frontales Ø 24 mm, diseño elevado
El color de las piezas de aluminio anodizado puede variar por motivos de producción
Descargar archivos
Dónde comprar
Añadir a la cesta
61-8006.02

61-8006.02

Elemento de la lámpara

Característica mecánica
Terminal:
Terminal de soldadura, 2,8 x 0,5 mm
Peso:
0.004 kg
Certificado
REACH:
Conforme a REACH
RoHS:
Conforme a RoHS
Otros
Descripción breve:
Elemento de la lámpara, Terminal de soldadura, 2,8 x 0,5 mm, Plástico
Material de la carcasa:
Plástico
Esquema de conexión:
Esquema de conexión
Disposición de los componentes:
Disposición de los componentes
Descargar archivos
Dónde comprar
Añadir a la cesta
10-A312.314A

10-A312.314A

LED bicolor

Indicadores de funcionamiento
Luminaria Color:
Rojo / Verde
Características eléctricas
Tensión de funcionamiento:
24 V DC +10%
Corriente de funcionamiento:
15/14 mA ±15 %
Intensidad de la luz:
600/630 mcd
Característica mecánica
Peso:
0.001 kg
Certificado
REACH:
Conforme a REACH
RoHS:
Conforme a RoHS
Otros
Descripción breve:
LED bicolor, T1 ¾ MG, Rojo / Verde, 24 V DC +10%
Tipo de luminaria:
LED bicolor
Notas:
Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)
En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alterna
Datos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continua
Los datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °C
Todos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistencia
Las fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesita
Para tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)
Esquema de conexión:
Esquema de conexión
Dimensiones:
Dimensiones
