Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
cuadrado
cuadrado
elegir...
Dimensiones frontales
18 mm x 18 mm
18 mm x 18 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 16 mm
Ø 16 mm
elegir...
Indicadores de funcionamiento
Lente Forma
cóncavo
cóncavo
elegir...
Lente Color
Incoloro
Incoloro
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal enchufable, 2,8 x 0,5 mm
Terminal enchufable, 2,8 x 0,5 mm
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Atrás
Indicador, Serie 51, 18 mm x 18 mm, elevado, IP65, Terminal enchufable, 2,8 x 0,5 mm
- 51-954.7
- 51-050.002
- 10-2J12.1069
- Forma frontal
- Lente Forma
- Lente Color
- Dimensiones frontales
- Terminal
- Forma frontal
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- HMI Funciones:
- Indicador
- Series:
- Serie 51
Frontal
- Dimensiones frontales:
- 18 mm x 18 mm
- Forma frontal:
- cuadrado
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 16 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- cóncavo
- Lente Óptica:
- transparente
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Peso total:
- 0.006 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
Otros
- Color de la carcasa:
- Negro
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Frontal
- Forma frontal:
- cuadrado
Indicadores de funcionamiento
- Lente Color:
- Incoloro
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- cóncavo
- Lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 15.3 mm x 15.3 mm, iluminable, Incoloro, cóncavo, Plástico
- Dimensiones:
- 15.3 mm x 15.3 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- 18 mm x 18 mm
- Forma frontal:
- cuadrado
Montaje
- Diseño:
- elevado
- Tipo de montaje:
- Montaje en panel
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Rigidez eléctrica:
- 2500 VAC, 50 Hz, 1 minuto entre todos los terminales y tierra, de acuerdo con IEC 61058-1, Parte 15
Característica mecánica
- Terminal:
- Terminal enchufable, 2,8 x 0,5 mm
- Par de apriete:
- Tuerca de fijación máx. 0.5 Nm
- Peso:
- 0.004 kg
Condición ambiental
- Protección frontal:
- IP65, según DIN EN 60529
- Temperatura de funcionamiento:
- - 25 °C ... + 55 °C, debe evitarse la acumulación de calor con montaje en bloque
- Temperatura de almacenamiento:
- – 40 °C … + 85 °C
- Resistencia a golpes/resistencia a impactos:
- 15 g durante 11 ms, según DIN EN 60512-4-3, DIN EN 60068-2-27 (choques simples, sem isenoidal)
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 18 mm x 18 mm, cuadrado, Terminal enchufable, 2,8 x 0,5 mm, IP65, según DIN EN 60529
- Dimensión interna:
- 15,3 mm x 15,3 mm
- Color de la carcasa:
- Negro
- Esquema de conexión:

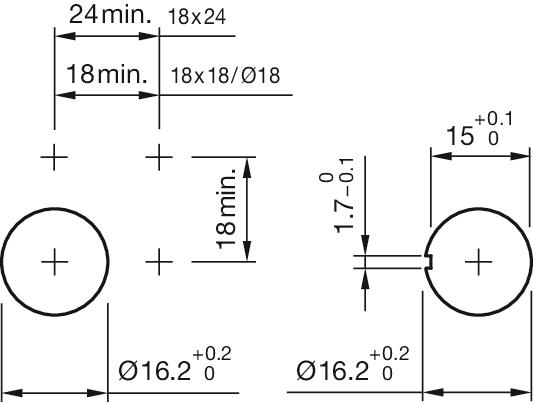

- Orificios de montaje:

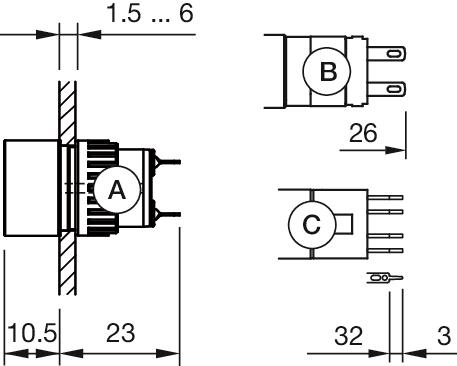

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,5 mm
C = Conexión universal 2,0 mm x 0,5 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Blanco, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
