Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
cuadrado
cuadrado
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
18 mm x 18 mm
18 mm x 18 mm
elegir...
Montaje
Diseño
elevado
elevado
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
Ø 16 mm
Ø 16 mm
elegir...
Indicadores de funcionamiento
Lente Forma
rasante
rasante
elegir...
Lente Color
Blanco
Blanco
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Luminaria Color
Rojo
Rojo
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
28 V
28 V
elegir...
Característica mecánica
Terminal
Terminal universal, 2 x 0,5 mm
Terminal universal, 2 x 0,5 mm
elegir...
Condición ambiental
Protección frontal
IP40
IP40
elegir...
Atrás
Indicador, Serie 31, 18 mm x 18 mm, elevado, IP40, Terminal universal, 2 x 0,5 mm
- 31-951.9
- 31-051.006
- 10-2J13.1062
- Lente Iluminación
- Lente Color
- Forma frontal
- Lente Forma
- Terminal
- Dimensiones frontales
- Forma frontal
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Not Recommended for new design
- HMI Funciones:
- Indicador
- Series:
- Serie 31
Frontal
- Dimensiones frontales:
- 18 mm x 18 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 16 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Blanco
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
- Luminaria Color:
- Rojo
Características eléctricas
- Tensión de funcionamiento:
- 28 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 330 mcd
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Peso total:
- 0.007 kg
Condición ambiental
- Protección frontal:
- IP40
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Menos adecuado para láminas de revestimiento
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Forma frontal:
- cuadrado
Indicadores de funcionamiento
- Lente Color:
- Blanco
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 15.3 mm x 15.3 mm, iluminable, Blanco, rasante, Plástico
- Dimensiones:
- 15.3 mm x 15.3 mm
- Características:
- Menos adecuado para láminas de revestimiento
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Dimensiones frontales:
- 18 mm x 18 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- elevado
- Orificio de montaje:
- Ø 16 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Terminal:
- Terminal universal, 2 x 0,5 mm
- Peso:
- 0.005 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 16 mm, 18 mm x 18 mm, cuadrado, Negro, Plástico, Terminal universal, 2 x 0,5 mm
- Dimensión interna:
- 15,3 mm x 15,3 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Esquema de conexión:

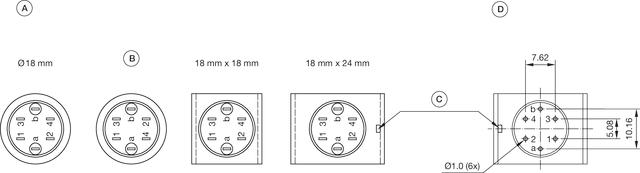

- Disposición de los componentes:
A = Terminales (Trasero)
B = Bloque de diodos
C = Sólo dispositivo anti-rotación 18 mm x 24 mm

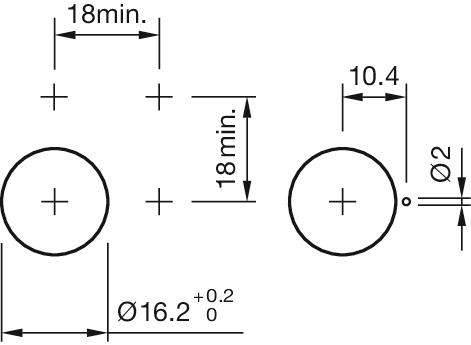

D = Plano de perforación (lado componente)- Orificios de montaje:

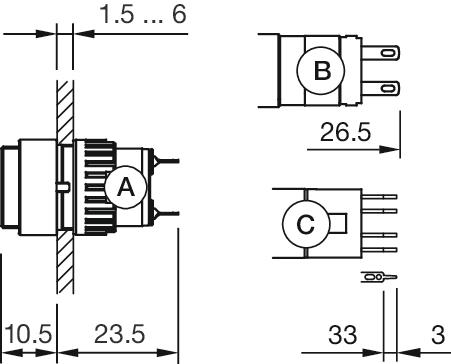

- Dimensiones:
A = Terminal de soldadura
B = Conexión terminal enchufable 2,8 mm x 0,8 mm
C = Conexión universal 2,0 mm x 0,5 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Rojo
Características eléctricas
- Tensión de funcionamiento:
- 28 V AC/DC +10%
- Corriente de funcionamiento:
- 7 - 14 mA ±15 %
- Intensidad de la luz:
- 330 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Rojo, 28 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
