Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
rectangular
rectangular
elegir...
Marco frontal Versión
rasante
rasante
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
36 mm x 24 mm
36 mm x 24 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
22 mm x 30 mm
22 mm x 30 mm
elegir...
Indicadores de funcionamiento
Lente Forma
rasante
rasante
elegir...
Lente Color
Rojo
Rojo
elegir...
Lente Material
Plástico, según UL 94 HB
Plástico, según UL 94 HB
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Luminaria Color
Blanco
Blanco
elegir...
Características eléctricas
Tensión de funcionamiento tipo
V AC/DC
V AC/DC
elegir...
Tensión de funcionamiento
24 V
24 V
elegir...
Característica mecánica
Terminal
Terminal enchufable, 6,3 x 0,8 mm
Terminal enchufable, 6,3 x 0,8 mm
elegir...
Condición ambiental
Protección frontal
IP65
IP65
elegir...
Atrás
Indicador, Serie 22, 36 mm x 24 mm, rasante, IP65, Terminal enchufable, 6,3 x 0,8 mm
- 22-903.2
- 22-040.004
- 10-2J12.1069
- 02-965.0
- Lente Color
- Terminal
- Tensión de funcionamiento tipo
- Luminaria Color
- Tensión de funcionamiento
- Marco frontal Versión
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Not Recommended for new design
- HMI Funciones:
- Indicador
- Series:
- Serie 22
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
- Marco frontal Versión:
- rasante
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 22 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico, según UL 94 HB
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Terminal:
- Terminal enchufable, 6,3 x 0,8 mm
- Peso total:
- 0.022 kg
Condición ambiental
- Protección frontal:
- IP65
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
Otros
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 4 COMPONENTS:
Frontal
- Forma frontal:
- rectangular
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico, según UL 94 HB
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- transparente
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 25.5 mm x 17 mm, iluminable, Rojo, rasante, Plástico, según UL 94 HB
- Dimensiones:
- 25.5 mm x 17 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 22 mm x 30 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Terminal:
- Terminal enchufable, 6,3 x 0,8 mm
- Peso:
- 0.018 kg
Condición ambiental
- Temperatura de funcionamiento:
- – 25 °C … + 55 °C
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 22 mm x 30 mm, 36 mm x 24 mm, rectangular, Terminal enchufable, 6,3 x 0,8 mm
- Esquema de conexión:

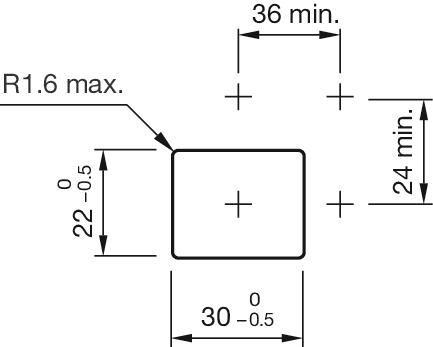

- Orificios de montaje:

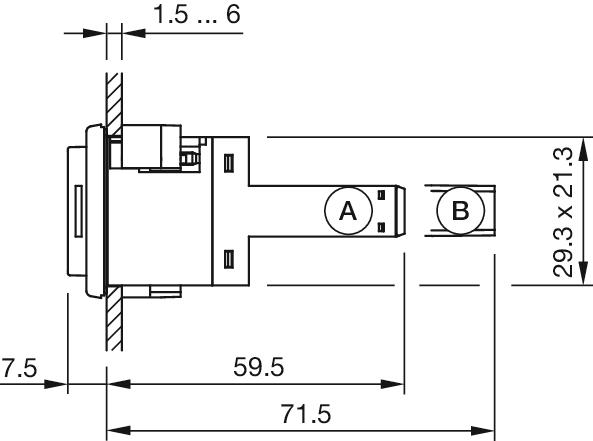

- Dimensiones:
A = Conexión de tornillo
B = Terminal enchufable 6,3 x 0,8 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Indicadores de funcionamiento
- Luminaria Color:
- Blanco
Características eléctricas
- Tensión de funcionamiento:
- 24 V AC/DC +10%
- Corriente de funcionamiento:
- 2,5 - 5 mA ±15 %
- Intensidad de la luz:
- 750 mcd
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Un LED, T1 ¾ MG, Blanco, 24 V AC/DC +10%
- Tipo de luminaria:
- LED único
- Notas:
- Las resistencias en serie no deben soldarse directamente a las conexiones del dispositivo debido a las altas temperaturas de la superficie que se producen (utilice un bloque de terminales)En las variantes AC/DC, no se puede descartar un ligero parpadeo durante el funcionamiento con tensión alternaDatos de intensidad luminosa de los LED utilizados en funcionamiento con corriente continuaLos datos eléctricos y ópticos se miden a una temperatura ambiente de 25 °CTodos los tipos enumerados se fabrican con un diodo de protección contra polaridad inversa (rectificador de media onda) en serie con la resistenciaLas fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaPara tensiones de alimentación superiores a 48 V debe utilizarse un elemento reductor de tensión (resistencia en serie externa)Tenga en cuenta las instrucciones de seguridad específicas de cada país
- Esquema de conexión:
- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Not Recommended for new design
Frontal
- Dimensiones frontales:
- 36 mm x 24 mm
- Forma frontal:
- rectangular
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
- Marco frontal Versión:
- rasante
Montaje
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Marco frontal, 36 mm x 24 mm, Negro, Plástico
- Dimensiones:
- 36 mm x 24 mm
