Pulsador luminoso, Serie 18, 19 mm x 19 mm, iluminado, rasante, 1 NC, Oro, IP40, Terminal de soldadura
- 18-981.2L
- 18-188.035
- 18-920.1
- Forma frontal
- Lente Color
- Forma frontal
- Función de conmutación
- Dimensiones frontales
- Configuración de contactos
- Orificio de montaje
- Forma frontal
- Dimensiones frontales
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Phase-out
- HMI Funciones:
- Pulsador luminoso
- Series:
- Serie 18
Frontal
- Dimensiones frontales:
- 19 mm x 19 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 15.8 mm x 15.8 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Configuración de contactos:
- 1 NC
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Vida útil eléctrica:
- ≥500 000 ciclos de operación a 30 VCC, 100 mA, según IEC 61058-1
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm
- Peso total:
- 0.006 kg
Condición ambiental
- Protección frontal:
- IP40
- Temperatura de funcionamiento:
- – 25 °C … + 65 °C
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Los terminales +/- no están conectados
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Gama de productos
- estado de los productos:
- Phase-out
Frontal
- Forma frontal:
- cuadrado
Indicadores de funcionamiento
- Lente Color:
- Rojo
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Característica mecánica
- Peso:
- 0.001 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, 13.8 mm x 13.8 mm, iluminable, Rojo, rasante, Plástico
- Dimensiones:
- 13.8 mm x 13.8 mm
- Notas:
- Las fluctuaciones tecnológicas del brillo y la longitud de onda de los LED pueden provocar diferencias visibles en la iluminación. El cliente decide qué resistencia necesitaLED rojo Vf = 2.0 VCC, lente amarilla con LED blanco Vf = 3.0 V, LED verde Vf = 3.2 V
- Esquema de conexión:
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Phase-out
Frontal
- Dimensiones frontales:
- 19 mm x 19 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Contactos:
- 1 NC
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Vida útil eléctrica:
- ≥500 000 ciclos de operación a 30 VCC, 100 mA, según IEC 61058-1
- Rigidez eléctrica:
- 500 VAC, 50 Hz, 1 minuto, según IEC 60512-2-11 entre todos los terminales y tierra
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Este sistema de conmutación de acción rápida se ha desarrollado para capacidades de conmutación bajas. Contacto de acción rápida de ruptura simple
- Vida útil mecánica:
- 2 millones de ciclos de operación
- Fuerza de actuación:
- 1.4 N
- Recorrido de operación / distancia de actuación:
- aprox. 2.2 mm ± 0.2 mm
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm
- Sección del cable:
- Máx. Sección del alambre 2 alambres de 0.5 mmMáx. Sección de los conductores del cable trenzado 1 conductor de 0.75 mm²Sección de los conductores de conexión 1.6 x 0.4 mm²
- Peso:
- 0.002 kg
Condición ambiental
- Protección frontal:
- IP40, según IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 65 °C
- Temperatura de almacenamiento:
- – 40 °C … + 80 °C
- Resistencia a golpes/resistencia a impactos:
- 50 g durante 11 ms, según DIN EN 60068-2-27 (choques simples, sem isenoidales)
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4
Certificado
- Conformidades:
- 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD) para la versión 230 VAC
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, 19 mm x 19 mm, iluminable, cuadrado, Negro, Plástico, 1 NC, Momentáneo, Terminal de soldadura, IP40, según IEC 60529
- Dimensión interna:
- 13,8 mm x 13,8 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Los terminales +/- no están conectados
- Esquema de conexión:

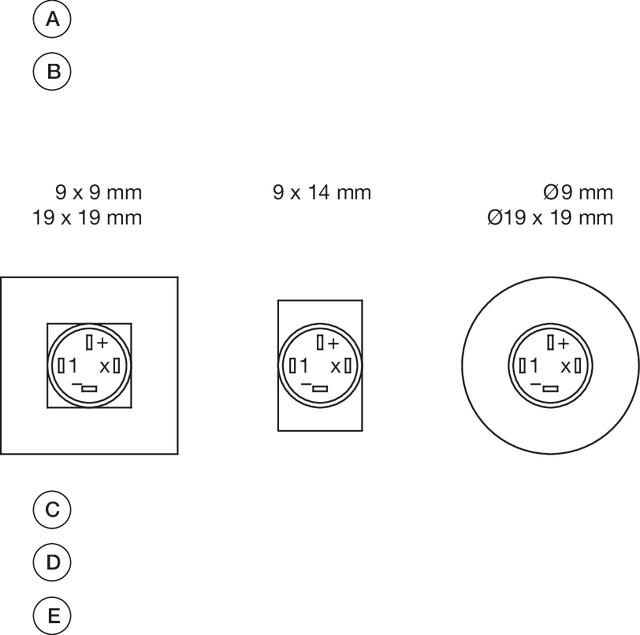

- Disposición de los componentes:
A = Terminales (Trasero)
B = Pulsador luminoso
C = x = contacto nº
D = 2 = Contacto normalmente abierto

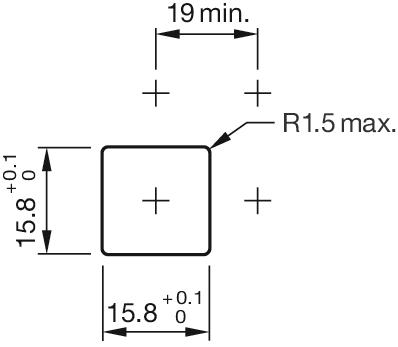

E = 4 = contacto normalmente cerrado (NC)- Orificios de montaje:

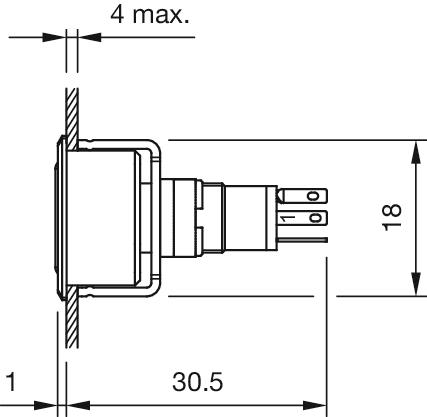

- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Phase-out
Frontal
- Dimensiones frontales:
- 19 mm x 19 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Orificio de montaje:
- 15.8 mm x 15.8 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.003 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, 19 mm x 19 mm, 13,8 mm x 13,8 mm, Negro, Plástico
- Dimensiones:
- 19 mm x 19 mm
- Dimensión interna:
- 13,8 mm x 13,8 mm
- Características:
- Para lente cuadrada
