Assembly settings
Gama de productos
Disponibilidad en línea
No
no
elegir...
Frontal
Forma frontal
redondo
redondo
elegir...
Color del marco frontal
Negro
Negro
elegir...
Material del marco frontal
Plástico
Plástico
elegir...
Dimensiones frontales
Ø 19 mm
Ø 19 mm
elegir...
Montaje
Diseño
rasante
rasante
elegir...
Tipo de montaje
Montaje en panel
Montaje en panel
elegir...
Orificio de montaje
16 mm x 16 mm
16 mm x 16 mm
elegir...
Indicadores de funcionamiento
Lente Forma
rasante
rasante
elegir...
Lente Color
Verde
Verde
elegir...
Lente Material
Plástico
Plástico
elegir...
Lente Iluminación
iluminable
iluminable
elegir...
Características eléctricas
Configuración de contactos
1 NC
1 NC
elegir...
Capacidad de conmutación
42 V @ 0,1 A
42 V @ 0,1 A
elegir...
Característica mecánica
Terminal
Terminal de soldadura
Terminal de soldadura
elegir...
Sistema de conmutación
Elemento conmutador de ruptura brusca
Elemento conmutador de ruptura brusca
elegir...
Material del contacto
Oro
Oro
elegir...
Función de conmutación
Momentáneo
Momentáneo
elegir...
Condición ambiental
Protección frontal
IP40
IP40
elegir...
Atrás
Pulsador, Serie 18, Ø 19 mm, no iluminado, rasante, 1 NC, Oro, IP40, Terminal de soldadura
- 18-962.5
- 18-168.035
- 18-920.2
- Forma frontal
- Lente Iluminación
- Lente Color
- Función de conmutación
- Lente Iluminación
- Dimensiones frontales
- Forma frontal
- Configuración de contactos
- Orificio de montaje
Añadir accesorios y herramientas
Su producto:
Gama de productos
- estado de los productos:
- Phase-out
- HMI Funciones:
- Pulsador
- Series:
- Serie 18
Frontal
- Dimensiones frontales:
- Ø 19 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Orificio de montaje:
- 15.8 mm x 15.8 mm
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Configuración de contactos:
- 1 NC
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Vida útil eléctrica:
- ≥500 000 ciclos de operación a 30 VCC, 100 mA, según IEC 61058-1
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm
- Peso total:
- 0.009 kg
Condición ambiental
- Protección frontal:
- IP40
- Temperatura de funcionamiento:
- – 25 °C … + 65 °C
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4
Otros
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Los terminales +/- no están conectados
- Esquema de conexión:
Compartir y guardar este producto
Descargar archivos
Añadir a la cesta
Su producto consiste en lo siguiente 3 COMPONENTS:
Gama de productos
- estado de los productos:
- Phase-out
Frontal
- Forma frontal:
- redondo
Indicadores de funcionamiento
- Lente Color:
- Verde
- Lente Material:
- Plástico
- Lente Iluminación:
- iluminable
- Lente Forma:
- rasante
- Lente Óptica:
- translúcido
Característica mecánica
- Peso:
- 0 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Lente, Ø 13.8 mm, iluminable, Verde, rasante, Plástico
- Dimensiones:
- Ø 13.8 mm
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Phase-out
Frontal
- Dimensiones frontales:
- Ø 19 mm
- Forma frontal:
- redondo
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Diseño:
- rasante
- Tipo de montaje:
- Montaje en panel
Indicadores de funcionamiento
- Lente Iluminación:
- iluminable
Características eléctricas
- Tensión de conmutación y corriente conmutada:
- 100 mA a 42 VCC
- Contactos:
- 1 NC
- Capacidad de conmutación:
- 42 V @ 0,1 A
- Vida útil eléctrica:
- ≥500 000 ciclos de operación a 30 VCC, 100 mA, según IEC 61058-1
- Rigidez eléctrica:
- 500 VAC, 50 Hz, 1 minuto, según IEC 60512-2-11 entre todos los terminales y tierra
Característica mecánica
- Terminal:
- Terminal de soldadura
- Material del contacto:
- Oro
- Función de conmutación:
- Momentáneo
- Sistema de conmutación:
- Elemento conmutador de ruptura brusca
- Sistema de conmutación Texto adicional:
- Este sistema de conmutación de acción rápida se ha desarrollado para capacidades de conmutación bajas. Contacto de acción rápida de ruptura simple
- Vida útil mecánica:
- 2 millones de ciclos de operación
- Fuerza de actuación:
- 1.4 N
- Recorrido de operación / distancia de actuación:
- aprox. 2.2 mm ± 0.2 mm
- Par de apriete:
- Tuerca de fijación máx. 0.2 Nm
- Sección del cable:
- Máx. Sección del alambre 2 alambres de 0.5 mmMáx. Sección de los conductores del cable trenzado 1 conductor de 0.75 mm²Sección de los conductores de conexión 1.6 x 0.4 mm²
- Peso:
- 0.002 kg
Condición ambiental
- Protección frontal:
- IP40, según IEC 60529
- Temperatura de funcionamiento:
- – 25 °C … + 65 °C
- Temperatura de almacenamiento:
- – 40 °C … + 80 °C
- Resistencia a golpes/resistencia a impactos:
- 50 g durante 11 ms, según DIN EN 60068-2-27 (choques simples, sem isenoidales)
- Resistencia a vibraciones:
- 10 g a 10 Hz...2000 Hz, amplitud 0.75 mm (sinusoidal), según DIN EN 60512-4-4
Certificado
- Conformidades:
- 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD) para la versión 230 VAC
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Actuador, Ø 19 mm, iluminable, redondo, Negro, Plástico, 1 NC, Momentáneo, Terminal de soldadura, IP40, según IEC 60529
- Dimensión interna:
- Ø 13,8 mm
- Color de la carcasa:
- Negro
- Material de la carcasa:
- Plástico
- Características:
- Los terminales +/- no están conectados
- Esquema de conexión:
- Disposición de los componentes:
A = Terminales (Trasero)
B = Pulsador luminoso
C = x = contacto nº
D = 2 = Contacto normalmente abierto
E = 4 = contacto normalmente cerrado (NC)- Orificios de montaje:

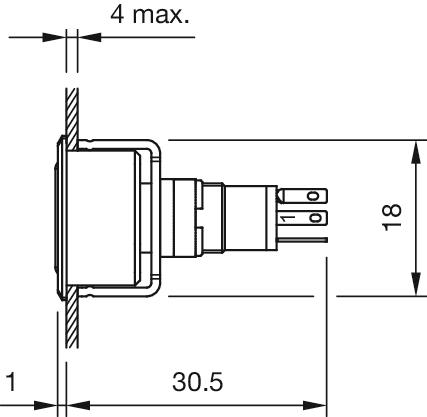

- Dimensiones:
Descargar archivos
Dónde comprar
Añadir a la cesta
Gama de productos
- estado de los productos:
- Phase-out
Frontal
- Dimensiones frontales:
- 19 mm x 19 mm
- Forma frontal:
- cuadrado
- Color del marco frontal:
- Negro
- Material del marco frontal:
- Plástico
Montaje
- Orificio de montaje:
- 15.8 mm x 15.8 mm
- Tipo de montaje:
- Montaje en panel
Característica mecánica
- Peso:
- 0.002 kg
Certificado
- REACH:
- Conforme a REACH
- RoHS:
- Conforme a RoHS
Otros
- Descripción breve:
- Kit Marco frontal, 19 mm x 19 mm, Ø 13,8 mm, Negro, Plástico
- Dimensiones:
- 19 mm x 19 mm
- Dimensión interna:
- Ø 13,8 mm
- Características:
- Para lente redonda
