Assembly settings
产品系列
立即可用
是
yes
报价需求
正面
正面形式
圆形
圆形
报价需求
前挡圈形状
平面的
平面的
报价需求
前挡圈颜色
银色
银色
报价需求
前挡圈材质
316L不锈钢
316L不锈钢
报价需求
正面尺寸
Ø 25 mm
Ø 25 mm
报价需求
安装
设计
平面的
平面的
报价需求
安装开孔
Ø 22 mm
Ø 22 mm
报价需求
操作
符号
无符号
无符号
报价需求
灯罩形状
平面的
平面的
报价需求
灯罩颜色
银色
银色
报价需求
灯罩材质
不锈钢316L
不锈钢316L
报价需求
灯罩发光
不发光的
不发光的
报价需求
机械特性
端子
插入式端子, 2.8 x 0.5 mm
插入式端子, 2.8 x 0.5 mm
报价需求
触点材质
银
银
报价需求
开关动作
自复位
自复位
报价需求
环境条件
正面IP等级
IP65，IP67
IP65，IP67
报价需求
返回

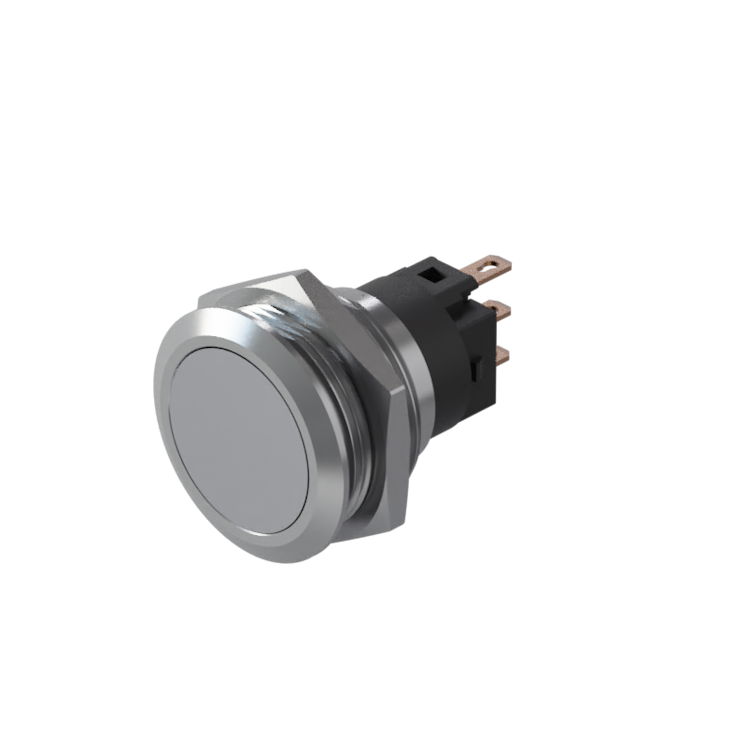

按钮, 系列 82, Ø 25 mm, 平面的, 银, IP65，IP67, 插入式端子, 2.8 x 0.5 mm
- 82-6651.1000
- 开关动作
添加配件和工具
旋转 360°视图
比例显示
安装位置
夜视
增强现实
您的产品:
产品系列
- HMI功能:
- 按钮
- 产品系列分类:
- 系列 82
正面
- 正面尺寸:
- Ø 25 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 银色
- 前挡圈材质:
- 316L不锈钢
- 前挡圈形状:
- 平面的
安装
- 设计:
- 平面的
- 安装开孔:
- Ø 22 mm
操作
- 灯罩颜色:
- 银色
- 灯罩材质:
- 不锈钢316L
- 灯罩发光:
- 不发光的
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 不透明
- 符号:
- 无符号
- 标记符号形状:
- 激光雕刻
电气特性
- 开关电压和电流:
根据IEC 60947-5-1 (银触点)
负载类别 AC-15
电压
电流
24 VAC
1 A
35 VAC
1 A (M12 版本)
110 VAC
1 A
220 VAC
0.5 A
开关额定 DC 负载类别 DC-13 (银触点)
电压
电流
24 VDC
0.7 A
35 VDC
0.5 A (M12 版本)
110 VDC
0.2 A
220 VDC
0.1 A
根据 UL 508 (银触点)
cosφ 0,75 … 0,8
电压
电流
120 VAC
5 A
240 VAC
3 A
24 VAC
1 A
- 电气寿命:
- 50 000 cycles of operation
- 热电流 Ith:
- 5 A
机械特性
- 端子:
- 插入式端子, 2.8 x 0.5 mm
- 触点材质:
- 银
- 开关动作:
- 自复位
- 拧紧力矩:
- 0.5 … 0.6 Nm
- 总重量:
- 0.026 kg
环境条件
- 正面IP等级:
- IP65，IP67
- 工作温度:
- – 30 °C … + 70 °C
- 耐振动能力:
- 10 … 500 Hz, 振幅 1.5 mm p-p 根据 IEC 60068-2-6
其他
- 外壳大小:
- 19 mm
- 外壳颜色:
- 银色
- 外壳材质:
- 不锈钢
- 最大开关单元的数量:
- 1
- 接线图:
- 组件布局:
- 安装开孔:
- 外形尺寸:
A = 焊接端子
B = 螺钉端子- 型号:
- 82-6651.1000
