Assembly settings
正面
正面形式
圆形
圆形
报价需求
前挡圈形状
平面的
平面的
报价需求
前挡圈材质
不锈钢
不锈钢
报价需求
正面尺寸
Ø 25 mm
Ø 25 mm
报价需求
安装
设计
平面的
平面的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 22 mm
Ø 22 mm
报价需求
操作
灯罩形状
平面的
平面的
报价需求
灯罩颜色
银色
银色
报价需求
灯罩材质
不锈钢
不锈钢
报价需求
灯罩发光
发光
发光
报价需求
发光形状
点
点
报价需求
发光颜色
黄色
黄色
报价需求
电气特性
开关额定值
240 V
240 V
报价需求
工作电压种类
V DC
V DC
报价需求
工作电压
24 V
24 V
报价需求
机械特性
端子
插入式端子
插入式端子
报价需求
旋转位置
2位置
2位置
报价需求
开关系统
快动开关元件
快动开关元件
报价需求
触点材质
银
银
报价需求
开关动作
复位 - 自锁
复位 - 自锁
报价需求
开关角度
90°右
90°右
报价需求
环境条件
正面IP等级
IP65
IP65
报价需求
返回
您的产品:
产品系列
- HMI功能:
- 选择开关
- 产品系列分类:
- 系列 82
正面
- 正面尺寸:
- Ø 25 mm
- 正面形式:
- 圆形
- 前挡圈材质:
- 不锈钢
- 前挡圈形状:
- 平面的
安装
- 设计:
- 平面的
- 安装开孔:
- Ø 22 mm
- 安装类型:
- 面板安装
操作
- 灯罩颜色:
- 银色
- 灯罩材质:
- 不锈钢
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 不透明
- 发光颜色:
- 黄色
- 发光形状:
- 点
电气特性
- 开关电压和电流:
根据IEC 60947-5-1 (银触点)
负载类别 AC-15
电压
电流
24 VAC
1 A
35 VAC
1 A (M12 版本)
110 VAC
1 A
220 VAC
0.5 A
开关额定 DC 负载类别 DC-13 (银触点)
电压
电流
24 VDC
0.7 A
35 VDC
0.5 A (M12 版本)
110 VDC
0.2 A
220 VDC
0.1 A
根据 UL 508 (银触点)
cosφ 0,75 … 0,8
电压
电流
120 VAC
5 A
240 VAC
3 A
24 VAC
1 A
- 工作电压:
- 24 V DC
- 开关额定值:
- 240 V
- 电气寿命:
- 50 000 cycles of operation
- 热电流 Ith:
- 5 A
机械特性
- 端子:
- 插入式端子
- 触点材质:
- 银
- 开关动作:
- 复位 - 自锁
- 开关系统:
- 快动开关元件
- 旋转位置:
- 2位置
- 开关角度:
- 90°右
- 拧紧力矩:
- 0.5 … 0.6 Nm, 螺钉端子0.1 Nm
环境条件
- 正面IP等级:
- IP65
- 工作温度:
- – 30 °C … + 70 °C
- 耐振动能力:
- 10 … 500 Hz, 振幅 1.5 mm p-p 根据 IEC 60068-2-6
其他
- 外壳大小:
- 19 mm
- 外壳材质:
- 塑料
- 接线图:
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 1 COMPONENTS:
正面
- 正面尺寸:
- Ø 25 mm
- 正面形式:
- 圆形
- 前挡圈材质:
- 不锈钢
- 前挡圈形状:
- 平面的
安装
- 安装开孔:
- Ø 22 mm
- 安装类型:
- 面板安装
操作
- 灯罩颜色:
- 银色
- 灯罩材质:
- 不锈钢
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 不透明
- 发光颜色:
- 黄色
- 发光形状:
- 点
电气特性
- 开关电压和电流:
根据IEC 60947-5-1 (银触点)
负载类别 AC-15
电压
电流
24 VAC
1 A
35 VAC
1 A (M12 版本)
110 VAC
1 A
220 VAC
0.5 A
开关额定 DC 负载类别 DC-13 (银触点)
电压
电流
24 VDC
0.7 A
35 VDC
0.5 A (M12 版本)
110 VDC
0.2 A
220 VDC
0.1 A
根据 UL 508 (银触点)
cosφ 0,75 … 0,8
电压
电流
120 VAC
5 A
240 VAC
3 A
24 VAC
1 A
- 触点:
- 1 FS
- 工作电压:
- 24 V DC
- 额定工作电压 Ue:
- 250 VAC
- 额定绝缘电压 Ui:
- 250 V
- 开关额定值:
- 240 V
- 电气寿命:
- 50 000 cycles of operation
- 耐电强度:
- 1500 VAC, 50 Hz 所有端子与地之间1 min
- 污染等级:
- 2,根据 EN IEC 60947-1
- 热电流 Ith:
- 5 A
机械特性
- 端子:
- 插入式端子
- 触点材质:
- 银
- 开关动作:
- 复位 - 自锁
- 开关系统:
- 快动开关元件
- 旋转位置:
- 2位置
- 开关角度:
- 90°右
- 操作力:
- 4 … 7 N
- 操作行程:
- 约 3 mm
- 拧紧力矩:
- 0.5 … 0.6 Nm, 螺钉端子0.1 Nm
- 重量:
- 0.027 kg
环境条件
- 正面IP等级:
- IP65
- 工作温度:
- – 30 °C … + 70 °C
- 储存温度:
- – 40 °C … + 80 °C
- 抗冲击能力:
- 最大 500 m / s² 根据 IEC 60068-2-27
- 耐振动能力:
- 10 … 500 Hz, 振幅 1.5 mm p-p 根据 IEC 60068-2-6
- 耐候性:
- 湿热, 21 d ，根据 IEC 60512-11
证书
- 标准认证:
- CB, CCC, C UL, UL
- 符合标准:
- CE, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 发光选择开关, 复位 - 自锁, 240 V, 24 V DC, 1 FS, 插入式端子, 圆形, 不锈钢, 黄色, 银色
- 照明种类:
- 单LED
- 外壳大小:
- 19 mm
- 外壳材质:
- 塑料
- 切换位置:

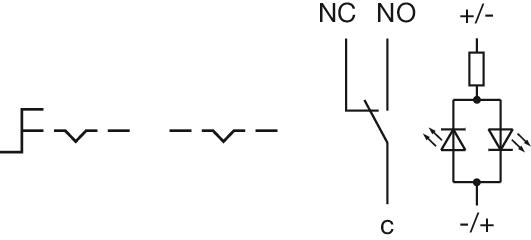

- 接线图:
- 组件布局:

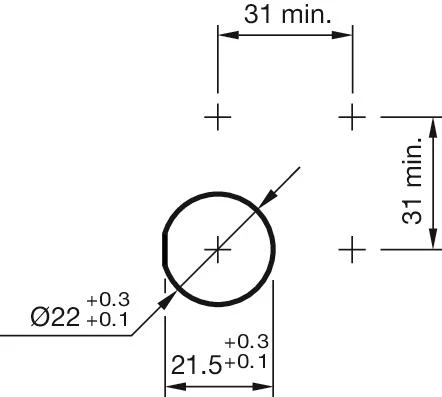

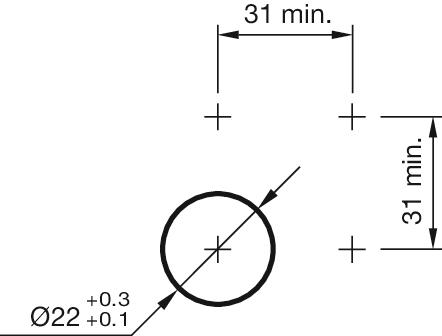

- 安装开孔:

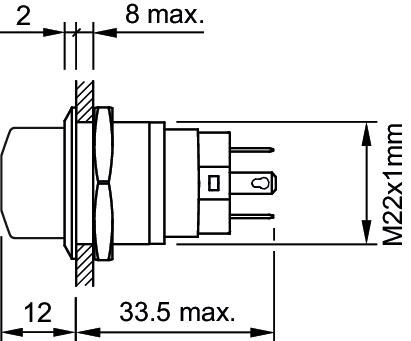

- 外形尺寸:
