Assembly settings
产品系列
立即可用
没有
no
报价需求
正面
正面形式
圆形
圆形
报价需求
前挡圈颜色
铝原色
铝原色
报价需求
前挡圈材质
铝
铝
报价需求
正面尺寸
Ø 25 mm
Ø 25 mm
报价需求
安装
设计
平面的
平面的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 22 mm
Ø 22 mm
报价需求
操作
灯罩形状
凸面的
凸面的
报价需求
灯罩颜色
黑色
黑色
报价需求
灯罩材质
铝
铝
报价需求
灯罩发光
不发光的
不发光的
报价需求
电气特性
触点配置
1 NC + 1 NO
1 NC + 1 NO
报价需求
开关额定值
250 V @ 5 A
250 V @ 5 A
报价需求
机械特性
端子
插入式端子, 2.8 x 0.5 mm
插入式端子, 2.8 x 0.5 mm
报价需求
开关系统
快动开关元件
快动开关元件
报价需求
触点材质
金
金
报价需求
开关动作
自复位
自复位
报价需求
环境条件
正面IP等级
IP65
IP65
报价需求
返回
方形按钮, 系列 51, Ø 25 mm, 不发光, 平面的, 1 NC + 1 NO, 金, IP65, 插入式端子, 2.8 x 0.5 mm
- 61-9842.0
- 51-151.022F
- 61-9933.0
- 灯罩颜色
- 灯罩形状
- 开关动作
- 端子
- 开关系统
- 开关额定值
- 触点配置
- 前挡圈颜色
- 前挡圈材质
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 按钮
- 产品系列分类:
- 系列 51
正面
- 正面尺寸:
- Ø 25 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
安装
- 设计:
- 平面的
- 安装开孔:
- Ø 22.5 mm
- 安装类型:
- 面板安装
操作
- 灯罩颜色:
- 黑色
- 灯罩材质:
- 铝
- 灯罩发光:
- 不发光的
- 灯罩形状:
- 凸面的
- 灯罩透明度:
- 不透明
电气特性
- 开关电压和电流:
250 VAC, 5 A (阻性)
250 VAC, 3 A (焊接端子)
250 VAC, 2 A （感性, cos(phi) = 0.7）
125 VAC, 3 A （感性, cos(phi) = 0.7）
220 VDC, 0.1 A （感性, L:R = 30 ms）
110 VDC, 0.2 A （感性,L:R = 30 ms）
60 VDC, 0.7 A （感性, L:R = 30 ms）
24 VDC, 2 A （感性, L:R = 30 ms）
- 触点配置:
- 1 NC + 1 NO
- 开关额定值:
- 250 V @ 5 A
- 电气寿命:
- 50 000 cycles of operation
- 热电流 Ith:
- 5 A, 根据 EN / IEC 60947-5-1连续运行和环境温度下的最大电流，不超过引用的最大值
机械特性
- 端子:
- 插入式端子, 2.8 x 0.5 mm
- 触点材质:
- 金
- 开关动作:
- 自复位
- 开关系统:
- 快动开关元件
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 总重量:
- 0.015 kg
环境条件
- 正面IP等级:
- IP65
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 耐振动能力:
- 10 g ，10 Hz … 1500 Hz, 振幅 0.75 mm (正弦曲线), 根据 DIN EN 60512-4-4, DIN EN 60068-2-6
其他
- 外壳颜色:
- 黑色
- 产品属性:
- 用于指示灯、发光按钮和按钮
- 最大开关单元的数量:
- 1
- 接线图:
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 3 COMPONENTS:
正面
- 正面形式:
- 圆形
操作
- 灯罩颜色:
- 黑色
- 灯罩材质:
- 铝
- 灯罩发光:
- 不发光的
- 灯罩形状:
- 凸面的
- 灯罩透明度:
- 不透明
机械特性
- 重量:
- 0.003 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 灯罩, Ø 19.7 mm, 不发光的, 黑色, 凸面的, 铝
- 尺寸:
- Ø 19.7 mm
- 提示:
- 由于生产技术原因，阳极氧化铝零件的颜色可能会有所不同
下载文件
购买地点
添加至购物车
安装
- 设计:
- 平面的
- 安装类型:
- 面板安装
操作
- 灯罩发光:
- 发光
电气特性
- 开关电压和电流:
250 VAC, 5 A (阻性)
250 VAC, 3 A (焊接端子)
250 VAC, 2 A （感性, cos(phi) = 0.7）
125 VAC, 3 A （感性, cos(phi) = 0.7）
220 VDC, 0.1 A （感性, L:R = 30 ms）
110 VDC, 0.2 A （感性,L:R = 30 ms）
60 VDC, 0.7 A （感性, L:R = 30 ms）
24 VDC, 2 A （感性, L:R = 30 ms）
- 触点:
- 1 NC / 1 NO
- 额定工作电压 Ue:
- 250 VAC/DC 根据 EN IEC 60947-1
- 开关额定值:
- 250 V @ 5 A
- 电气寿命:
- 50 000 cycles of operation
- 耐电强度:
- 2500 VAC, 50 Hz, 所有端子与地之间1 min, 根据 IEC 61058-1, 部分 15
- 防护等级:
- ll
- 标准:
- 根据 EN / IEC 61058-1
- 热电流 Ith:
- 5 A, 根据 EN / IEC 60947-5-1连续运行和环境温度下的最大电流，不超过引用的最大值
机械特性
- 端子:
- 插入式端子, 2.8 x 0.5 mm
- 触点材质:
- 金
- 开关动作:
- 自复位
- 开关系统:
- 快动开关元件
- 开关系统:
- 自洁, 双断快动开关系统 每个元件1个常闭1个常开
- 机械寿命:
- 2 百万次
- 操作力:
- 1,8 … 6 N, 取决于开关元件的数量
- 操作行程:
- 3 mm
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 电线横截面面积:
- 带轴向插入式端子的速动开关元件，也可使用焊接端子2.8 x 0.5mm最大电缆直径 2 ×1 mm最大细多股导线线径2 × 0.75 mm² 或 1 x 1.0 mm²
- 重量:
- 0.007 kg
环境条件
- 正面IP等级:
- IP65，符合DIN EN 60529标准
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 储存温度:
- – 40 °C … + 85 °C
- 抗冲击能力:
- 10 … 500 Hz, 振幅 1.5 mm p-p 根据 IEC 60068-2-6
- 耐振动能力:
- 10 g ，10 Hz … 1500 Hz, 振幅 0.75 mm (正弦曲线), 根据 DIN EN 60512-4-4, DIN EN 60068-2-6
- 耐候性:
- 标准条件,根据 DIN EN 60068-2-30变化条件,根据 DIN EN 60068-2-14
证书
- 标准认证:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 30 / EU (EMC), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 操作器, 发光, 1 NC / 1 NO, 自复位, 插入式端子, 2.8 x 0.5 mm, IP65，符合DIN EN 60529标准
- 外壳颜色:
- 黑色
- 最大开关单元的数量:
- 1

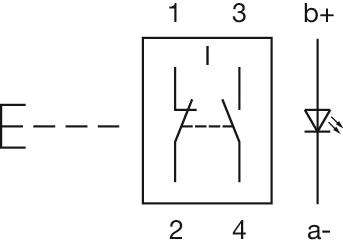

- 接线图:

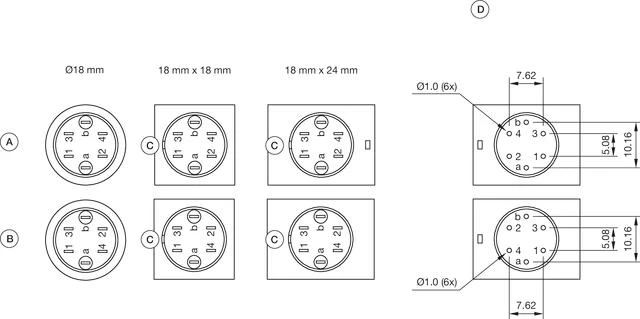

- 组件布局:
A = 通用端子（尾部）
B = 插入式端子（背面）
C = 防扭转装置

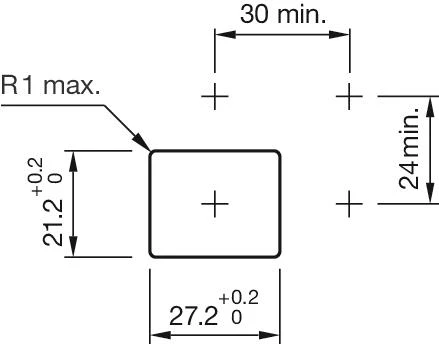

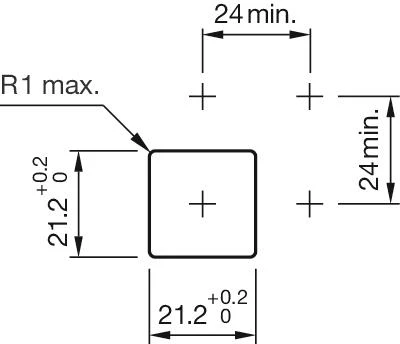

D = 孔位布置- 安装开孔:

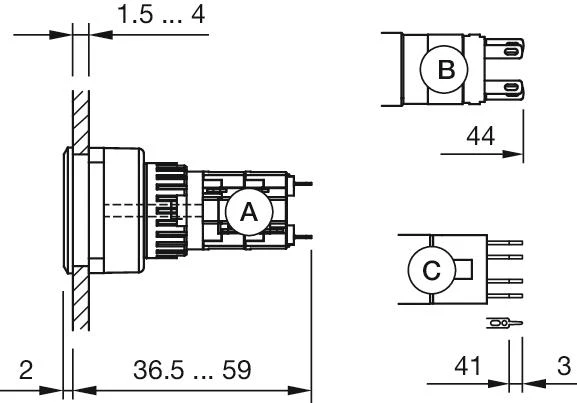

- 外形尺寸:
A = 焊接端子
B = 插入式端子 2.8 mm x 0.5 mm
C = 通用端子 2.0 mm x 0.5 mm
下载文件
购买地点
添加至购物车
正面
- 正面尺寸:
- Ø 25 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
安装
- 安装开孔:
- Ø 22.5 mm
- 安装类型:
- 面板安装
机械特性
- 重量:
- 0.005 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 前圈组件, Ø 25 mm, Ø 19,7 mm, 铝原色, 铝
- 尺寸:
- Ø 25 mm
- 内部尺寸:
- Ø 19,7 mm
- 产品属性:
- 用于指示灯、发光按钮和按钮
- 提示:
- 由于生产技术原因，阳极氧化铝零件的颜色可能会有所不同

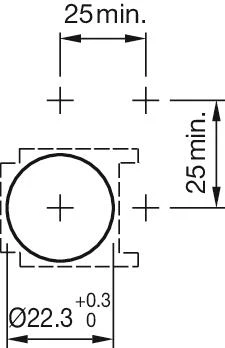

- 安装开孔:
