Assembly settings
产品系列
立即可用
没有
no
报价需求
正面
正面形式
方形
方形
报价需求
前挡圈颜色
黑色
黑色
报价需求
前挡圈材质
塑料, 符合 UL 94 V0
塑料, 符合 UL 94 V0
报价需求
正面尺寸
24 mm x 24 mm
24 mm x 24 mm
报价需求
安装
设计
平面的
平面的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
21 mm x 21 mm
21 mm x 21 mm
报价需求
操作
灯罩形状
平面的
平面的
报价需求
灯罩颜色
无色
无色
报价需求
灯罩材质
塑料，符合 UL 94 V0
塑料，符合 UL 94 V0
报价需求
灯罩发光
发光
发光
报价需求
发光颜色
红色
红色
报价需求
电气特性
触点配置
2 NC + 2 NO
2 NC + 2 NO
报价需求
开关额定值
250 V @ 3 A
250 V @ 3 A
报价需求
工作电压种类
V AC/DC
V AC/DC
报价需求
工作电压
12 V
12 V
报价需求
机械特性
端子
焊接端子
焊接端子
报价需求
开关系统
快动开关元件
快动开关元件
报价需求
触点材质
金
金
报价需求
开关动作
自锁
自锁
报价需求
环境条件
正面IP等级
IP65
IP65
报价需求
返回
带灯按钮, 系列 51, 24 mm x 24 mm, 发光, 平面的, 2 NC + 2 NO, 金, IP65, 焊接端子
- 61-9671.7
- 51-282.0252F
- 61-9930.0
- 10-2J09.1062
- 正面形式
- 灯罩发光
- 灯罩颜色
- 开关额定值
- 开关系统
- 开关动作
- 灯罩发光
- 端子
- 触点配置
- 正面尺寸
- 正面形式
- 前挡圈颜色
- 安装开孔
- 工作电压种类
- 发光颜色
- 工作电压
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 发光按钮
- 产品系列分类:
- 系列 51
正面
- 正面尺寸:
- 24 mm x 24 mm
- 正面形式:
- 方形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料, 符合 UL 94 V0
安装
- 设计:
- 平面的
- 安装开孔:
- 21 mm x 21 mm
- 安装类型:
- 面板安装
操作
- 灯罩颜色:
- 无色
- 灯罩材质:
- 塑料，符合 UL 94 V0
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 透明的
- 发光颜色:
- 红色
电气特性
- 开关电压和电流:
250 VAC, 5 A (阻性)
250 VAC, 3 A (焊接端子)
250 VAC, 2 A （感性, cos(phi) = 0.7）
125 VAC, 3 A （感性, cos(phi) = 0.7）
220 VDC, 0.1 A （感性, L:R = 30 ms）
110 VDC, 0.2 A （感性,L:R = 30 ms）
60 VDC, 0.7 A （感性, L:R = 30 ms）
24 VDC, 2 A （感性, L:R = 30 ms）
- 触点配置:
- 2 NC + 2 NO
- 工作电压:
- 12 V AC/DC +10%
- 工作电流:
- 7 - 14 mA ±15 %
- 开关额定值:
- 250 V @ 3 A
- 电气寿命:
- 50 000 cycles of operation
- 光亮度:
- 330 mcd
- 热电流 Ith:
- 连续运行和环境温度下的最大电流，不超过引用的最大值3 A
机械特性
- 端子:
- 焊接端子
- 触点材质:
- 金
- 开关动作:
- 自锁
- 开关系统:
- 快动开关元件
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 总重量:
- 0.012 kg
环境条件
- 正面IP等级:
- IP65
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 耐振动能力:
- 10 g ，10 Hz … 1500 Hz, 振幅 0.75 mm (正弦曲线), 根据 DIN EN 60512-4-4, DIN EN 60068-2-6
其他
- 外壳颜色:
- 黑色
- 产品属性:
- 用于指示灯，发光按钮和钥匙开关
- 最大开关单元的数量:
- 4
- 接线图:
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 4 COMPONENTS:
正面
- 正面形式:
- 方形
操作
- 灯罩颜色:
- 无色
- 灯罩材质:
- 塑料，符合 UL 94 V0
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 透明的
机械特性
- 重量:
- 0.002 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 灯罩, 18 mm x 18 mm, 发光, 无色, 平面的, 塑料，符合 UL 94 V0
- 尺寸:
- 18 mm x 18 mm
下载文件
购买地点
添加至购物车
安装
- 设计:
- 平面的
- 安装类型:
- 面板安装
操作
- 灯罩发光:
- 发光
电气特性
- 开关电压和电流:
250 VAC, 5 A (阻性)
250 VAC, 3 A (焊接端子)
250 VAC, 2 A （感性, cos(phi) = 0.7）
125 VAC, 3 A （感性, cos(phi) = 0.7）
220 VDC, 0.1 A （感性, L:R = 30 ms）
110 VDC, 0.2 A （感性,L:R = 30 ms）
60 VDC, 0.7 A （感性, L:R = 30 ms）
24 VDC, 2 A （感性, L:R = 30 ms）
- 触点:
- 2 NC / 2 NO
- 额定工作电压 Ue:
- 250 VAC/DC 根据 EN IEC 60947-1
- 开关额定值:
- 250 V @ 3 A
- 电气寿命:
- 50 000 cycles of operation
- 耐电强度:
- 2500 VAC, 50 Hz, 所有端子与地之间1 min, 根据 IEC 61058-1, 部分 15
- 防护等级:
- ll
- 标准:
- 根据 EN / IEC 61058-1
- 热电流 Ith:
- 连续运行和环境温度下的最大电流，不超过引用的最大值3 A
机械特性
- 端子:
- 焊接端子
- 触点材质:
- 金
- 开关动作:
- 自锁
- 开关系统:
- 快动开关元件
- 开关系统:
- 自洁, 双断快动开关系统 每个元件1个常闭1个常开
- 机械寿命:
- 1 百万次RCC/RPB
- 操作力:
- 1,8 … 6 N, 取决于开关元件的数量
- 操作行程:
- 3 mm
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 电线横截面面积:
- 快动开关元件两侧有镀锡端子最大电缆直径2 × 1.2 mm最大细多股导线线径1 x 1 mm²
- 重量:
- 0.007 kg
环境条件
- 正面IP等级:
- IP65，符合DIN EN 60529标准
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 储存温度:
- – 40 °C … + 85 °C
- 抗冲击能力:
- 10 … 500 Hz, 振幅 1.5 mm p-p 根据 IEC 60068-2-6
- 耐振动能力:
- 10 g ，10 Hz … 1500 Hz, 振幅 0.75 mm (正弦曲线), 根据 DIN EN 60512-4-4, DIN EN 60068-2-6
- 耐候性:
- 标准条件,根据 DIN EN 60068-2-30变化条件,根据 DIN EN 60068-2-14
证书
- 标准认证:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 30 / EU (EMC), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 操作器, 发光, 2 NC / 2 NO, 自锁, 焊接端子, IP65，符合DIN EN 60529标准
- 外壳颜色:
- 黑色
- 最大开关单元的数量:
- 4
- 接线图:

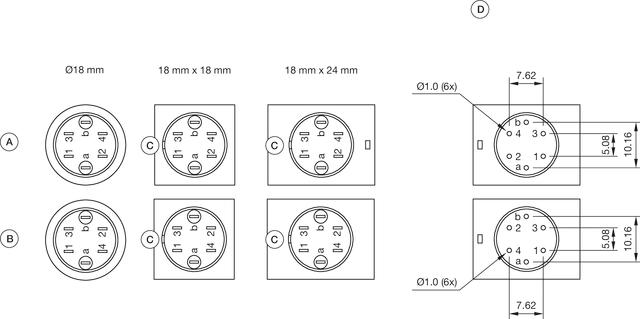

- 组件布局:
A = 通用端子（尾部）
B = 插入式端子（背面）
C = 防扭转装置

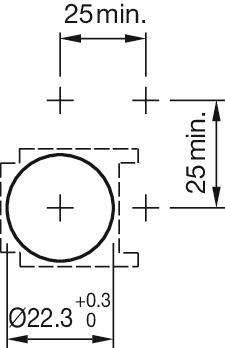

D = 孔位布置- 安装开孔:

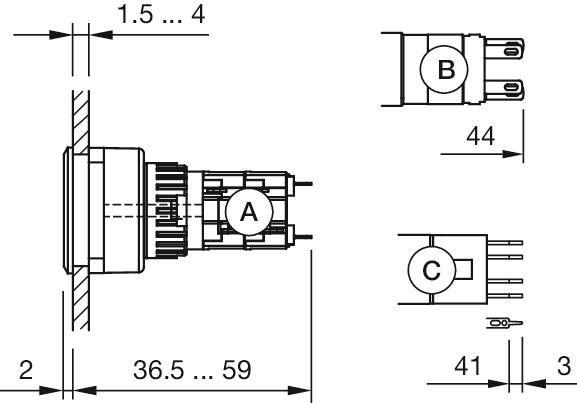

- 外形尺寸:
A = 焊接端子
B = 插入式端子 2.8 mm x 0.5 mm
C = 通用端子 2.0 mm x 0.5 mm
下载文件
购买地点
添加至购物车
正面
- 正面尺寸:
- 24 mm x 24 mm
- 正面形式:
- 方形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料, 符合 UL 94 V0
安装
- 安装开孔:
- 21 mm x 21 mm
- 安装类型:
- 面板安装
机械特性
- 重量:
- 0.003 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 前圈组件, 24 mm x 24 mm, 18 mm x 18 mm, 黑色, 塑料, 符合 UL 94 V0
- 尺寸:
- 24 mm x 24 mm
- 内部尺寸:
- 18 mm x 18 mm
- 产品属性:
- 用于指示灯，发光按钮和钥匙开关

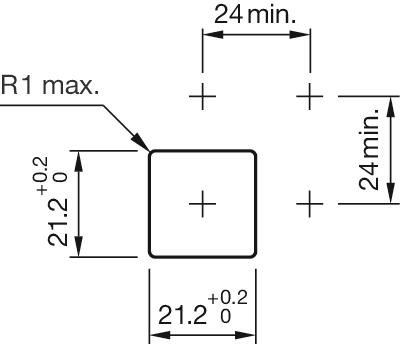

- 安装开孔:
下载文件
购买地点
添加至购物车
操作
- 发光颜色:
- 红色
电气特性
- 工作电压:
- 12 V AC/DC +10%
- 工作电流:
- 7 - 14 mA ±15 %
- 光亮度:
- 330 mcd
机械特性
- 重量:
- 0.003 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 单LED, T1 ¾ MG, 红色, 12 V AC/DC +10%
- 照明种类:
- 单LED
- 提示:
- 由于表面温度高，串联电阻器不得直接焊接到设备的端子上（使用端子板）当使用交流/直流类型进行交流操作时，可能会发生轻微的闪烁规定的发光强度用于直流电电和光数据在25℃下测量“指定的版本是由一个串联的保护二极管（半波整流器）和LED构成的”发光二极管制造过程引起的亮度和波长变化可能会导致与照明度有关的细微差异。当电源电压超过48V时，必须使用降压元件（外部保护串联电阻器）遵守国家特定的安全说明
- 接线图:
- 外形尺寸:
