Assembly settings
产品系列
立即可用
是
yes
报价需求
正面
正面形式
矩形
矩形
报价需求
前挡圈颜色
黑色
黑色
报价需求
前挡圈材质
塑料
塑料
报价需求
正面尺寸
24 mm x 18 mm
24 mm x 18 mm
报价需求
安装
设计
凸起的
凸起的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 16 mm
Ø 16 mm
报价需求
操作
灯罩形状
平面的
平面的
报价需求
灯罩颜色
红色
红色
报价需求
灯罩材质
塑料
塑料
报价需求
灯罩发光
发光
发光
报价需求
发光颜色
红色
红色
报价需求
电气特性
触点配置
1 NC + 1 NO
1 NC + 1 NO
报价需求
开关额定值
42 V @ 0,1 A
42 V @ 0,1 A
报价需求
工作电压种类
V AC/DC
V AC/DC
报价需求
工作电压
28 V
28 V
报价需求
机械特性
端子
通用端子, 2 x 0.5 mm
通用端子, 2 x 0.5 mm
报价需求
开关系统
低电平元件
低电平元件
报价需求
触点材质
金
金
报价需求
开关动作
自复位
自复位
报价需求
环境条件
正面IP等级
IP65
IP65
报价需求
返回
带灯按钮, 系列 51, 24 mm x 18 mm, 发光, 凸起的, 1 NC + 1 NO, 金, IP65, 通用端子, 2 x 0.5 mm
- 51-903.2
- 51-423.036
- 10-2J13.1062
- 正面形式
- 灯罩颜色
- 灯罩形状
- 正面尺寸
- 开关额定值
- 开关系统
- 开关动作
- 端子
- 正面形式
- 触点配置
- 工作电压种类
- 发光颜色
- 工作电压
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 发光按钮
- 产品系列分类:
- 系列 51
正面
- 正面尺寸:
- 24 mm x 18 mm
- 正面形式:
- 矩形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料
安装
- 设计:
- 凸起的
- 安装开孔:
- Ø 16 mm
- 安装类型:
- 面板安装
操作
- 灯罩颜色:
- 红色
- 灯罩材质:
- 塑料
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 透明的
- 发光颜色:
- 红色
电气特性
- 开关电压和电流:
- 100 mA at 42 VAC/VDC
- 触点配置:
- 1 NC + 1 NO
- 工作电压:
- 28 V AC/DC +10%
- 工作电流:
- 7 - 14 mA ±15 %
- 开关额定值:
- 42 V @ 0,1 A
- 光亮度:
- 330 mcd
机械特性
- 端子:
- 通用端子, 2 x 0.5 mm
- 触点材质:
- 金
- 开关动作:
- 自复位
- 开关系统:
- 低电平元件
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 总重量:
- 0.011 kg
环境条件
- 正面IP等级:
- IP65
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
其他
- 外壳颜色:
- 黑色
- 接线图:
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 3 COMPONENTS:
正面
- 正面形式:
- 矩形
操作
- 灯罩颜色:
- 红色
- 灯罩材质:
- 塑料
- 灯罩发光:
- 发光
- 灯罩形状:
- 平面的
- 灯罩透明度:
- 透明的
机械特性
- 重量:
- 0.002 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 灯罩, 21.5 mm x 15.3 mm, 发光, 红色, 平面的, 塑料
- 尺寸:
- 21.5 mm x 15.3 mm
下载文件
购买地点
添加至购物车
正面
- 正面尺寸:
- 24 mm x 18 mm
- 正面形式:
- 矩形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料
安装
- 设计:
- 凸起的
- 安装类型:
- 面板安装
操作
- 灯罩发光:
- 发光
电气特性
- 开关电压和电流:
- 100 mA at 42 VAC/VDC
- 触点:
- 1 NC / 1 NO
- 开关额定值:
- 42 V @ 0,1 A
- 耐电强度:
- 2500 VAC, 50 Hz, 所有端子与地之间1 min, 根据 IEC 61058-1, 部分 15
机械特性
- 端子:
- 通用端子, 2 x 0.5 mm
- 触点材质:
- 金
- 开关动作:
- 自复位
- 开关系统:
- 低电平元件
- 开关系统:
- 这种低电平开关元件被设计用于在电子电路中切换低功率设 备。 这种机械结构可确保开关可靠负载范围从几 μA / μV 到100 mA / 42 VAC / DC.单断自锁触点, 作为常开或常闭带4个独立的接触点。 每个 开关元件2个瞬动触点；常开和常闭的组合是可以的。特点是寿命长， 极短的回弹时间和稳定的接触电阻
- 机械寿命:
- 5 百万次
- 操作力:
- 1,8 … 3,5 N
- 操作行程:
- 3 mm
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 连接细节 1:
- 通用端子允许这些单元安装在PCB上。这些端子也可用作焊接或插入式端子。对于这些端子，我们也可提供基座，当焊接到板上时，可使开关能够插进去。
- 重量:
- 0.008 kg
环境条件
- 正面IP等级:
- IP65，符合DIN EN 60529标准
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 抗冲击能力:
- 10 … 500 Hz, 振幅 1.5 mm p-p 根据 IEC 60068-2-6
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 操作器, 24 mm x 18 mm, 发光, 矩形, 黑色, 塑料, 1 NC / 1 NO, 自复位, 通用端子, 2 x 0.5 mm, IP65，符合DIN EN 60529标准
- 内部尺寸:
- 21,5 mm x 15,3 mm
- 外壳颜色:
- 黑色

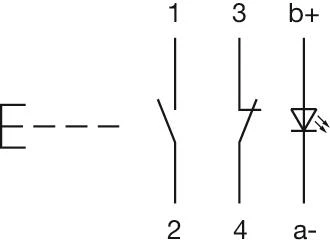

- 接线图:

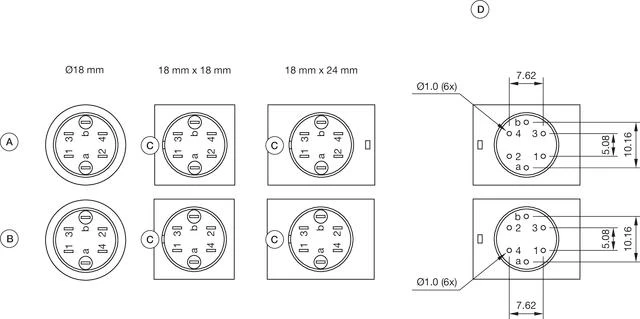

- 组件布局:
A = 通用端子（尾部）
B = 插入式端子（背面）
C = 防扭转装置

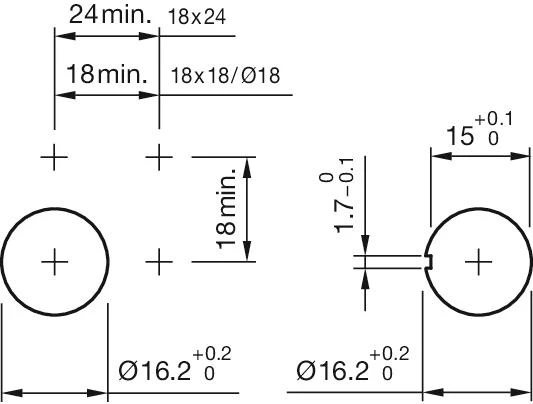

D = 孔位布置- 安装开孔:

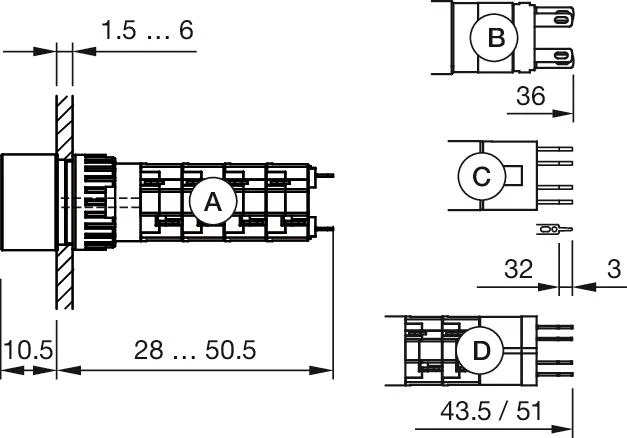

- 外形尺寸:
A = 焊接端子
B = 插入式端子 2.8 mm x 0.5 mm
C = 通用端子 2.0 mm x 0.5 mm
D = 通用焊接端子
下载文件
购买地点
添加至购物车
操作
- 发光颜色:
- 红色
电气特性
- 工作电压:
- 28 V AC/DC +10%
- 工作电流:
- 7 - 14 mA ±15 %
- 光亮度:
- 330 mcd
机械特性
- 重量:
- 0.001 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 单LED, T1 ¾ MG, 红色, 28 V AC/DC +10%
- 照明种类:
- 单LED
- 提示:
- 由于表面温度高，串联电阻器不得直接焊接到设备的端子上（使用端子板）当使用交流/直流类型进行交流操作时，可能会发生轻微的闪烁规定的发光强度用于直流电电和光数据在25℃下测量“指定的版本是由一个串联的保护二极管（半波整流器）和LED构成的”发光二极管制造过程引起的亮度和波长变化可能会导致与照明度有关的细微差异。当电源电压超过48V时，必须使用降压元件（外部保护串联电阻器）遵守国家特定的安全说明
- 接线图:
- 外形尺寸:
