Assembly settings
产品系列
立即可用
没有
no
报价需求
正面
正面形式
方形
方形
报价需求
正面尺寸
18 mm x 18 mm
18 mm x 18 mm
报价需求
安装
设计
凸起的
凸起的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 16 mm
Ø 16 mm
报价需求
电气特性
触点配置
2 NC + 2 NO
2 NC + 2 NO
报价需求
开关额定值
250 V @ 5 A
250 V @ 5 A
报价需求
机械特性
端子
插入式端子, 2.8 x 0.5 mm
插入式端子, 2.8 x 0.5 mm
报价需求
旋转位置
3位置
3位置
报价需求
开关系统
快动开关元件
快动开关元件
报价需求
触点材质
金
金
报价需求
开关动作
自复位 - 复位（a） - 自锁
自复位 - 复位（a） - 自锁
报价需求
开关角度
42°左 / 90°右
42°左 / 90°右
报价需求
环境条件
正面IP等级
IP65
IP65
报价需求
返回
带锁开关, 系列 51, 18 mm x 18 mm, 凸起的, 2 NC + 2 NO, 插入式端子, 2.8 x 0.5 mm
- 51-385.F22D
- 旋转位置
- 正面尺寸
- 正面形式
- 开关额定值
- 端子
- 开关系统
- 开关角度
- 开关动作
- 触点配置
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 钥匙开关
- 产品系列分类:
- 系列 51
正面
- 正面尺寸:
- 18 mm x 18 mm
- 正面形式:
- 方形
安装
- 设计:
- 凸起的
- 安装开孔:
- Ø 16 mm
- 安装类型:
- 面板安装
电气特性
- 开关电压和电流:
- 250 VAC, 5 A (cosφ 0.75)
- 触点配置:
- 2 NC + 2 NO
- 开关额定值:
- 250 V @ 5 A
- 热电流 Ith:
- 5 A, 根据 EN / IEC 60947-5-1
机械特性
- 端子:
- 插入式端子, 2.8 x 0.5 mm
- 触点材质:
- 金
- 开关动作:
- 自复位 - 复位（a） - 自锁
- 开关系统:
- 快动开关元件
- 旋转位置:
- 3位置
- 开关角度:
- 42°左 / 90°右
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 总重量:
- 0.023 kg
环境条件
- 正面IP等级:
- IP65
- 工作温度:
- – 25 °C … + 55 °C
其他
- 外壳颜色:
- 黑色
- 最大开关单元的数量:
- 1
- 接线图:
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 1 COMPONENTS:
正面
- 正面尺寸:
- 18 mm x 18 mm
- 正面形式:
- 方形
安装
- 设计:
- 凸起的
- 安装类型:
- 面板安装
电气特性
- 开关电压和电流:
- 250 VAC, 5 A (cosφ 0.75)
- 触点:
- 2 NC / 2 NO
- 开关额定值:
- 250 V @ 5 A
- 耐电强度:
- 2500 VAC, 50 Hz, 所有端子与地之间1 min, 根据 IEC 61058-1, 部分 15
- 静电放电（ESD）:
- ≤ 15 KV
- 防护等级:
- ll
- 热电流 Ith:
- 5 A, 根据 EN / IEC 60947-5-1
机械特性
- 端子:
- 插入式端子, 2.8 x 0.5 mm
- 触点材质:
- 金
- 开关动作:
- 自复位 - 复位（a） - 自锁
- 开关系统:
- 快动开关元件
- 开关系统:
- 自洁, 双断快动开关系统 每个元件2个常闭2个常开
- 旋转位置:
- 3位置
- 开关角度:
- 42°左 / 90°右
- 机械寿命:
- 50 000 次
- 拧紧力矩:
- 固定 最大 0.5 Nm
- 电线横截面面积:
- 最大电线横截面 2根1毫米的电线最大绞合电缆 2 mm x 0.75 mm²
- 重量:
- 0.023 kg
环境条件
- 正面IP等级:
- IP65，符合DIN EN 60529标准
- 工作温度:
- – 25 °C … + 55 °C
- 储存温度:
- – 40 °C … + 85 °C
证书
- 标准认证:
- CB (IEC 61058-1), CQC, CSA, DNV, ENEC (EN 61058-1), UL
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 30 / EU (EMC), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 操作器, 18 mm x 18 mm, 方形, 2 NC / 2 NO, 自复位 - 复位（a） - 自锁, 插入式端子, 2.8 x 0.5 mm, IP65，符合DIN EN 60529标准
- 外壳颜色:
- 黑色
- 提示:
- 标准锁：DOM 311
- 最大开关单元的数量:
- 1
- 切换位置:

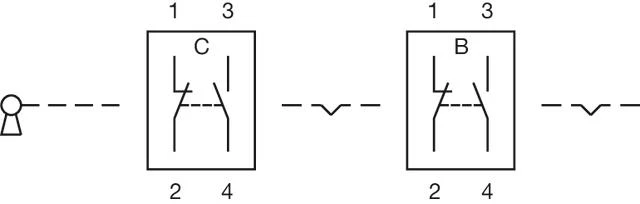

- 接线图:

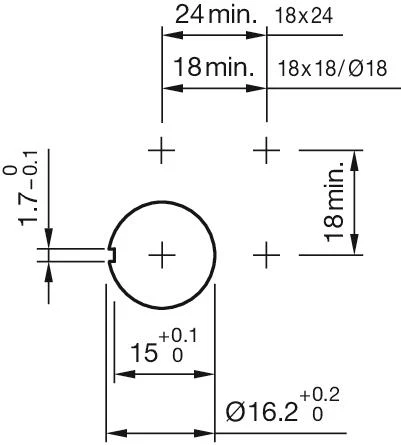

- 安装开孔:

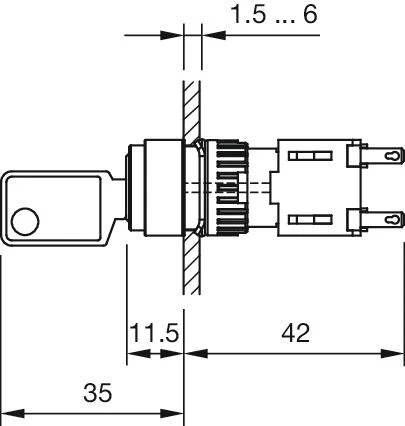

- 外形尺寸:
