Assembly settings
产品系列
立即可用
是
yes
报价需求
正面
颜色
灰色
灰色
报价需求
正面形式
圆形
圆形
报价需求
前挡圈颜色
黑色
黑色
报价需求
前挡圈材质
塑料
塑料
报价需求
正面尺寸
Ø 29 mm
Ø 29 mm
报价需求
安装
设计
凸起的
凸起的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 22 mm
Ø 22 mm
报价需求
操作
手柄形状
短柄
短柄
报价需求
手柄颜色
黑色
黑色
报价需求
手柄颜色
白色
白色
报价需求
电气特性
触点配置
1 NO
1 NO
报价需求
开关额定值
600 V AC @ 1,2 A
600 V AC @ 1,2 A
报价需求
机械特性
端子
螺钉端子
螺钉端子
报价需求
旋转位置
3位置
3位置
报价需求
开关系统
慢动开关元件
慢动开关元件
报价需求
触点材质
银
银
报价需求
开关动作
自锁 - 复位 - 自锁
自锁 - 复位 - 自锁
报价需求
开关角度
60°左 / 60°右
60°左 / 60°右
报价需求
环境条件
正面IP等级
IP65
IP65
报价需求
其他
材质
塑料
塑料
报价需求
返回
3位置选择开关, 系列 46, 3位置, 凸起的, 1 NO, 螺钉端子
- 46-2819.1CV0.008
- 46-2M00.1000.000
- 46-311.1Z10
- 开关动作
- 手柄颜色
- 端子
- 触点配置
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 选择开关
- 产品系列分类:
- 系列 46
正面
- 正面尺寸:
- Ø 29 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料
- 颜色:
- 灰色
安装
- 设计:
- 凸起的
- 安装开孔:
- Ø 22.3 mm
- 安装类型:
- 面板安装
操作
- 手柄颜色:
- 黑色
- 手柄颜色:
- 白色
- 手柄形状:
- 短柄
电气特性
- 开关电压和电流:
根据AC-15
电压
24 V
120 V
240 V
600 V
电流
10 A
6 A
3 A
1,2 A
根据DC-13
电压
24 V
120 V
240 V
电流
5 A
1,1 A
0,55 A
- 触点配置:
- 1 NO
- 开关额定值:
- 600 V AC @ 1,2 A
- 热电流 Ith:
- 10 A (IEC-EN60947-1)
机械特性
- 端子:
- 螺钉端子
- 触点材质:
- 银
- 开关动作:
- 自锁 - 复位 - 自锁
- 开关系统:
- 慢动开关元件
- 旋转位置:
- 3位置
- 开关角度:
- 60°左 / 60°右
- 拧紧力矩:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- 总重量:
- 0.046 kg
环境条件
- 正面IP等级:
- IP65
- 工作温度:
- – 25 °C … + 55 °C
- 耐振动能力:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
其他
- 材质:
- 塑料
- 外壳颜色:
- 黑色
- 外壳材质:
- 塑料
- 产品属性:
- 不带灯
- 颜色RAL:
- 7016 RAL
- 最大开关单元的数量:
- 8
- 接线图:
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 3 COMPONENTS:
正面
- 正面尺寸:
- Ø 29 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料
安装
- 设计:
- 凸起的
- 安装开孔:
- Ø 22.3 mm
- 安装类型:
- 面板安装
操作
- 手柄颜色:
- 黑色
- 手柄颜色:
- 白色
- 手柄材质:
- 塑料
- 手柄形状:
- 短柄
电气特性
- 防护等级:
- ll
机械特性
- 开关动作:
- 自锁 - 复位 - 自锁
- 旋转位置:
- 3位置
- 开关角度:
- 60°左 / 60°右
- 机械寿命:
- 1 百万次RCC/RPB
- 拧紧力矩:
- 2 … 3 Nm (17.7 ... 26.6 Lb-in)
- 重量:
- 0.027 kg
环境条件
- 正面IP等级:
- IP65
- IK前端保护:
- IK06
- 工作温度:
- – 25 °C … + 55 °C
- 抗冲击能力:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- 耐振动能力:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- 耐候性:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
证书
- 标准认证:
- CSA, EAC, UL
- 符合标准:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 标准:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
其他
- 简述:
- 操作器, Ø 22.3 mm, Ø 29 mm, 不发光的, 黑色, 短柄, 圆形, 黑色, 塑料, 自锁 - 复位 - 自锁, IP65, IK06
- 外壳颜色:
- 黑色
- 外壳材质:
- 塑料
- 最大开关单元的数量:
- 8

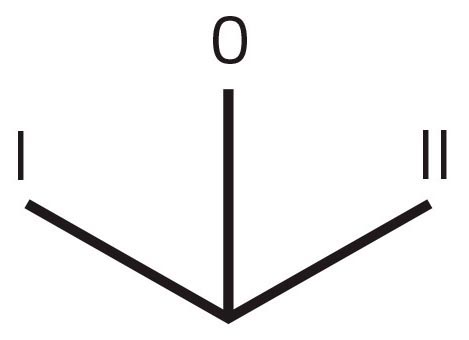

- 切换位置:

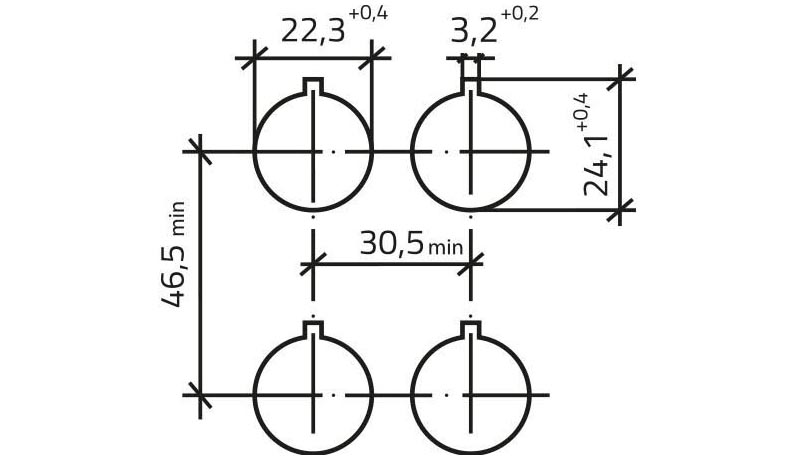

- 安装开孔:

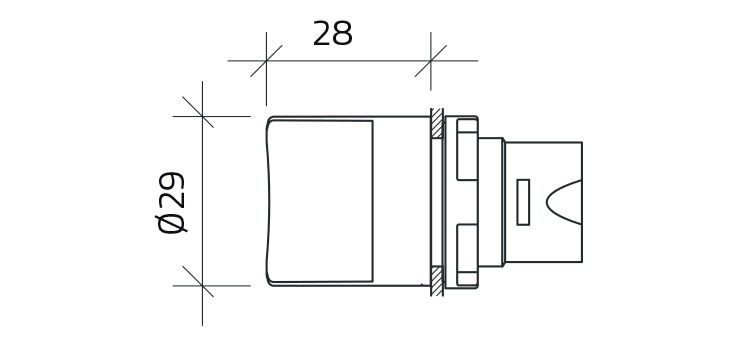

- 外形尺寸:
下载文件
购买地点
添加至购物车
正面
- 颜色:
- 灰色
安装
- 安装类型:
- 面板安装
机械特性
- 重量:
- 0.008 kg
环境条件
- 工作温度:
- – 25 °C … + 55 °C
- 耐候性:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
证书
- 标准认证:
- CSA, EAC, UL
- 符合标准:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 标准:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
其他
- 简述:
- 支撑架, 塑料
- 尺寸:
- 38 mm x 30 mm
- 材质:
- 塑料
- 产品属性:
- 不带灯
- 颜色RAL:
- 7016 RAL
- 外形尺寸:
下载文件
购买地点
添加至购物车
正面
- 颜色:
- 绿色
电气特性
- 开关电压和电流:
根据AC-15
电压
24 V
120 V
240 V
600 V
电流
10 A
6 A
3 A
1,2 A
根据DC-13
电压
24 V
120 V
240 V
电流
5 A
1,1 A
0,55 A
- 触点:
- 1 NO
- 绝缘电压:
- Ui 690V - Uimp 4KV (IEC-EN60947-1)
- 开关额定值:
- 600 V AC @ 1,2 A
- 污染等级:
- 3
- 热电流 Ith:
- 10 A (IEC-EN60947-1)
机械特性
- 端子:
- 螺钉端子
- 触点材质:
- 银
- 开关系统:
- 慢动开关元件
- 机械寿命:
- 1 百万次RCC/RPB
- 操作力:
- 2 N
- 拧紧力矩:
- 螺钉端子0.8 ... 1 Nm
- 重量:
- 0.011 kg
环境条件
- IP保护:
- IP20
- 工作温度:
- – 25 °C … + 55 °C
- 抗冲击能力:
- 30g, 18ms (EN-IEC 60068-2-27)50g, 11ms (EN-IEC 60068-2-27)
- 耐振动能力:
- 5g f= 2...500Hz (EN-IEC 60068-2-6)
- 耐候性:
- +25°C-97%RH / +45°C-93%RH (IEC-EN60068-2-30)
证书
- 标准认证:
- CSA, EAC, UL
- 符合标准:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
- 标准:
- CSA C22-2, IEC EN 60947-1, IEC EN 60947-5-1, UL508
其他
- 简述:
- 开关元件, 慢动开关元件, 600 V AC @ 1,2 A, 银, 1 NO, 螺钉端子
- 材质:
- 塑料
- 接线图:
- 外形尺寸:
