Assembly settings
产品系列
立即可用
没有
no
报价需求
正面
正面形式
圆形
圆形
报价需求
前挡圈类型
平面
平面
报价需求
前挡圈颜色
铝原色
铝原色
报价需求
前挡圈材质
铝
铝
报价需求
正面尺寸
Ø 35 mm
Ø 35 mm
报价需求
安装
设计
平面的
平面的
报价需求
安装类型
面板安装
面板安装
报价需求
安装开孔
Ø 30 mm
Ø 30 mm
报价需求
操作
手柄形状
短柄
短柄
报价需求
手柄颜色
黑色
黑色
报价需求
电气特性
触点配置
2 NC + 2 NO
2 NC + 2 NO
报价需求
开关额定值
250 V @ 3 A
250 V @ 3 A
报价需求
机械特性
端子
焊接端子
焊接端子
报价需求
旋转位置
2位置
2位置
报价需求
开关系统
快动开关元件
快动开关元件
报价需求
触点材质
镀金
镀金
报价需求
开关动作
复位 - 自锁
复位 - 自锁
报价需求
开关角度
90°右
90°右
报价需求
环境条件
正面IP等级
IP67
IP67
报价需求
其他
材质
钢板
钢板
报价需求
返回
2位置选择开关, 系列 14, 2位置, 平面的, 2 NC + 2 NO, 焊接端子
- 14-507.02502
- 14-955.1
- 704.954.0
- 开关动作
- 端子
- 触点材质
- 开关额定值
- 开关系统
- 开关角度
- 触点配置
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 选择开关
- 产品系列分类:
- 系列 14
正面
- 正面尺寸:
- Ø 35 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
- 前挡圈类型:
- 平面
安装
- 设计:
- 平面的
- 安装开孔:
- Ø 30.5 mm
- 安装类型:
- 面板安装
操作
- 手柄颜色:
- 黑色
- 手柄形状:
- 短柄
电气特性
- 开关电压和电流:
250 VAC, 5 A (阻性)
250 VAC, 3 A (焊接端子)
250 VAC, 2 A （感性, cos(phi) = 0.7）
220 VDC, 0.1 A （感性, L:R = 30 ms)
110 VDC, 0.2 A （感性,L:R = 30 ms)
60 VDC, 0.7 A（感性, L:R = 30 ms)
24 VDC, 2 A（感性, L:R = 30 ms)
- 触点配置:
- 2 NC + 2 NO
- 开关额定值:
- 250 V @ 3 A
- 电气寿命:
- 50 000 cycles of operation
- 热电流 Ith:
- 连续运行和环境温度下的最大电流，不超过引用的最大值3 A
机械特性
- 端子:
- 焊接端子
- 触点材质:
- 镀金
- 开关动作:
- 复位 - 自锁
- 开关系统:
- 快动开关元件
- 旋转位置:
- 2位置
- 开关角度:
- 90°右
- 拧紧力矩:
- 固定 最大 0.25 Nm
- 总重量:
- 0.044 kg
环境条件
- 正面IP等级:
- IP67
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 耐振动能力:
- 最大 100 m / s²，从10赫兹...500赫兹，（正弦波EN IEC 60068-2-6）。
其他
- 材质:
- 钢板
- 外壳颜色:
- 黑色
- 外壳材质:
- 塑料
- 最大开关单元的数量:
- 2
- 接线图:
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 3 COMPONENTS:
正面
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
安装
- 安装类型:
- 面板安装
操作
- 手柄颜色:
- 黑色
- 手柄材质:
- 塑料
- 手柄形状:
- 短柄
电气特性
- 开关电压和电流:
250 VAC, 5 A (阻性)
250 VAC, 3 A (焊接端子)
250 VAC, 2 A （感性, cos(phi) = 0.7）
220 VDC, 0.1 A （感性, L:R = 30 ms)
110 VDC, 0.2 A （感性,L:R = 30 ms)
60 VDC, 0.7 A（感性, L:R = 30 ms)
24 VDC, 2 A（感性, L:R = 30 ms)
- 触点:
- 2 NC / 2 NO
- 额定工作电压 Ue:
- 250 VAC/DC 根据 EN IEC 61058-1
- 开关额定值:
- 250 V @ 3 A
- 电气寿命:
- 50 000 cycles of operation
- 耐电强度:
- 3000 VAC, 50 Hz, 所有端子与地之间1 min, 根据 EN/IEC 61058-1
- 防护等级:
- ll
- 标准:
- 根据 EN / IEC 61058-1
- 热电流 Ith:
- 连续运行和环境温度下的最大电流，不超过引用的最大值3 A
机械特性
- 端子:
- 焊接端子
- 触点材质:
- 镀金
- 开关动作:
- 复位 - 自锁
- 开关系统:
- 快动开关元件
- 开关系统:
- 自洁, 双断快动开关系统 每个元件1个常闭1个常开
- 旋转位置:
- 2位置
- 开关角度:
- 90°右
- 机械寿命:
- 1 百万次RCC/RPB
- 操作力:
- 3 N … 6 N, 取决于开关元件的数量
- 操作行程:
- 约 90°
- 拧紧力矩:
- 固定 最大 0.25 Nm
- 重量:
- 0.022 kg
环境条件
- 正面IP等级:
- IP67，符合DIN EN 60529标准
- 工作温度:
- – 25 °C … + 55 °C, 作为一个块状物安装，确保热量可以自由散发
- 储存温度:
- – 40 °C … + 85 °C
- 抗冲击能力:
- 最大 150 m / s², 脉宽 11 ms, 3轴 (半正弦曲 EN IEC 60068-2-27)
- 耐振动能力:
- 最大 100 m / s²，从10赫兹...500赫兹，（正弦波EN IEC 60068-2-6）。
- 耐候性:
- 标准条件,根据 DIN EN 60068-2-78标准循环，按照DIN IEC 60068-2-30的规定
证书
- 标准认证:
- CB (IEC 61058-1), CQC, CSA, DNV, EAC, ENEC (EN 61058-1), UL, VDE
- 符合标准:
- CE, UKCA, 2011 / 65 / EC (RoHS), 2014 / 35 / EU (LVD)
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 操作器, 不发光的, 黑色, 短柄, 圆形, 铝原色, 铝, 阳极氧化, 2 NC / 2 NO, 复位 - 自锁, 焊接端子, IP67，符合DIN EN 60529标准
- 提示:
- 由于生产技术原因，阳极氧化铝零件的颜色可能会有所不同
- 最大开关单元的数量:
- 2
- 切换位置:

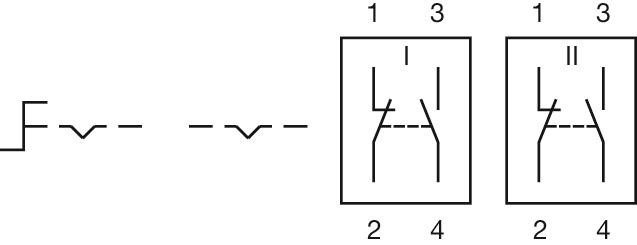

- 接线图:

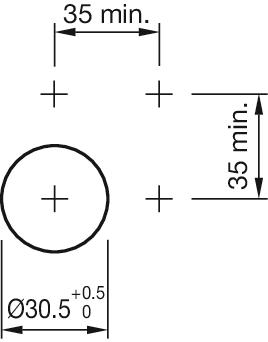

- 安装开孔:

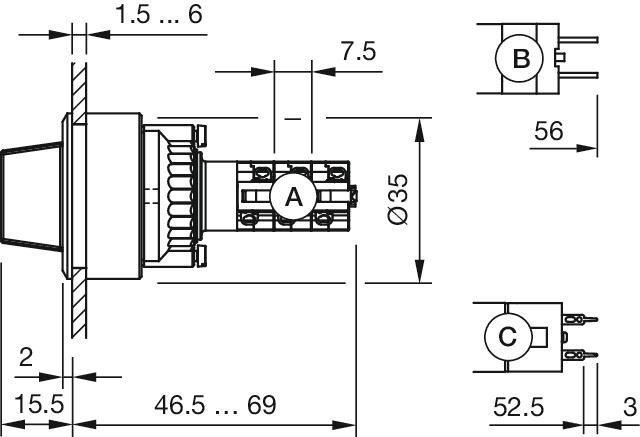

- 外形尺寸:
A = 焊接端子
B = 插入式端子 2.8 mm x 0.5 mm
C = 通用端子 2.0 mm x 0.5 mm
A = 焊接端子
B = 插入式端子 2.8 mm x 0.5 mm
C = 通用端子 2.0 mm x 0.5 mm
下载文件
购买地点
添加至购物车
正面
- 正面尺寸:
- Ø 35 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 铝原色
- 前挡圈材质:
- 铝
- 前挡圈类型:
- 平面
安装
- 安装开孔:
- Ø 30.5 mm
- 安装类型:
- 面板安装
机械特性
- 重量:
- 0.016 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 前圈, Ø 35 mm, 铝原色, 铝
- 尺寸:
- Ø 35 mm
- 外壳颜色:
- 黑色
- 外壳材质:
- 塑料
- 提示:
- 由于生产技术原因，阳极氧化铝零件的颜色可能会有所不同
- 安装开孔:
下载文件
购买地点
添加至购物车
安装
- 设计:
- 平面的

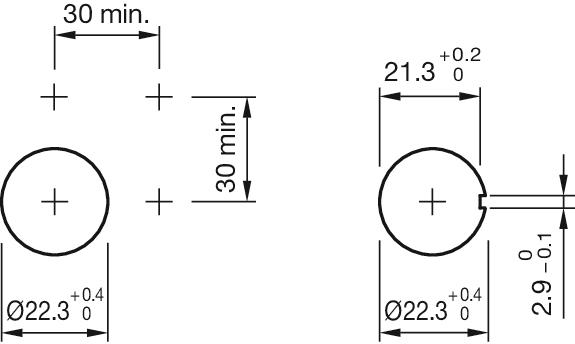

- 安装开孔:
- Ø 30 mm
机械特性
- 重量:
- 0.002 kg
证书
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- 防扭转装置, Ø 30 mm, 钢板
- 材质:
- 钢板
