Assembly settings
产品系列
立即可用
是
yes
报价需求
正面
正面形式
圆形
圆形
报价需求
前挡圈形状
凸起的
凸起的
报价需求
前挡圈颜色
黑色
黑色
报价需求
前挡圈材质
塑料
塑料
报价需求
正面尺寸
Ø 39 mm
Ø 39 mm
报价需求
安装
设计
凸起的
凸起的
报价需求
安装开孔
Ø 30 mm
Ø 30 mm
报价需求
操作
符号
箭头
箭头
报价需求
灯罩类型
高于前圈
高于前圈
报价需求
灯罩形状
凹面的
凹面的
报价需求
灯罩颜色
黑色
黑色
报价需求
灯罩材质
塑料
塑料
报价需求
灯罩发光
不发光的
不发光的
报价需求
电气特性
开关额定值
48 V DC @ 0,5 A
48 V DC @ 0,5 A
报价需求
工作电压种类
V DC
V DC
报价需求
工作电压
12 - 48 V
12 - 48 V
报价需求
机械特性
端子
1.5 Series AMP Superseal 3 Pin Connector
1.5 Series AMP Superseal 3 Pin Connector
报价需求
触点材质
铑/银
铑/银
报价需求
开关动作
自复位
自复位
报价需求
环境条件
正面IP等级
IP67 (ISO 20653)
IP67 (ISO 20653)
报价需求
返回
Rugged Outdoor Switch, 系列 09, Ø 39 mm, 凸起的, 铑/银, IP67 (ISO 20653), 1.5 Series AMP Superseal 3 Pin Connector
- 09-RS.1101.0900.M006
- 工作电压
- 符号
- 工作电压种类
- 灯罩颜色
- 开关额定值
- 灯罩发光
添加配件和工具
您的产品:
产品系列
- HMI功能:
- 按钮
- 产品系列分类:
- 系列 09
正面
- 正面尺寸:
- Ø 39 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料
- 前挡圈形状:
- 凸起的
安装
- 设计:
- 凸起的
- 安装开孔:
- Ø 30 mm
操作
- 灯罩颜色:
- 黑色
- 灯罩材质:
- 塑料
- 灯罩发光:
- 不发光的
- 灯罩形状:
- 凹面的
- 灯罩类型:
- 高于前圈
- 符号:
- 箭头
- 标记符号颜色:
- 白色
电气特性
- 工作电压:
- 12 - 48 V DC
- 功率 (W):
- 10
- 开关额定值:
- 48 V DC @ 0,5 A
- 电气寿命:
- 1 百万次
- 热电流 Ith:
- 0.5 A
机械特性
- 端子:
- 1.5 Series AMP Superseal 3 Pin Connector
- 触点材质:
- 铑/银
- 开关动作:
- 自复位
- 拧紧力矩:
- 2.5 ... 3 Nm 固定
- 总重量:
- 0.04 kg
环境条件
- 正面IP等级:
- IP67 (ISO 20653)
- 工作温度:
- – 20 °C … + 100 °C (DIN EN 60068-2-64)
- 耐振动能力:
- 振动 TL80101 (2006-10) 第4.1.4章 测试等级3，测试条件符合DIN EN 60068-2-64标准，每个空间轴的测试持续时间为2小时
其他
- 外壳颜色:
- 黑色
- 外壳材质:
- 塑料
共享并保存此产品
下载文件
添加至购物车
您的产品包含以下内容 1 COMPONENTS:
正面
- 正面尺寸:
- Ø 39 mm
- 正面形式:
- 圆形
- 前挡圈颜色:
- 黑色
- 前挡圈材质:
- 塑料
- 前挡圈形状:
- 凸起的
安装
- 设计:
- 凸起的

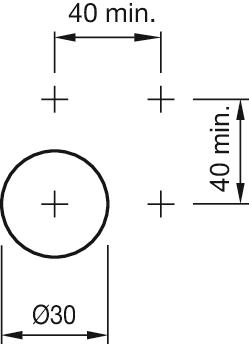

- 安装开孔:
- Ø 30 mm
操作
- 灯罩颜色:
- 黑色
- 灯罩材质:
- 塑料
- 灯罩发光:
- 不发光的
- 灯罩形状:
- 凹面的
- 灯罩类型:
- 高于前圈
- 符号:
- 箭头
- 标记符号颜色:
- 白色
电气特性
- 触点:
- 1 NO
- 触点种类:
- 磁簧开关
- 工作电压:
- 12 - 48 V DC
- 功率 (W):
- 10
- 开关额定值:
- 48 V DC @ 0,5 A
- 电气寿命:
- 1 百万次
- 热电流 Ith:
- 0.5 A
机械特性
- 端子:
- 1.5 Series AMP Superseal 3 Pin Connector
- 触点材质:
- 铑/银
- 开关动作:
- 自复位
- 机械寿命:
- 1 百万次RCC/RPB
- 操作力:
- 25 N
- 操作行程:
- 5 mm ± 0.1 mm
- 拧紧力矩:
- 2.5 ... 3 Nm 固定
- 重量:
- 0.04 kg
环境条件
- 正面IP等级:
- IP67 (ISO 20653)
- IP保护:
- IP67 后部 (ISO 20653)
- 工作温度:
- – 20 °C … + 100 °C (DIN EN 60068-2-64)
- 储存温度:
- - 20 ° C ... + 100 ° C (DIN EN 60068-2-64)
- 耐振动能力:
- 振动 TL80101 (2006-10) 第4.1.4章 测试等级3，测试条件符合DIN EN 60068-2-64标准，每个空间轴的测试持续时间为2小时
- 耐候性:
- 100个循环（-20°C至+100°C），其中高温下25分钟，低温下20分钟，每个循环
证书
- 标准认证:
- EMC (EN ISO 13766-1:2018), EMC (EN ISO 14982:2009)
- 符合标准:
- CE
- REACH:
- REACH compliant
- RoHS:
- RoHS compliant
其他
- 简述:
- Rugged Outdoor Switch, 自复位, 48 V DC @ 0,5 A, 12 - 48 V DC, 1 NO, 1.5 Series AMP Superseal 3 Pin Connector, 圆形, 塑料, 箭头, 黑色
- 外壳颜色:
- 黑色
- 外壳材质:
- 塑料

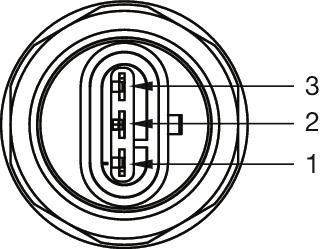

- 组件布局:
1 = Common +
2 = Switch Out
3 = LED - (non illuminated - blank)- 安装开孔:

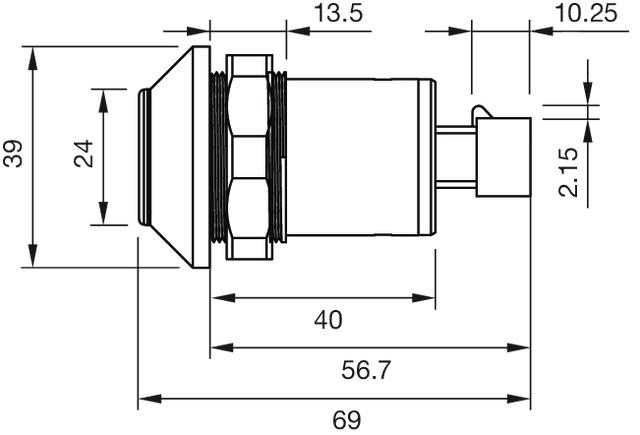

- 外形尺寸:
